Dispositif à courant résiduel (RCD) EKL1-63B 10 kA de type B
Renseigner

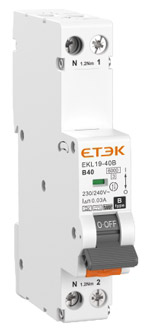

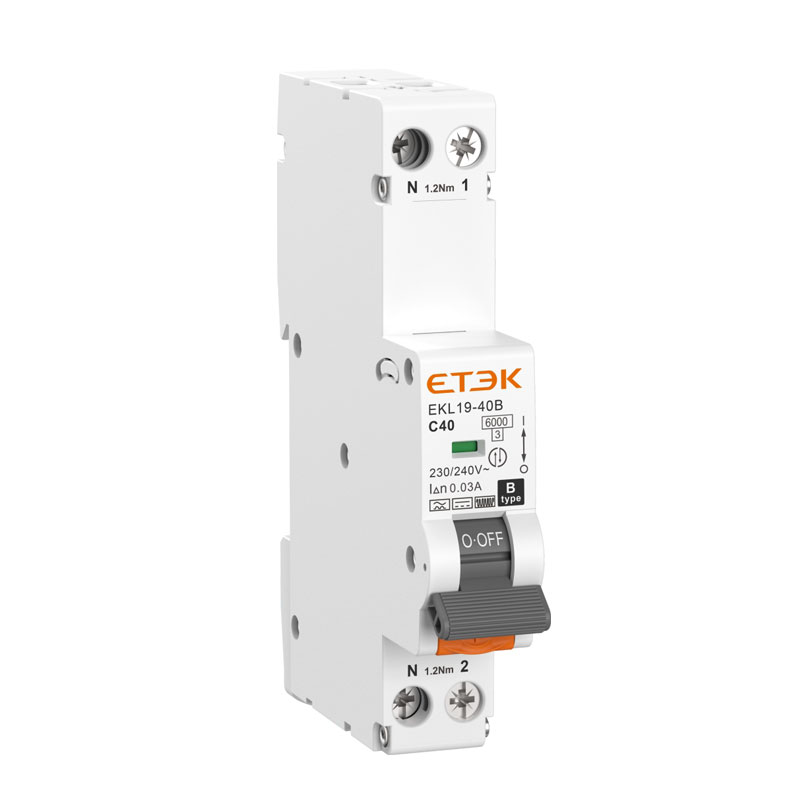

L'EKL19-40B est un disjoncteur différentiel de type B monomodule avec protection contre les surintensités (RCBO) présenté par ETEK Electric. Ce dispositif de protection de circuit avancé gère efficacement les surintensités, les courts-circuits et les fuites à la terre, tout en étant spécialement conçu pour détecter les formes d'onde complexes et les courants résiduels CC. Sa conception compacte monomodule, associée à sa capacité de câblage bidirectionnel, en fait une solution idéale pour les installations électriques modernes et le secteur des énergies renouvelables.
L'EKL19-40B fonctionne à une tension nominale de 230/240 V et supporte un courant maximal de 40 A. Il présente une sensibilité au courant résiduel de 30 mA et une résistance aux courts-circuits de 6 kA. De plus, il offre des caractéristiques de courbe B et C, ce qui en fait une solution idéale pour la protection des équipements électroniques sensibles tels que les chargeurs de véhicules électriques, les panneaux solaires et les pompes à chaleur.
Conception compacte : la structure à module unique (18 mm) permet d'économiser de l'espace sur le tableau de distribution, ce qui la rend idéale pour les installations ou les rénovations modernes et peu encombrantes.
Capacité de câblage bidirectionnel : permet de terminer les conducteurs à partir des bornes supérieures ou inférieures, offrant une flexibilité d'installation sur diverses configurations de panneaux tout en maintenant des caractéristiques électriques uniformes
Protection complète : offre une protection contre les surcharges, les courts-circuits et les courants résiduels pour garantir la sécurité du circuit.
Détection de courant résiduel CC : spécialement conçue pour les formes d'onde complexes et les courants résiduels CC, idéale pour les chargeurs de véhicules électriques, les systèmes photovoltaïques solaires et les pompes à chaleur.
Haute performance : indice de court-circuit de 6 kA avec options de courbe B ou C pour répondre aux divers besoins d'application.
Norme : IEC 61009-1 : Disjoncteurs différentiels avec protection intégrée contre les surintensités pour usages domestiques et analogues (RCBO) - Partie 1 : Règles générales
IEC 62423 : Disjoncteurs différentiels de type B avec protection intégrée contre les surintensités pour usages domestiques et analogues (RCBO)
| Polonais | Courbe | Taper | Sensibilité | Courant nominal (A) | EAN-13 | Réf. n° |
|
1P+N |
B | B | 30 mA | 6A | 6942012157980 | EKL19-40B-1NB0630 |
| 8A | 6942012157997 | EKL19-40B-1NB0830 | ||||
| 10A | 6942012158000 | EKL19-40B-1NB1030 | ||||
| 13A | 6942012158017 | EKL19-40B-1NB1330 | ||||
| 16A | 6942012143075 | EKL19-40B-1NB1630 | ||||
| 20A | 6942012143082 | EKL19-40B-1NB2030 | ||||
| 25A | 6942012143099 | EKL19-40B-1NB2530 | ||||
| 32A | 6942012143105 | EKL19-40B-1NB3230 | ||||
| 40A | 6942012143112 | EKL19-40B-1NB4030 | ||||
|
1P+N |
C | 6A | 6942012158024 | EKL19-40B-1NC0630 | ||
| 8A | 6942012158031 | EKL19-40B-1NC0830 | ||||
| 10A | 6942012158048 | EKL19-40B-1NC1030 | ||||
| 13A | 6942012158055 | EKL19-40B-1NC1330 | ||||
| 16A | 6942012143129 | EKL19-40B-1NC1630 | ||||
| 20A | 6942012143136 | EKL19-40B-1NC2030 | ||||
| 25A | 6942012143143 | EKL19-40B-1NC2530 | ||||
| 32A | 6942012143150 | EKL19-40B-1NC3230 | ||||
| 40A | 6942012143167 | EKL19-40B-1NC4030 |

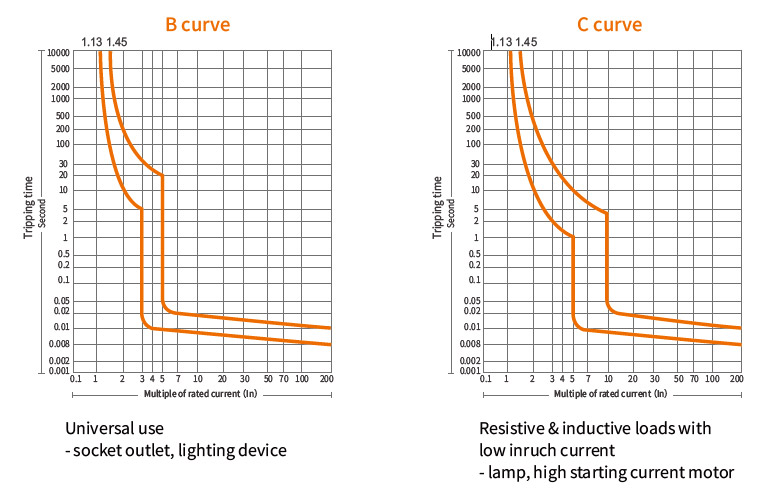

| Courbe | Courant nominal | Dégagement thermique | Déclenchement magnétique | |||||||
| Non-voyage | Voyage | Temps sans trajet | Durée du trajet | Température ambiante | Maintenir le courant | Courant de déclenchement | Durée du trajet | Température ambiante | ||
| B | 6-40A | 1,13 po | ≤1h | 30℃+5℃ | 3 pouces | ≥0,1 | Température normale | |||
| 1,45 po | <1h | 5 pouces | <0,1 | |||||||
| C | 6-40A | 1,13 po | ≤1h | 5 pouces | ≥0,1 | |||||
| 1,45 po | <1h | 10 pouces | <0,1 | |||||||
DDR de type B - Valeurs standard de temps de coupure et de temps de non-actionnement pour les courants continus résiduels résultant de circuits redresseurs et pour le courant continu résiduel lisse.
| Temps de déclenchement | |||||
| Taper | Courants de défaut | Temps de déclenchement à | |||
| Courants alternatifs | 1×IΔn | 2×IΔn | 5×IΔn | 500A | |
| Courants continus pulsés | 1,4 × IΔn | 2×1,4×IΔn | 5×1,4×IΔn | 500A | |
| Courants continus lisses | 2×IΔn | 2×2×IΔn | 5×2×IΔn | 500A | |
| Standard | Max. 0,3 s | Max. 0,15 s | Max. 0,04 s | Max. 0,04 s | |

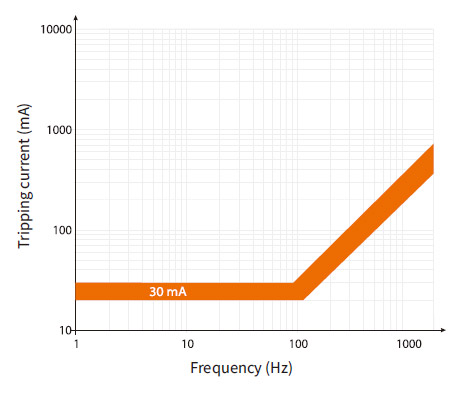

DDR de type B - Courant résiduel de fonctionnement et de non-fonctionnement selon des fréquences différentes de la fréquence nominale 50/60 Hz
| Fréquence (Hz) | Courant résiduel hors fonctionnement (IΔn) | Courant résiduel de fonctionnement (IΔn) |
| 150 | 0,5 IΔn | 2,4 IΔn |
| 400 | 0,5 IΔn | 6 IΔn |
| 1000 | 1 IΔn | 14 IΔn |
| Standard | CEI/EN 61009-1, CEI/EN 62423 |
| Protection | Défaut à la terre, surintensité et court-circuit |
| Type de voyage | Défaut à la terre : électronique |
| Surcharge et court-circuit : thermomagnétique | |
| Type de courant résiduel | B : courant alternatif résiduel, courant continu pulsé et lisse, haute fréquence (≤ 1 kHz) |
| Nombre de pôles | 1P+N (18 mm, avec neutre commuté) |
| Tension d'isolement (Ui) | 500 V |
| Tension nominale (Ue) | 230/240V~ |
| Courants nominaux (In) | 6,8,10,13,16,20,25,32,40A |
| Courants de sensibilité nominaux (IΔn) | 30 mA |
| Temps de coupure du courant résiduel sous (I△n) | ≤ 0,1 s |
| Pouvoir résiduel nominal de fermeture et de coupure (IΔm) | 500A (In≤50A) |
| Fréquence nominale | 50/60 Hz |
| Capacité nominale de court-circuit (Icn) | 6 kA |
| Classe de limitation d'énergie | 3 |
| Tension nominale de tenue aux chocs (Uimp) (1,2/50ps) | 4 kV |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| Résistance au feu (test au fil incandescent) | 960±15℃ (boîtier) |
| 650±10℃ (poignée) | |
| Caractéristiques de déclenchement thermique | 1.13In Aucun déclenchement dans l'heure |
| 1,45 In Déclenchement en moins d'une heure | |
| Caractéristiques de déclenchement instantané | B : 3 po à 5 po ; C : 5 po à 10 po |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 10 000 cycles |
| Indication de la position du contact | vert éteint / rouge allumé |
| Degré de protection | IP20 |
| Température ambiante | -25℃~+55℃ |
| Température de stockage | -30℃~+70℃ |
| Type de connexion du terminal | Câble/barre omnibus de type broche |
| Taille maximale du terminal pour le câble | 16 mm² |
| Couple de serrage max. | 2,0 Nm |
| Installation | Montage sur rail DIN 35 mm |
| Méthode entrante | Bidirectionnel |
