DeutschDéclencheur shunt EKM1-MX
Renseigner
Tension : systèmes 240/415 V CA (50/60 Hz)
Plage de courant : 16 A à 100 A
Courant résiduel nominal : 30, 100, 300 mA
Pouvoir de coupure : 10 kA
Protège contre les défauts de fuite
Type électromagnétique
Type B+
Capacité de câblage bidirectionnel
Indication de défaut à la terre
Disjoncteur différentiel selon IEC/EN 61008-1, VDE 0064-400

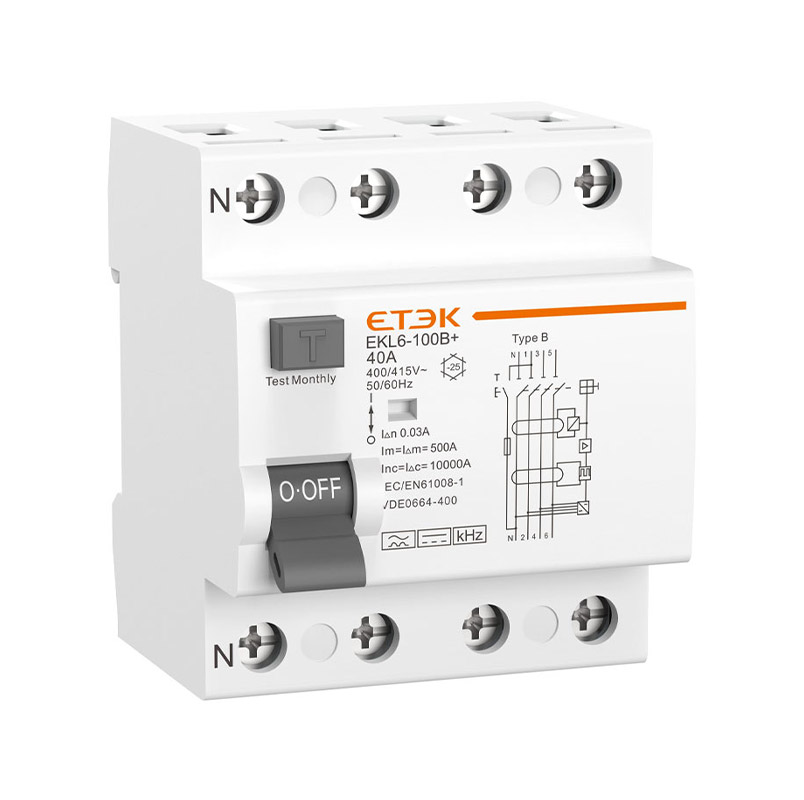

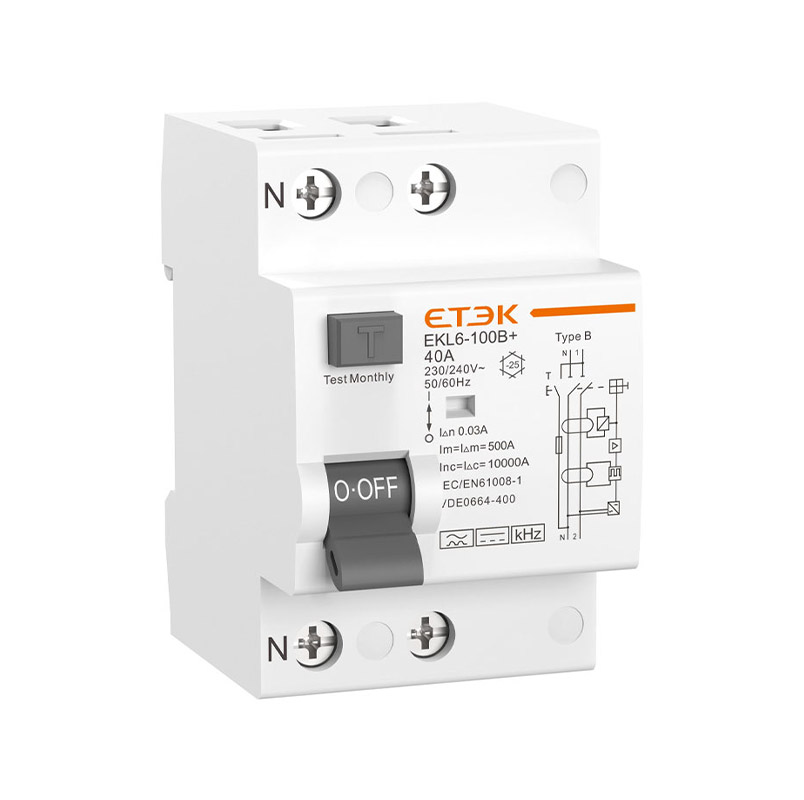

Disjoncteur différentiel EKL6-100B+ type B+, compatible avec les réseaux 230/240 V (1P+N) ou 400/415 V (3P+N), avec un courant nominal jusqu'à 100 A. Conçu pour détecter les courants de fuite CA, CC pulsés, CC lisses, à onde composite et haute fréquence jusqu'à 20 kHz, avec un seuil de déclenchement maximal de 420 mA. Ces interrupteurs offrent ainsi une meilleure protection incendie.
 |
Les DDR de type AC détectent les courants résiduels alternatifs sinusoïdaux à augmentation lente. |
 |
Les DDR de type A détectent les courants de fuite CA et les courants de fuite CC pulsés inférieurs à 6 mA. |
 |
Les DDR de type B+ détectent tous les types de courant résiduel - CA, CC, mixte et lisse - à des fréquences allant jusqu'à 20 kHz et se déclenchent à un maximum de 420 mA kHz, offrant une protection incendie supérieure. |
| 30 mA |
Il s'agit du niveau de protection le plus couramment utilisé dans les maisons et les bâtiments commerciaux, et il convient à la protection des prises dans les environnements résidentiels généraux, les bureaux et les lieux commerciaux. |
| 100 mA |
Généralement utilisé dans les situations où les exigences de protection individuelle ne sont pas aussi strictes que 30 mA, ou pour la protection des équipements, tels que les systèmes de climatisation, les équipements industriels, etc. |
| 300 mA |
Principalement utilisé pour la protection contre les incendies, comme les tableaux de distribution et la protection générale des gros équipements électriques. |
DDR de type B - Valeurs standard du temps de coupure et du temps de non-actionnement pour les courants continus résiduels résultant de circuits redresseurs et pour
le courant continu résiduel lisse.
| Temps de déclenchement | |||||
| Taper | Courants de défaut | Temps de déclenchement à | |||
| Courants alternatifs | 1×IΔn | 2×IΔn | 5×IΔn | 500A | |
| Courants continus pulsés | 1,4 × IΔn | 2×1,4×IΔn | 5×1,4×IΔn | 500A | |
| Courants continus lisses | 2×IΔn | 2×2×IΔn | 5×2×IΔn | 500A | |
| Standard | Max. 0,3 s | Max. 0,15 s | Max. 0,04 s | Max. 0,04 s | |

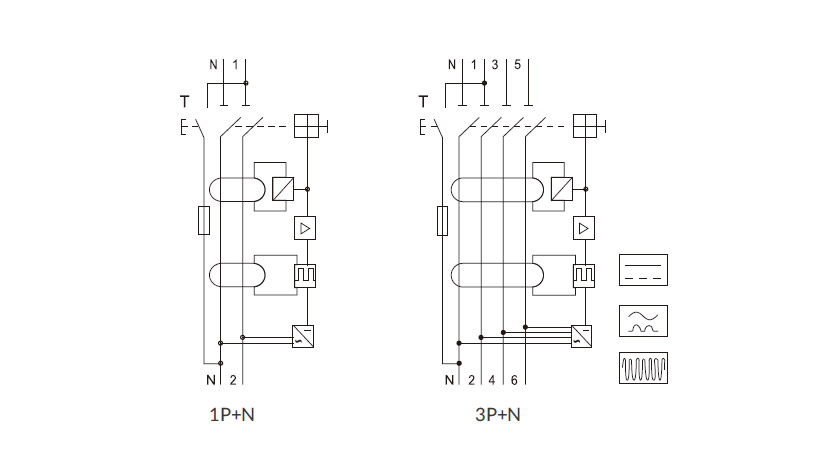

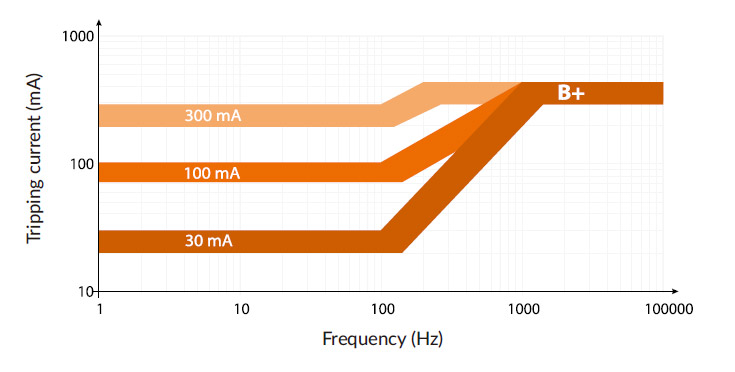

DDR de type B - Courant résiduel de fonctionnement et de non-fonctionnement selon des fréquences différentes de la fréquence nominale 50/60 Hz
| Fréquence (Hz) | Courant résiduel hors fonctionnement (IΔn) | Courant résiduel de fonctionnement (IΔn) |
| 150 | 0,5 IΔn | 2,4 IΔn |
| 400 | 0,5 IΔn | 6 IΔn |
| 1000 | JeΔn | 14 IΔn |
| Courant nominal In (A) | Section transversale s (mm²) | Couple de serrage (Nm) |
| 16 | 2,5 | 2,5 |
| 25 | 4 | 2,5 |
| 32 | 6 | 2,5 |
| 40 | 10 | 2,5 |
| 63 | 16 | 2,5 |
| 80 | 25 | 2,5 |
| 100 | 35 | 2,5 |
| Standard | CEI/EN 61008-1, VDE 0064-400 |
| Protection | Défaut à la terre |
| Type de voyage | thermomagnétique |
| Type de courant résiduel | Type B+ - courant alternatif résiduel, courant continu pulsé et lisse, haute fréquence (≤ 20 kHz) |
| Caractéristique temporelle | Insensibilité |
| Nombre de pôles | 1P+N,/3P+N |
| Neutre | Commuté, pôle N à gauche |
| Tension d'isolement (Ui) | 500 V |
| Tension nominale (Ue) | 1P+N : 230/240 V~ ; 3P+N : 400/415 V~ |
| Courants nominaux (In) | 1P+N : 16, 25, 40, 63A, 80, 100A (3 modules) ; 3P+N : 16, 25, 40, 63, 80, 100A |
| Courants de sensibilité nominaux (IΔn) | 30, 100, 300 mA |
| Temps de coupure du courant résiduel sous (IΔn) | ≤ 0,1 s |
| Pouvoir résiduel nominal de fermeture et de coupure (IΔm) | 500 A (In≤50 A), 10 In (In>50 A) |
| Fréquence nominale | 50/60 Hz |
| Capacité nominale de court-circuit (Icn) | 10 kA |
| Courant résiduel conditionnel nominal de court-circuit (IΔc) | 10 kA |
| Tension nominale de tenue aux chocs (Uimp) (1,2/5Ous) | 4 kV |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| Résistance au feu (test au fil incandescent) | 960±15℃ (boîtier), 650±10℃ (poignée) |
| Durée de vie électrique | 2 000 cycles |
| Durée de vie mécanique | 4 000 cycles |

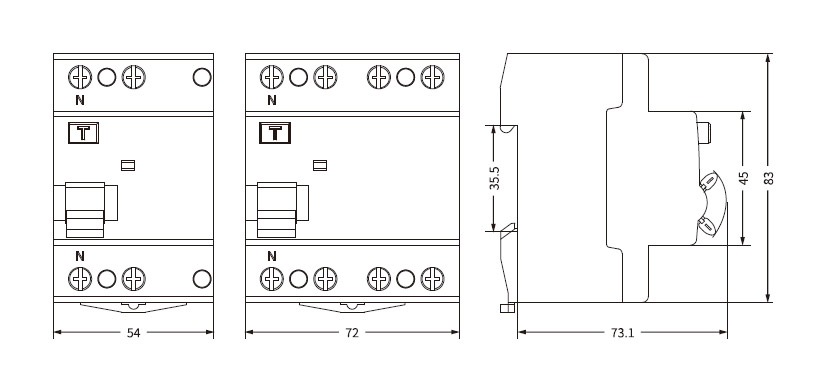

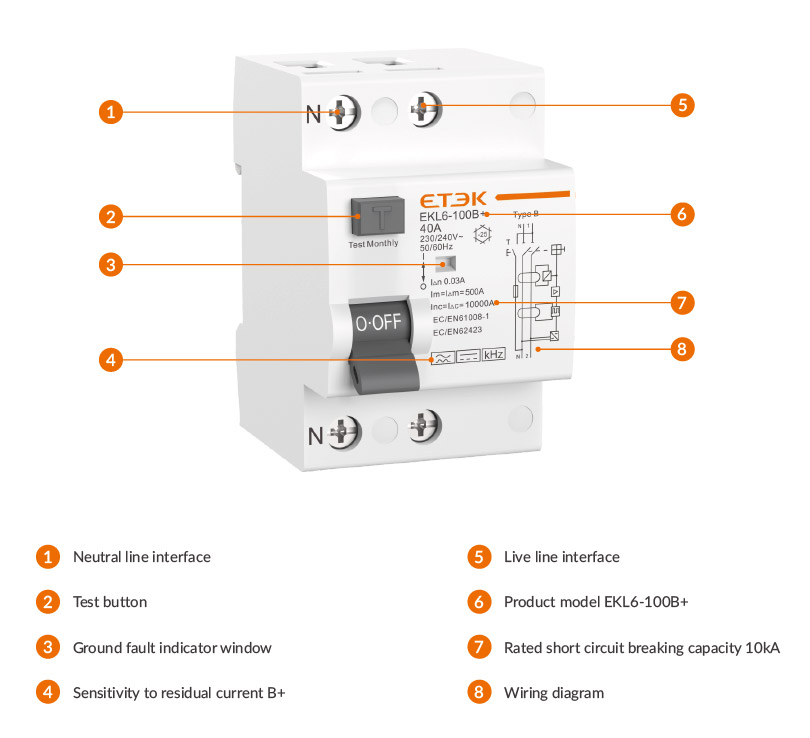

| Indicateur de position de contact | vert éteint/rouge allumé |
| Indicateur de défaut à la terre | Blanc : Normal ; Rouge : Défaut de fuite |
| Degré de protection | IP20 |
| Température ambiante | -25℃~ +40℃ |
| Température de stockage | -30℃~ +70℃ |
| Type de connexion du terminal | Barre omnibus à câble/à broche/à fourche |
| Taille maximale du terminal pour le câble | 35 mm² |
| Couple de serrage max. | 2,5 Nm |
| Installation | Montage sur rail DIN 35 mm |
| Méthode entrante | Bidirectionnel |
