Profil du produit
Profil du produit
La série EKDBS-PV1/1-FBS de boîtes de jonction DC et boîtes de chaîne PV est équipée de composants essentiels tels que des disjoncteurs DC, des parafoudres DC, des fusibles DC, des connecteurs photovoltaïques MC4 et des presse-étoupes étanches. Elle utilise un disjoncteur DC comme interrupteur principal et offre des fonctions de protection complètes, notamment la protection contre la foudre, la protection contre les surcharges, la protection contre les courts-circuits, garantissant la sécurité et l'efficacité de votre système PV.
Cette boîte de jonction solaire utilise un boîtier en plastique haute résistance, garantissant une durabilité et une fiabilité exceptionnelles. Avec un indice de protection IP65, ces boîtes de jonction offrent une résistance supérieure aux conditions environnementales difficiles, ce qui les rend idéales pour les systèmes photovoltaïques domestiques et industriels fonctionnant à 500V, 600V et 1000V.
Cette boîte de chaîne PV polyvalente prend en charge une ou plusieurs sorties et est conçue pour un montage mural facile. Tous les composants peuvent être personnalisés pour répondre aux exigences spécifiques des utilisateurs, offrant une flexibilité pour diverses applications. Que vous ayez besoin d'une boîte de chaîne fiable ou d'une boîte de jonction haute performance, la série EKDBS-PV offre une qualité et une protection inégalées pour votre système d'énergie solaire.
Signification de la préparation du modèle
Signification de la préparation du modèle
Données techniques
Données techniques
| Modèle |
EKDBS-PV1/1-FBS |
EKDBS-PV2/1-FBS |
EKDBS-PV2/2-FBS |
EKDBS-PV4/1-FBS |
EKDBS-PV4/2-FBS |
EKDBS-PV6/2-FBS |
||||||
| Chaînes d'entrée DC | 1 | 2 | 2 | 4 | 4 | 6 | ||||||
| Chaînes de sortie (égal au nombre de MPPT) |
1 | 1 | 2 | 1 | 2 | 2 | ||||||
| Tension DC max. | 600V | 1000V | 600V | 1000V | 600V | 1000V | 600V | 1000V | 600V | 1000V | 600V | 1000V |
| Courant d'entrée max. par chaîne | 32A | 32A | 32A | 32A | 32A | 32A | ||||||
| Courant de sortie max. par chaîne | 32A | 32A | 32A | 125A | 63A | 100A | ||||||
Veuillez télécharger la fiche technique : Paramètres des composants
Dimensions
Dimensions

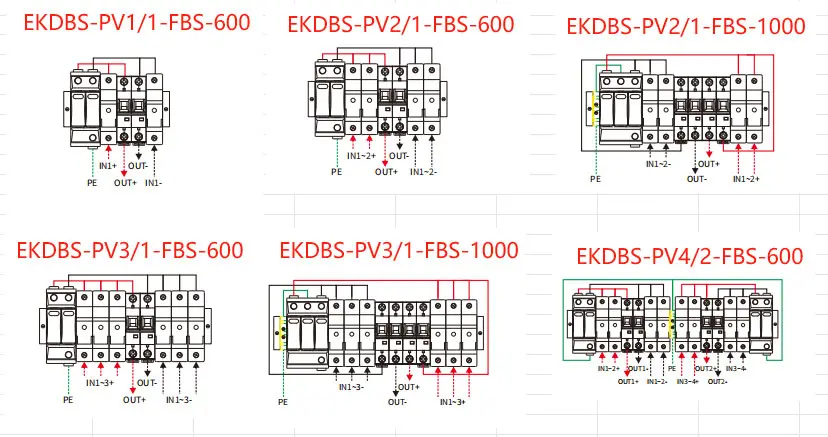

Schéma de câblage

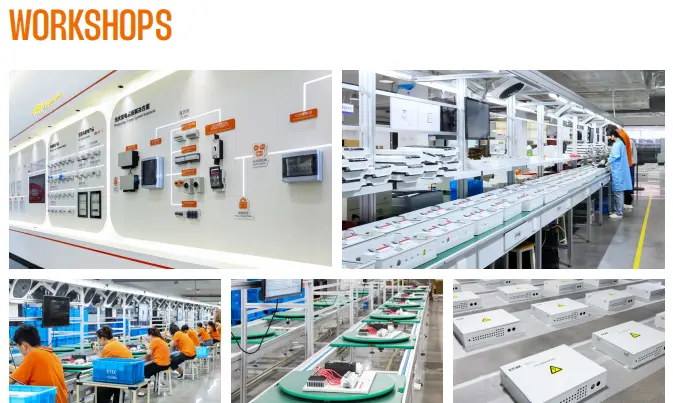

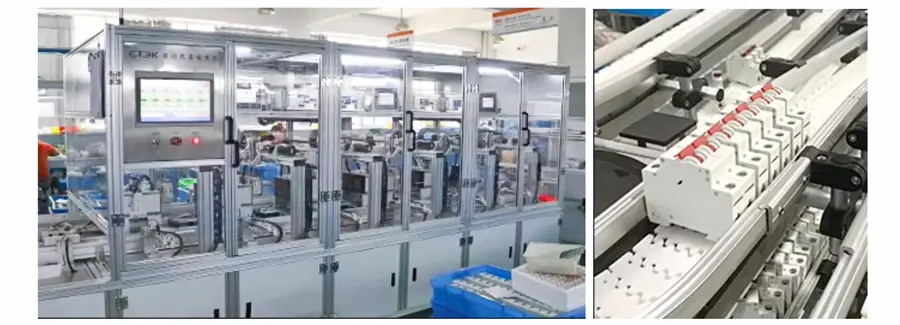

Processus de production
