Disjoncteur DC 125A | EKM1-125DC 10kA MCB pour distribution 250V-1000V
Le disjoncteur miniature courant continu de la série EKM1-125DC (ci-après dénommé disjoncteur) est adapté aux lignes avec un courant assigné de 125A
Profil du produit
Profil du produit
Le disjoncteur miniature courant continu de la série EKM1-125DC (ci-après dénommé disjoncteur) est adapté aux lignes avec un courant assigné de 125A et une tension assignée DC de 250V, 500V ou 1000V. Il est utilisé pour la protection contre les surcharges et les courts-circuits des installations et équipements électriques des systèmes de distribution à courant continu, et peut être largement utilisé dans les secteurs de l'énergie électrique, des postes et télécommunications, des communications, des entreprises industrielles et minières. Ce produit répond aux exigences de la norme IEC60947-2.
Avantages
-
Fonctions de protection : surcharge, court-circuit
-
Pouvoir de coupure assigné en court-circuit icu jusqu'à 10kA
-
Non polarisé, câblage facile
-
Courant assigné In jusqu'à 125A
-
Tension assignée Ue jusqu'à 1000V
-
Conçu pour le PV, le stockage d'énergie et autres applications DC
Données techniques
Données techniques
|
Caractéristiques électriques |
|
| Courant assigné In | 80,100,125A |
| Pôles | 1P,2P,4P |
| Tension assignée Ue | 1P(250V), 2P(500V), 4P (1000V) |
| Pouvoir de coupure assigné | 10.000A |
| Tension de tenue aux chocs assignée (1.5/50) Uimp | 4,000V |
| Tension d'essai diélectrique à fréq. ind. pendant 1 min | 2kV |
| Degré de pollution | 2 |
| Caractéristique de déclenchement thermomagnétique | 8~12 |
|
Caractéristiques mécaniques |
|
| Endurance électrique | 4 000 cycles |
| Endurance mécanique | 10 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température de référence pour le réglage des éléments thermiques | 30℃ |
| Température ambiante (moyenne journalière ≤35℃) | -5℃~+40℃ |
| Température de stockage | -25℃~+70℃ |
|
Installation |
|
|
Type de raccordement des bornes
|
Câble/Barre omnibus à broches/Barre omnibus en U |
|
Dimension des bornes haut/bas pour câble
|
50mm² 18-2AWG |
|
Dimension des bornes haut/bas pour barre omnibus
|
50mm² 18-2AWG |
|
Couple de serrage
|
3.5Nm 30In-Ibs
|
| Montage |
Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide
|
| Raccordement | Alimentation dans les deux sens |
|
Combinaison avec accessoires |
|
| Contact auxiliaire | EKM1H-OF |
| Contact de signalisation | EKM1H-FB |
Dimensions
Dimensions

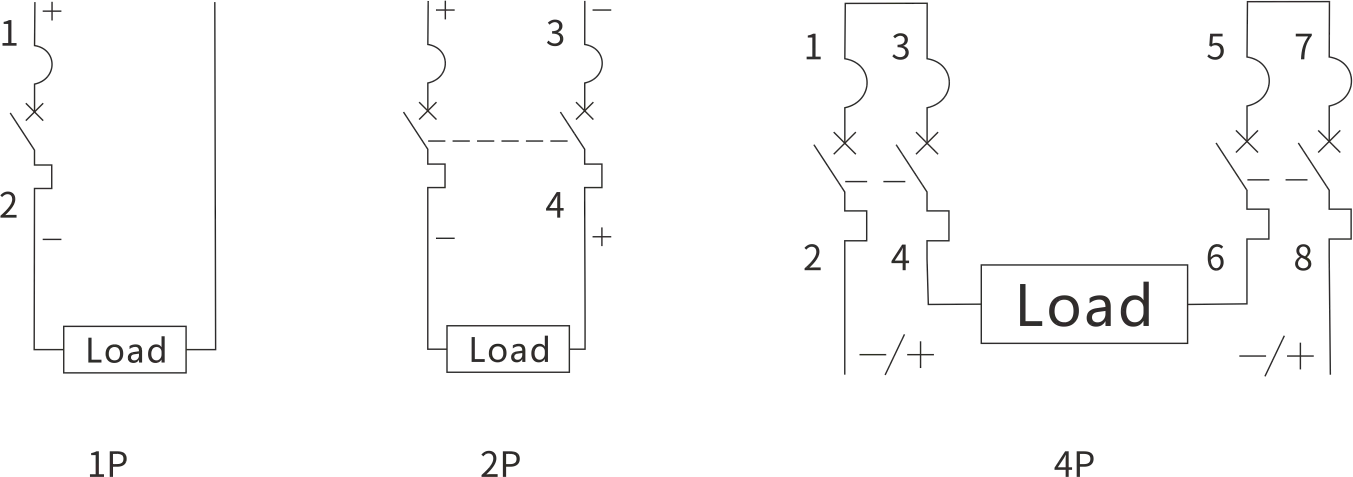

Schéma de circuit

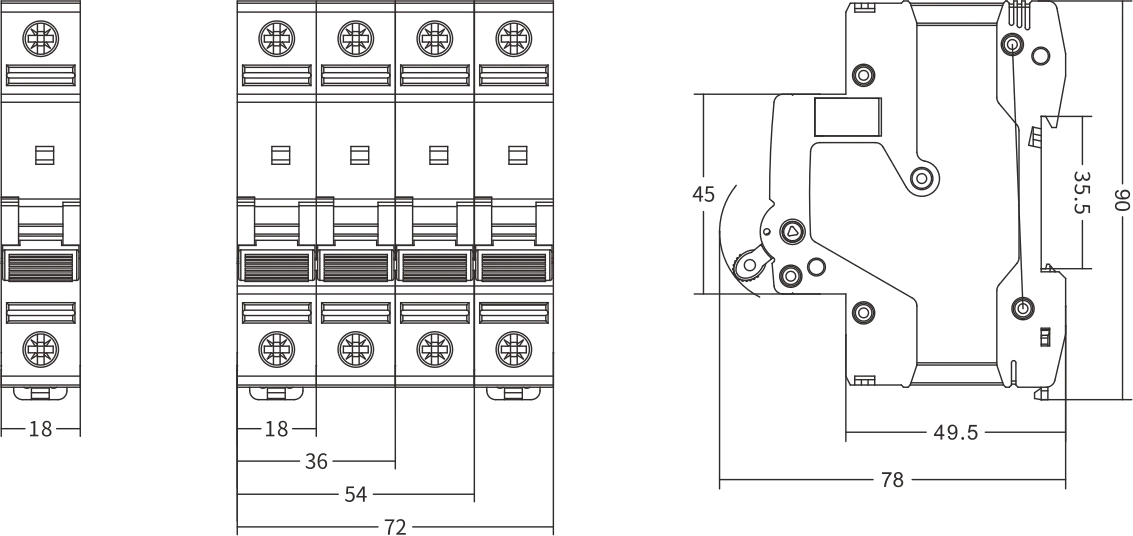

Dimensions générales et d'installation (mm)
