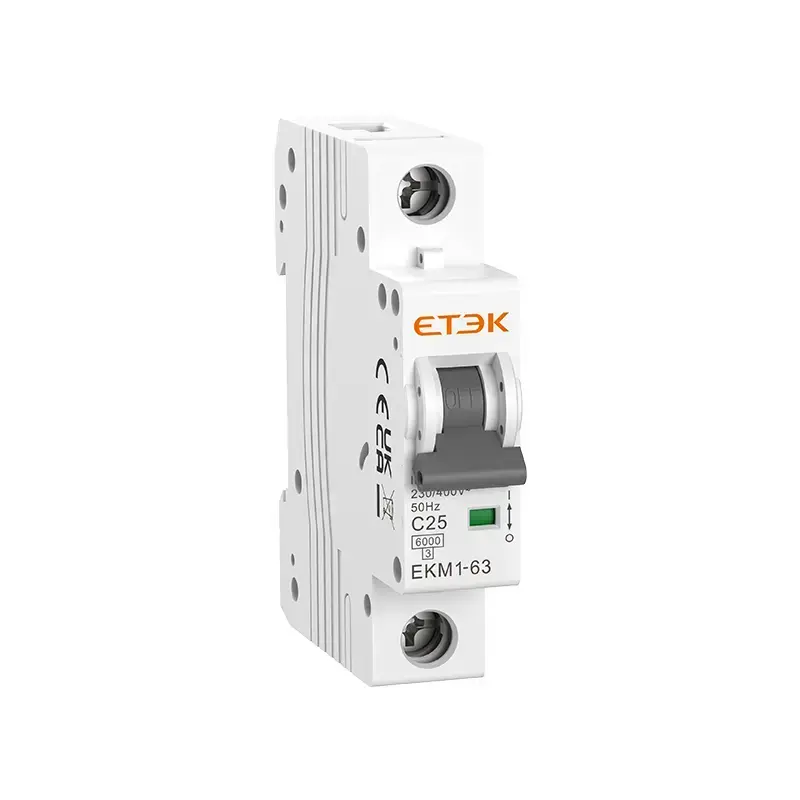

EKM1-63 6kA Disjoncteur miniature I Certificat CB CE SAA
● Norme : IEC60898-1
● Type de déclenchement : Thermo-magnétique
● Courant assigné : 1~63A
● Tension assignée : 230/400V~240/415V
● Nombre de pôles : 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Pouvoir de coupure assigné : 6kA
● Courbe de déclenchement : B, C, D
● Température ambiante : -25…+40 ºC
● Connexion : Par le haut et par le bas
● Certificats : CB, CE, SAA
Profil du produit
Profil du produit
Le EKM1-63 MCB est notre disjoncteur classique à structure L7 d'un pouvoir de coupure de 6kA. Présent sur le marché depuis plus de 15 ans, ce produit est une véritable star de notre catalogue, avec des ventes cumulées dépassant les 100 millions de pôles. Il maintient un taux de défaillance d'environ 50 PPM et reçoit constamment des retours positifs de la part de nos clients.
En tant que l'un des trois principaux fabricants chinois de MCB à structure L7, ETEK s'est appuyé sur cette plate-forme éprouvée pour développer une gamme de produits dérivés. Ceux-ci comprennent le DPN (EKM1-40N), les disjoncteurs à fort courant continu (EKM1-125H, EKM3-125H) et les interrupteurs différentiels (EKL3-63, EKL5-63, EKL2-40).
Données techniques
Données techniques
| Norme | IEC/EN60898-1 |
| Type de déclenchement | Thermo-magnétique |
| Nombre de pôles | 1P,1P+N,2P,3P,3P+N,4P |
| Courants assignés (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
| Tension assignée (Ue) | 240/415V~ |
| Fréquence assignée | 50/60Hz |
| Pouvoir de coupure assigné | 6 000A |
| Tension de tenue aux chocs (1,2/50) Uimp | 4 000V |
| Tension d'essai diélectrique à fréquence ind. pendant 1 min | 2kV |
| Tension d'isolement assignée Ui | 500V |
| Caractéristique de déclenchement thermique | (1,13-1,45) x In |
| Caractéristique de déclenchement magnétique | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Endurance électrique | 4 000 cycles |
| Endurance mécanique | 10 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température ambiante | -5℃ à +40℃, humidité max. 95 % |
| Type de connexion aux bornes | Câble/Barre omnibus à broches |
| Section maximale de câble pour les bornes | 25mm2 |
| Couple de serrage maximal | 2,5N.m |
| Installation | Montage sur rail DIN 35mm |
| Connexion | Bidirectionnelle |

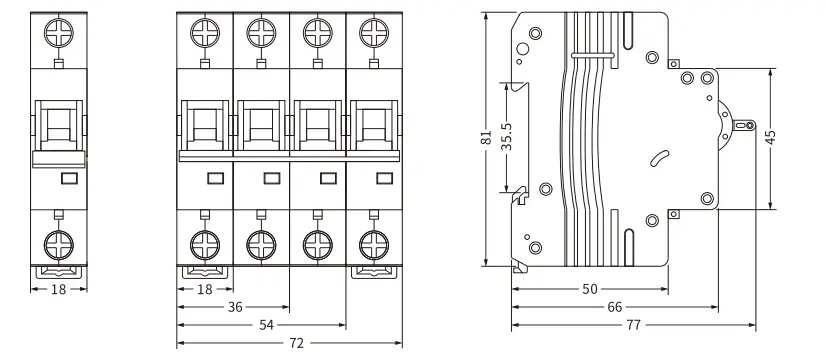

Dimensions
Dimensions
