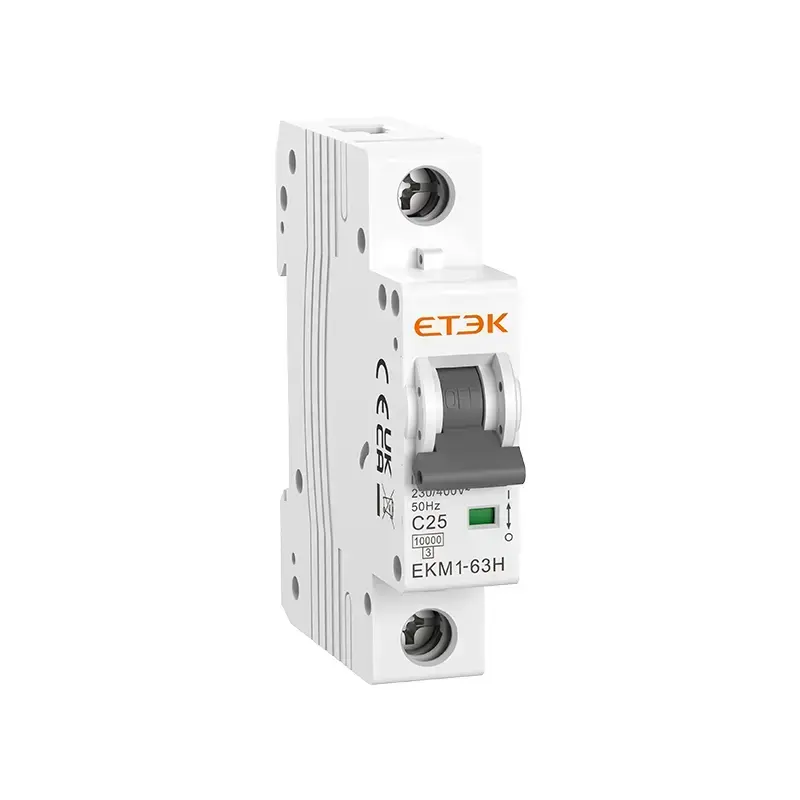

EKM1-63H 10kA Disjoncteur miniature I Certificat TUV CB CE
● Norme : IEC60898-1
● Type de déclenchement : Thermo-magnétique
● Courant assigné : 1~63A
● Tension assignée : 230/400V~240/415V
● Nombre de pôles : 1P,2P,3P,4P,1P+N,3P+N
● Pouvoir de coupure assigné : 10kA
● Courbe de déclenchement : B,C, D
● Température ambiante : -25…+40 ºC
● Connexion : Bidirectionnelle
● Certificats : TUV Rheinland CB, CE
Profil du produit
Profil du produit
Le EKM1-63H MCB est un disjoncteur miniature à haut pouvoir de coupure (10kA) basé sur notre classique design à structure L7. Développé à partir du modèle EKM1-63 6kA, cette version améliorée est spécialement conçue pour les appels d'offres de compagnies d'électricité et les applications de distribution électrique haut de gamme.
Q : Quelle est la différence entre les pouvoirs de coupure de 4,5kA, 6kA et 10kA ?
Les valeurs 4,5kA, 6kA et 10kA désignent l'Icu (pouvoir de coupure ultime assigné en court-circuit) d'un disjoncteur miniature (MCB), indiquant le courant de défaut maximal qu'il peut interrompre en toute sécurité. Les principales différences et les raisons de choisir chaque valeur sont présentées ci-dessous.
Différences principales
- Variation de la valeur nominale :
-
Un pouvoir de coupure de 4,5kA signifie que le MCB peut interrompre en toute sécurité un courant de court-circuit maximal de 4 500 ampères.
-
Un pouvoir de coupure de 6kA signifie que le MCB peut interrompre en toute sécurité un courant de court-circuit maximal de 6 000 ampères.
-
Un pouvoir de coupure de 10kA signifie que le MCB peut interrompre en toute sécurité un courant de court-circuit maximal de 10 000 ampères.
-
-
Scénarios d'application typiques :
-
Les MCB de 4,5kA conviennent aux applications avec des courants de court-circuit présumés plus faibles, comme les prises de courant générales dans de petits bâtiments résidentiels.
-
Les MCB de 6kA sont utilisés pour des charges légèrement supérieures ou lorsque les exigences de protection sont plus strictes, par exemple, les circuits d'éclairage dans les bâtiments commerciaux.
Les MCB de 10kA sont généralement spécifiés pour les environnements avec des courants de défaut présumés élevés, tels que les installations industrielles ou les circuits de distribution critiques dans les grands complexes commerciaux.
-
Données techniques
Données techniques
| Norme | IEC/EN60898-1 |
| Type de déclenchement | Thermo-magnétique |
| Nombre de pôles | 1P,1P+N,2P,3P,3P+N,4P |
| Courants assignés (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
| Tension assignée (Ue) | 240/415V~ |
| Fréquence assignée | 50/60Hz |
| Pouvoir de coupure assigné | 1 000A |
| Tension de tenue aux chocs (1,2/50) Uimp | 4 000V |
| Tension d'essai diélectrique à fréquence ind. pendant 1 min | 2kV |
| Tension d'isolement assignée Ui | 500V |
| Caractéristique de déclenchement thermique | (1,13-1,45) x In |
| Caractéristique de déclenchement magnétique | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Endurance électrique | 4 000 cycles |
| Endurance mécanique | 10 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température ambiante | -5℃ à +40℃, humidité max. 95 % |
| Type de connexion aux bornes | Câble/Barre omnibus à broches |
| Section maximale de câble pour les bornes | 25mm2 |
| Couple de serrage maximal | 2,5N.m |
| Installation | Bidirectionnelle |
| Connexion | Par le haut et par le bas |

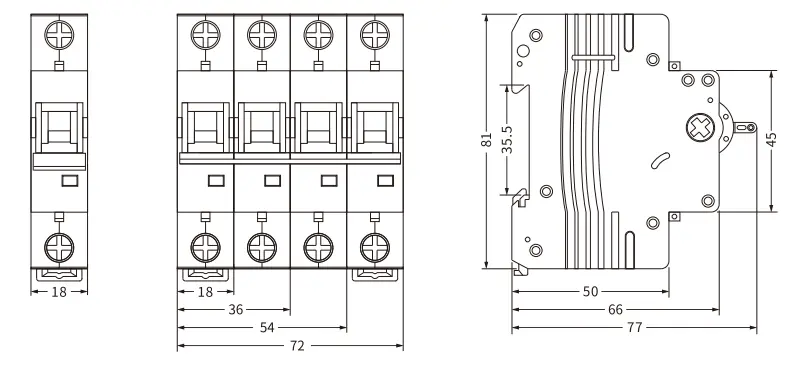

Dimensions
