Disjoncteur miniature ETM1-63UH 15 kA (MCB) | Certificat BV CB CE
● Norme : IEC/EN 60947-2
● Type de déclenchement : Thermo-magnétique
● Courant assigné : 1~63A
● Tension assignée : 230/400V~240/415V
● Nombre de pôles : 1P,2P,3P,4P,1P+N,3P+N
● Pouvoir de coupure de court-circuit assigné : 15kA
● Courbe de déclenchement : B,C, D
● Température de l’air ambiant : -25…+40 ºC
● Raccordement : Bidirectionnel
● Certificats : VDE, BV CB, CE
Profil du produit
Profil du produit
Le disjoncteur miniature ETM1-63UH est notre nouveau produit phare milieu/haut de gamme, conçu sur la plate-forme éprouvée EKM1-63. Il intègre plus d'une décennie d'expérience, avec un design industriel optimisé et esthétiquement raffiné. Conforme aux normes IEC 60947-2, il est polyvalent pour les distributions résidentielles et industrielles. Le produit est certifié CB, CE et UKCA par VDE et BV. Il est le fleuron de notre gamme complète ET, qui comprend des modèles à fort pouvoir de coupure (ETM1-63, ETM1-63H), une version continue (ETM1-63DC), ainsi qu'une gamme complète de DDR et DDR-I complémentaires.
Disjoncteur miniature ETM1-63UH : protection de circuit de nouvelle génération milieu/haut de gamme
-
Plate-forme : conception améliorée basée sur la structure fiable EKM1-63H.
-
Normes : certification IEC 60947-2 (industriel), le rendant adapté à un large éventail d'applications.
-
Certifications : entièrement certifié avec les rapports CB, CE et UKCA délivrés par les organismes renommés BV.
-
Design : doté d'un design industriel optimisé de haute qualité.
Gamme complète de la série ET :
-
Disjoncteurs miniatures : ETM1-63 (6 kA), ETM1-63H (10 kA), ETM1-63UH (15 kA), ETM1-63DC (disjoncteur miniature CC)
-
DDR : ETL1-63 DDR, EKL1-63B (DDR type B)
-
DDR-I : ETL3-63 DDR-I, ETL3-63B (DDR-I type B), ETL3-63M (DDR-I électromagnétique), ETL2-50 DDR-I
-
Interrupteurs sectionneurs : ETD1-125
Données techniques
Données techniques
| Norme | IEC/EN60947-2 |
| Type de déclenchement | Thermo-magnétique |
| Nombre de pôles | 1P,1P+N,2P,3P,3P+N,4P |
| Courants assignés (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
| Tension assignée (Ue) | 240/415V~ |
| Fréquence assignée | 50/60Hz |
| Pouvoir de coupure assigné | 1,500A |
| Tension de tenue aux chocs assignée (1,2/50) Uimp | 4,000V |
| Tension d'essai diélectrique à fréquence ind. pendant 1 min | 2kV |
| Tension d'isolement assignée Ui | 500V |
| Caractéristique de déclenchement thermique | (1.13-1.45) x In |
| Caractéristique de déclenchement magnétique | 10-20 x In |
|
Résistance au feu (essai du fil incandescent)
|
960±15°C (Enclosure); 650±10°C (Handle)
|
| Durée de vie électrique | 4,000 Cycles |
| Durée de vie mécanique | 10,000 Cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température ambiante |
-25°C ~ +55°C, Max.95% humidity
|
| Type de connexion des bornes | Câble/Barre omnibus à broches |
| Section maximale du câble aux bornes | 25mm2 |
| Couple de serrage maximal | 2.5N.m |
| Installation | Montage sur rail DIN 35 mm |
| Raccordement |
Bidirectionnel
|

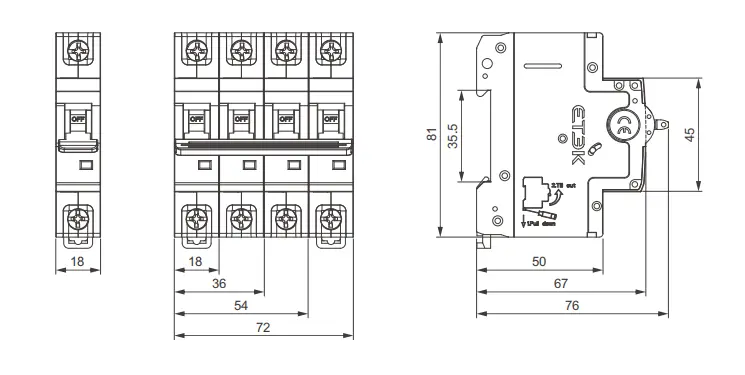

Dimensions
Dimensions

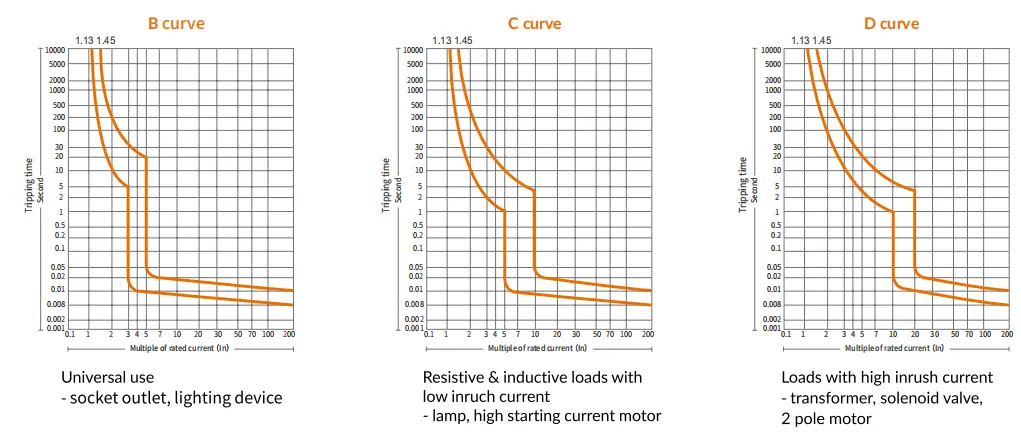

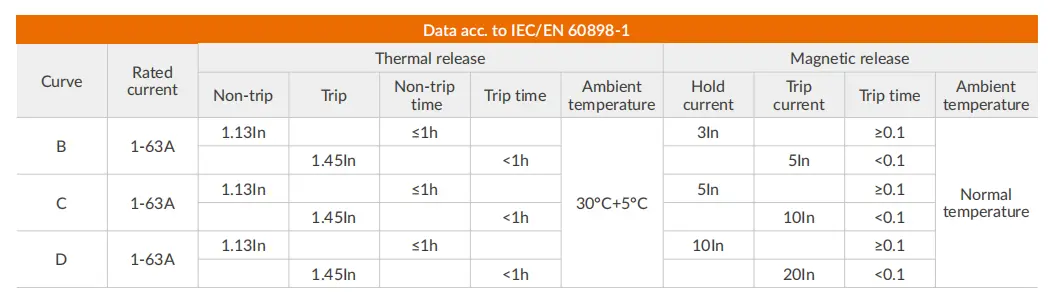

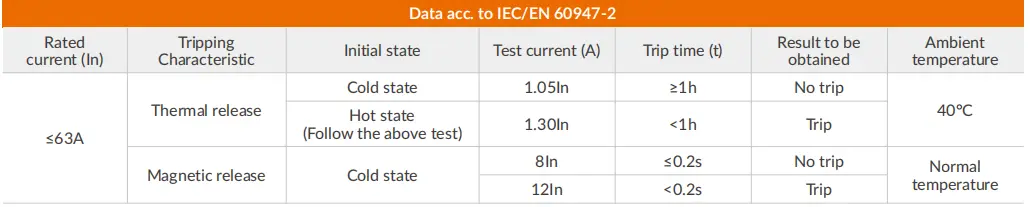

Caractéristique de déclenchement

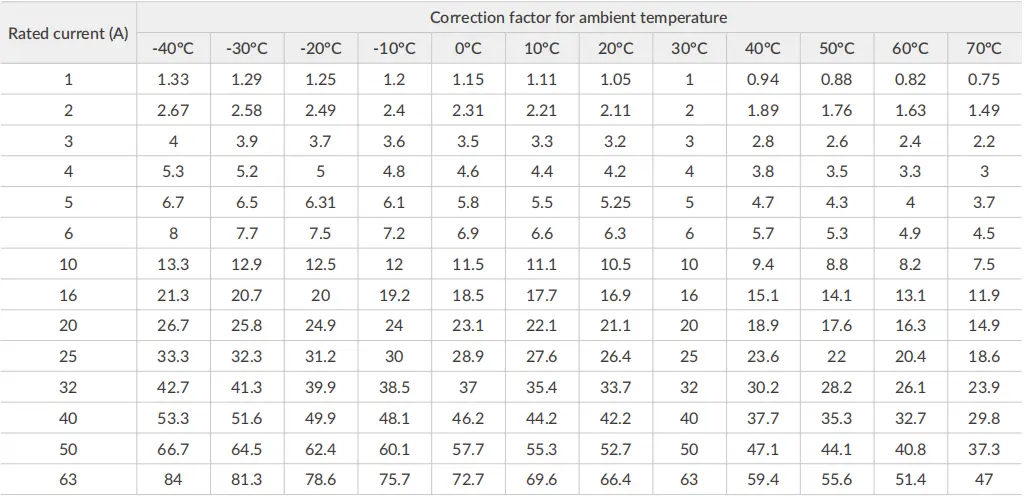

Tableau de déclassement thermique
