Contacteur modulaire EKMF 40A | 2P Norme IEC
Le contacteur modulaire EKMF est conforme aux normes CEI 61095 et CEI 60947-4-1. Température ambiante : -25°C à +55°C.

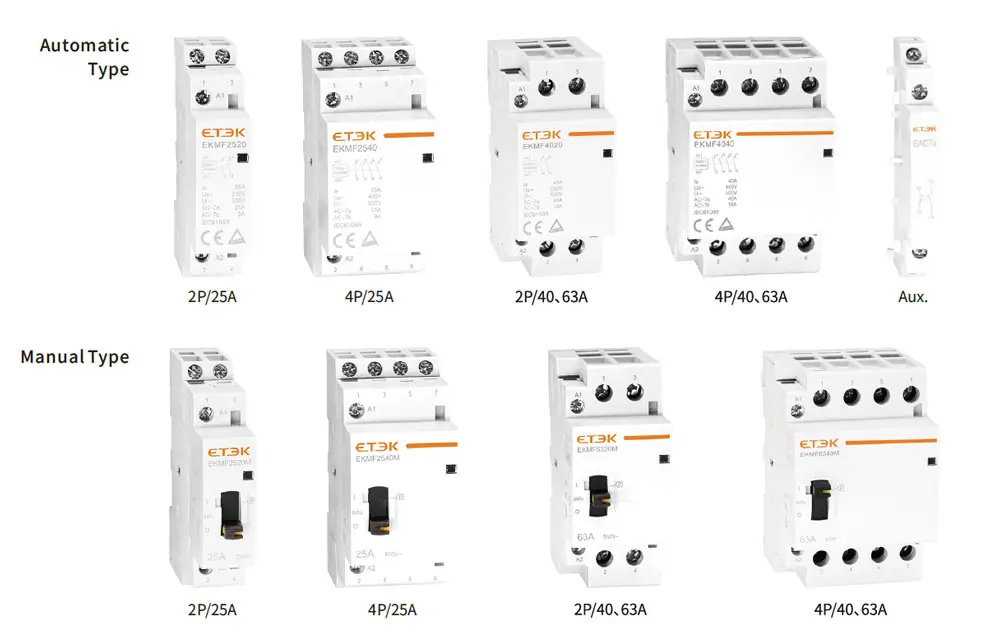

Profil du produit
Profil du produit
EKMF normoally using for 1phase for a good temperature rasing proformance and electrical life, both 3.7kW and 7kW we all using 2NO Pole 40A contatcor, 11kW and 22kW using 4NO Pole Contatcor
Signification de la préparation du modèle
Signification de la préparation du modèle

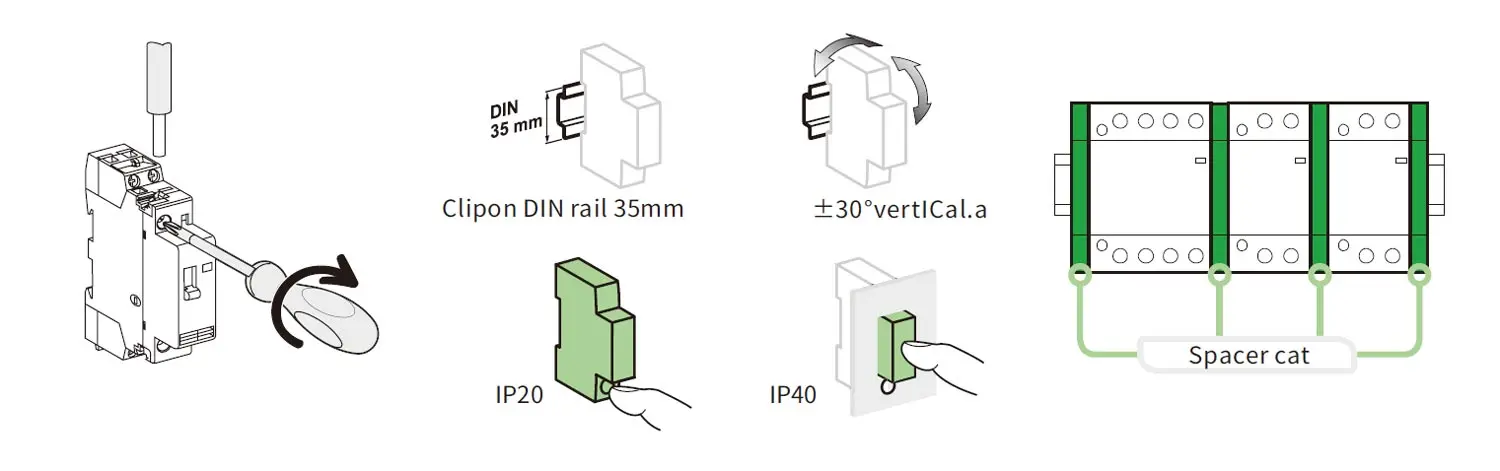

Connexion
| Type | Courant nominal (In) | Catégorie d'entretoise | Circuit | Couple de serrage |
Câbles en cuivre | ||
| Rigide | Flexible ou à embout | ||||||
 |
 |
||||||
| EKMF | PZ1:4MM | 16-100A | 9mm | Commande | 0.8N.m | 1.5~2.5mm² 2×1.5mm² |
1.5~2.5mm² 2×2.5mm² |
| 16~25A | Puissance | 1.5~6mm² | 1~4mm² | ||||
| PZ2:6MM | 40A-63A | 14mm | 3.5N.m | 6~25mm² | 6~16mm² | ||
| 100A | 6×3.5mm² | 6×35mm² | |||||
Contacteurs EKMF - 50Hz
| Courant nominal (In) | Tension de commande (VAC) (50/60Hz) |
Consommation | Puissance max. | |||
| AC-7a | AC-7b | Maintien | Appel | |||
| 2P | 40A | 18A | 220...240 | 4.6VA | 34VA | 1.6W |
Contacteur à commande manuelle EKMF - 50Hz
| Courant nominal (In) | Tension de commande (VAC) (50/60Hz) |
Consommation | Puissance max. | |||
| AC-7a | AC-7b | Maintien | Appel | |||
| 2P | 40A | 18A | 220...240 | 4.6VA | 34VA | 1.6W |

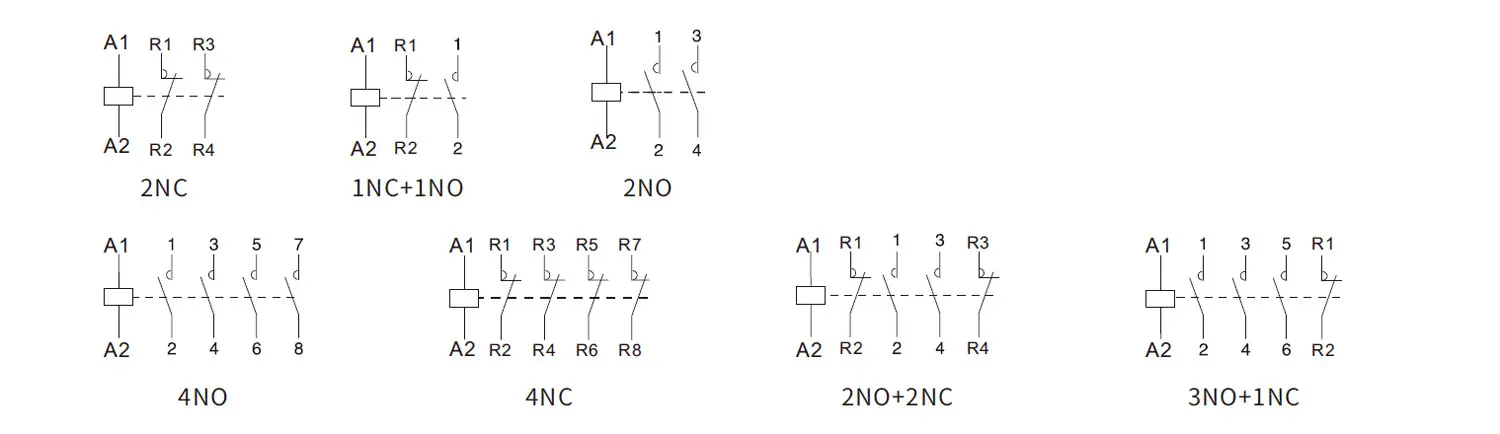

Schéma de circuit
Données techniques
Données techniques
Caractéristiques électriques
| Tension nominale (Ue) | 1P,2P | 250V AC |
| Fréquence | 50/60Hz | |
| Endurance (O-F) | 1,000,000 | |
| Durée de vie électrique | 100,000 | |
| Maximum Number of Switching Fonctionnement a Day | 100 | |
| Caractéristiques supplémentaires | ||
| Tension d'isolement (Ui) | 500V AC | |
| Degré de pollution | 2 | |
| Tension de tenue aux chocs de foudre (Uimp) | 2. 5kV(4kV@ 12/24/48VAC) | |
| Degré de protection (IEC 60529) | IP20 | |
| Operating Temperature | IP40 | |
| Storage Temperature | -5℃~+60℃(1) | |
| Tropicalisation (IEC 60068-1) | -40℃~+70℃ | |
| Conformité TBTSE (Très Basse Tension de Sécurité Extrême) pour les versions 12/24/48 VAC | Treatment 2(relative humidity 95% at 55℃) | |
| La commande du produit est conforme aux exigences SELV (très basse tension de sécurité) | ||
| (1) In the case of contactor mounting in a enclosure for whICh the interior temperature is in range between 50℃and60℃,it is necessary to use a spacer,between each contactor. | ||

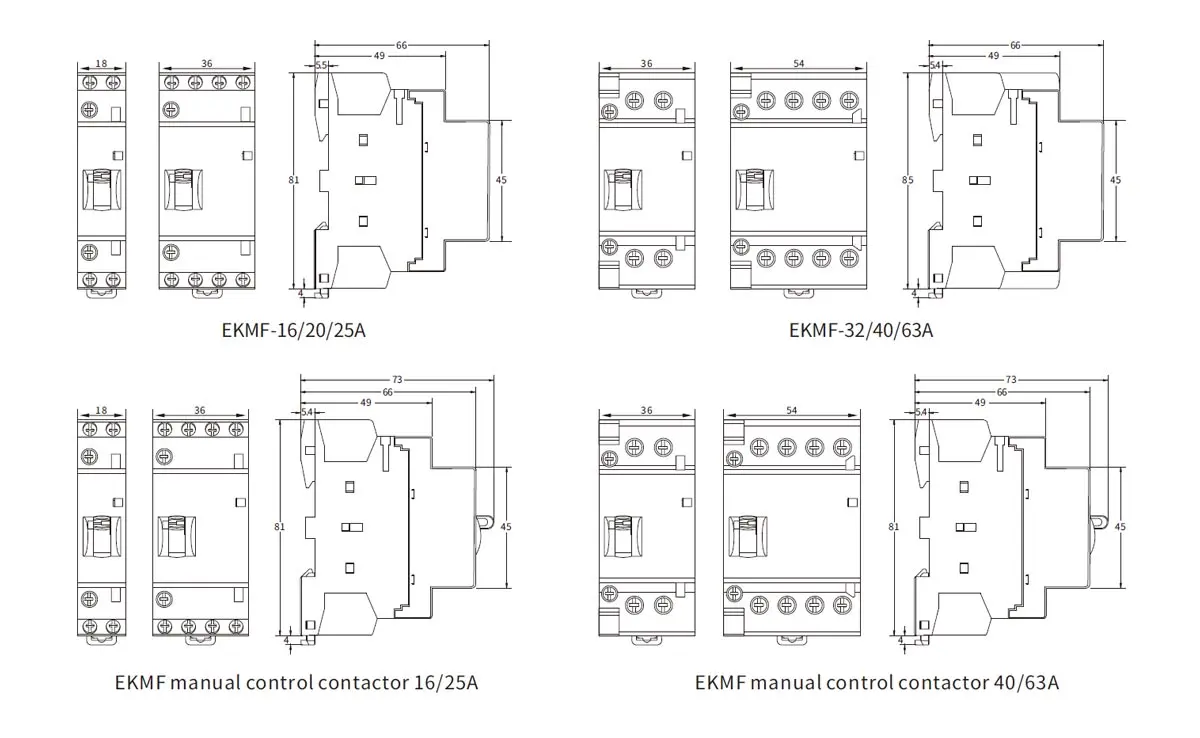

Dimensions
Dimensions
