EKL6-100B Type B-HP Dispositif différentiel pour pompe à chaleur
● Tension : systèmes 240/415V AC (50/60Hz)
● Plage de courant : 16A à 100A
● Courant différentiel assigné : 30, 100, 300mA
● Protection contre les défauts de fuite
● Type électromagnétique
● Type B-HP
● Capacité de câblage bidirectionnel
● Disjoncteur à courant résiduel conforme à IEC/EN 62423, IEC/EN 61008-1, BS 7671
Profil du produit
Profil du produit

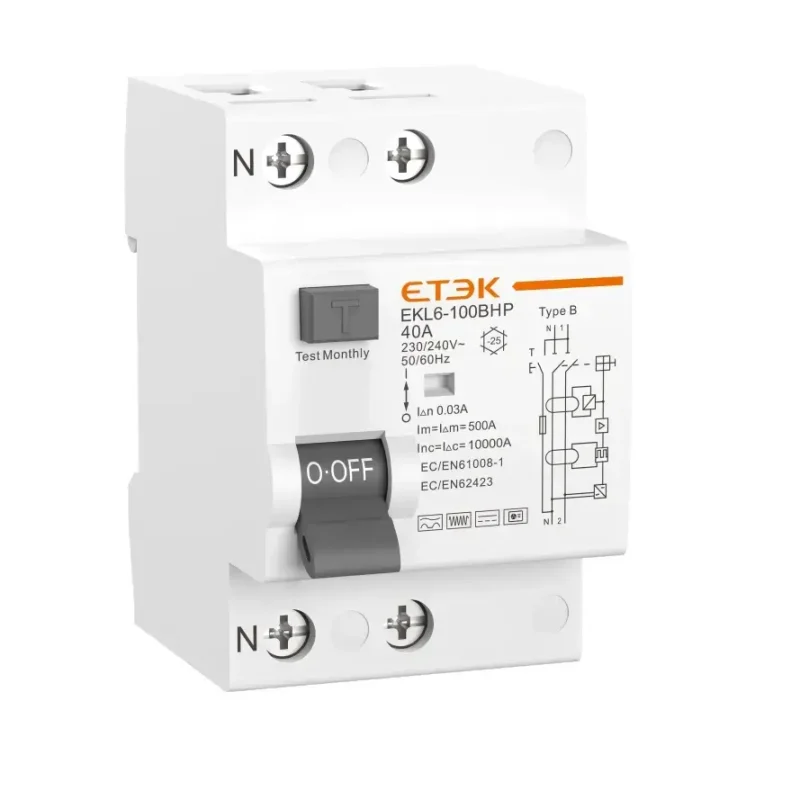

EKL6-100BHP est un dispositif différentiel à courant résiduel (DDR) de type B HP pour pompes à chaleur, disponible en 1P+N et 3P+N jusqu'à 100 A. Il détecte les courants AC, DC pulsés et DC lisses, et est spécialement optimisé pour les fuites haute fréquence des compresseurs à variateur, fonctionnant au-delà de 20 kHz avec un seuil de déclenchement relevé de 150 mA au-dessus de 1 kHz, réduisant les déclenchements intempestifs. La tolérance au DC empêche l'« aveuglement » du DDR et assure une détection de défaut fiable.
Conforme à BS 7671 pour les installations de pompes à chaleur, EKL6-100BHP est une alternative robuste et reconnue aux DDR de type « B+ ». Son optimisation haute fréquence et pour pompes à chaleur le rend idéal non seulement pour les pompes à chaleur, mais aussi pour le photovoltaïque, la recharge de véhicules électriques et les entraînements à vitesse variable.
Applications
Conseils produit
Signification de la préparation du modèle
Signification de la préparation du modèle
Type de DDR
 |
Les DDR de type AC détectent les courants résiduels AC sinusoïdaux à augmentation lente. |
 |
Les DDR de type A détectent les courants de fuite AC et les courants de fuite DC pulsés inférieurs à 6mA. |
 |
Les DDR de type B-HP détectent tous les types de courant résiduel - AC, DC, mixte et lisse - à des fréquences allant jusqu'à 20kHz et se déclenchent à un maximum de 420mA en kHz, offrant une protection incendie supérieure. |
Sensibilité de déclenchement
| 30mA | C'est le niveau de protection le plus couramment utilisé dans les habitations et les bâtiments commerciaux, adapté à la protection des prises dans les environnements résidentiels, les bureaux et les locaux commerciaux. |
| 100mA | Généralement utilisé dans les situations où les exigences de protection des personnes sont moins strictes que 30mA, ou pour la protection des équipements, tels que les systèmes de climatisation, les équipements industriels, etc. |
| 300mA | Principalement utilisé pour la protection incendie, comme les tableaux de distribution et la protection générale des équipements électriques de grande taille. |
Caractéristique de déclenchement
DDR de type B - Valeurs standard du temps de coupure et du temps de non-déclenchement pour les courants continus résiduels résultant de circuits redresseurs et pour les
courants continus lisses résiduels.
| Temps de déclenchement | |||||
| Type | Courants de défaut | Temps de déclenchement à | |||
| Courants alternatifs | 1×IΔn | 2×IΔn | 5×IΔn | 500A | |
| Courants DC pulsés | 1.4×IΔn | 2×1.4×IΔn | 5×1.4×IΔn | 500A | |
| Courants DC lisses | 2×IΔn | 2×2×IΔn | 5×2×IΔn | 500A | |
| Norme | Max. 0.3s | Max. 0.15s | Max. 0.04s | Max. 0.04s | |
DDR de type B-HP - Courant résiduel de non-déclenchement et de déclenchement selon des fréquences différentes de la fréquence assignée 50/60 Hz
| Fréquence (Hz) | Courant résiduel de non-déclenchement (IΔn) | Courant résiduel de déclenchement (IΔn) |
| 150 | 0.5 IΔn | 2.4 IΔn |
| 400 | 0.5 IΔn | 6 IΔn |
| 1000 | IΔn | 14 IΔn |
Capacité de câblage des DDR EKL6-100BHP de type B-HB
| Courant assigné In (A) | Section s (mm²) | Couple de serrage (N.m) |
| 16 | 2.5 | 2.5 |
| 25 | 4 | 2.5 |
| 32 | 6 | 2.5 |
| 40 | 10 | 2.5 |
| 63 | 16 | 2.5 |
| 80 | 25 | 2.5 |
| 100 | 35 | 2.5 |
Données techniques
Données techniques
| Norme | IEC/EN 62423 (Type B) +IEC/EN 61008-1; Conforme à BS 7671 pour utilisation avec pompe à chaleur |
| Protection | Défaut à la terre |
| Type de déclenchement | Thermo-magnétique |
| Type de courant résiduel |
Type B HP - courant résiduel AC, DC pulsé et DC lisse ; immunité haute fréquence pour les fuites de variateurs/pompes à chaleur
|
| Caractéristique temporelle | Insensibilité |
| Nombre de pôles | 1P+N,/3P+N |
| Neutre | Commuté, pôle N à gauche |
| Tension d'isolement (Ui) | 500V |
| Tension assignée (Ue) | 1P+N : 230/240V~ ; 3P+N : 400/415V~ |
| Courants assignés (In) | 1P+N : 16, 25, 40, 63A, 80, 100A (3 modules) ; 3P+N : 16, 25, 40, 63, 80, 100A |
| Courants de sensibilité assignés (IΔn) | 30, 100, 300mA |
| Temps de non-déclenchement sous (IΔn) | ≤0.1s |
| Pouvoir assigné d'établissement et de coupure en courant résiduel (IΔm) | 500A (In≤50A), 10In (In>50A) |
| Fréquence assignée | 50/6OHz |
| Pouvoir de court-circuit assigné (Icn) | 10kA |
| Courant de court-circuit conditionnel résiduel assigné (IΔc) | 10kA |
| Tension de tenue aux chocs assignée (Uimp) (1.2/5Ous) | 4kV |
| Tension d'essai diélectrique | 2kV (50/60Hz, 1 min.) |
| Résistance au feu (essai au fil incandescent) | 960±15℃ (Enveloppe), 650±10℃ (Manette) |
| Endurance électrique | 2 000 cycles |
| Endurance mécanique | 4 000 cycles |
| Indicateur de position des contacts | vert OFF / rouge ON |
| Indicateur de défaut à la terre | Blanc : Normal ; Rouge : Défaut de fuite |
| Degré de protection | IP20 |
| Température ambiante | -25℃~ +40℃ |
| Température de stockage | -30℃~ +70℃ |
| Type de connexion de borne | Câble/ Barre omnibus à broches/ Barre omnibus à fourche |
| Section maximale de borne pour câble | 35mm² |
| Couple de serrage maximal | 2.5N.m |
| Installation | Montage sur rail DIN 35mm |
| Mode de raccordement | Bidirectionnel |
Dimensions
Dimensions
Schéma de câblage
Dimensions (mm)
