Relais temporisé étoile-triangle EKR8-5 | Démarrage progressif moteur

Three-phase asynchronous motor star-delta step-down start is one of the common methods to solve the excessive starting current of the motor. When the motor is started, the stator winding is star-shaped and stepped down to start. After the start, the stator winding is connected into a triangle full-pressure motion.

PDF

Profil du produit

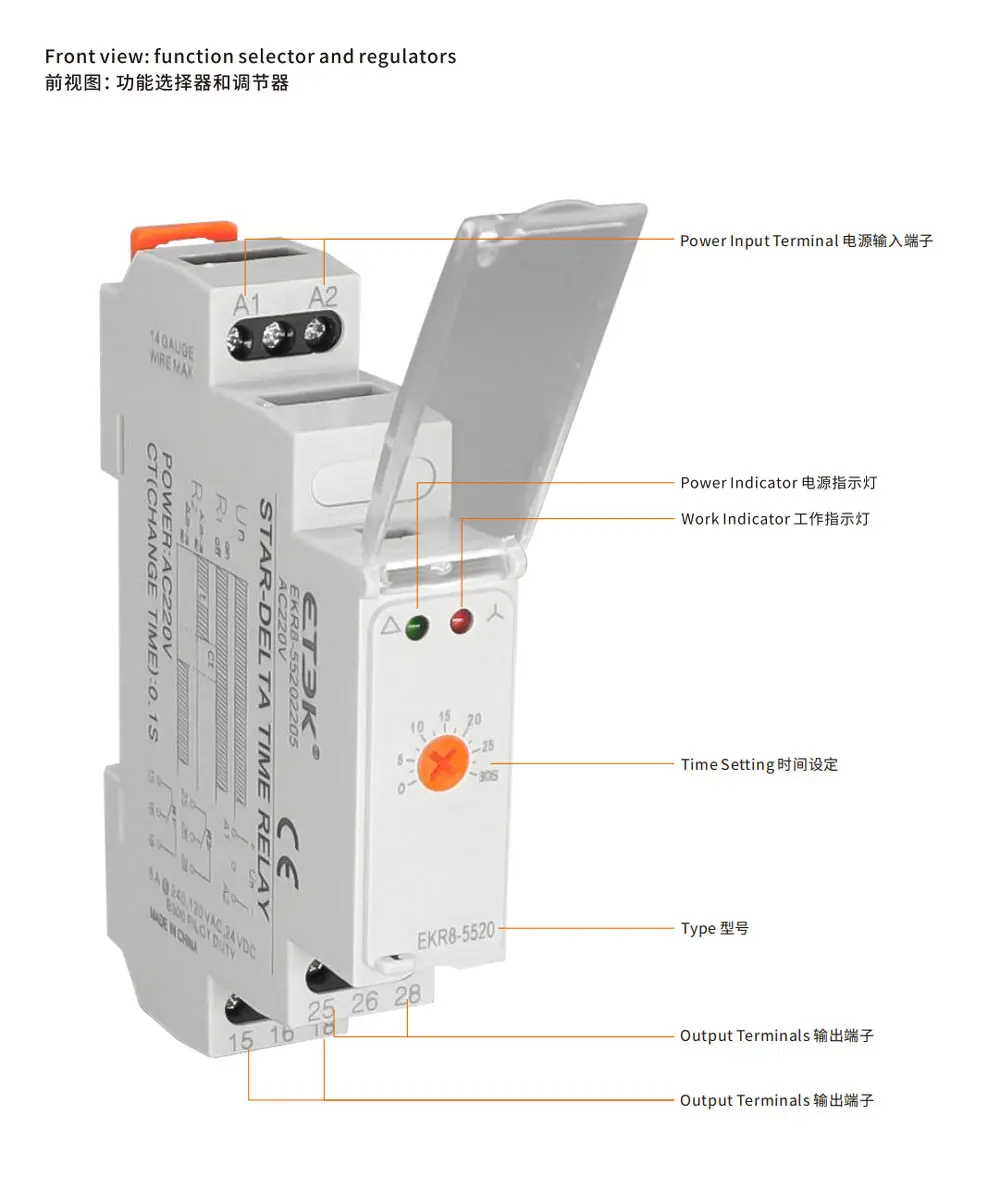

Relais temporisé étoile-triangle

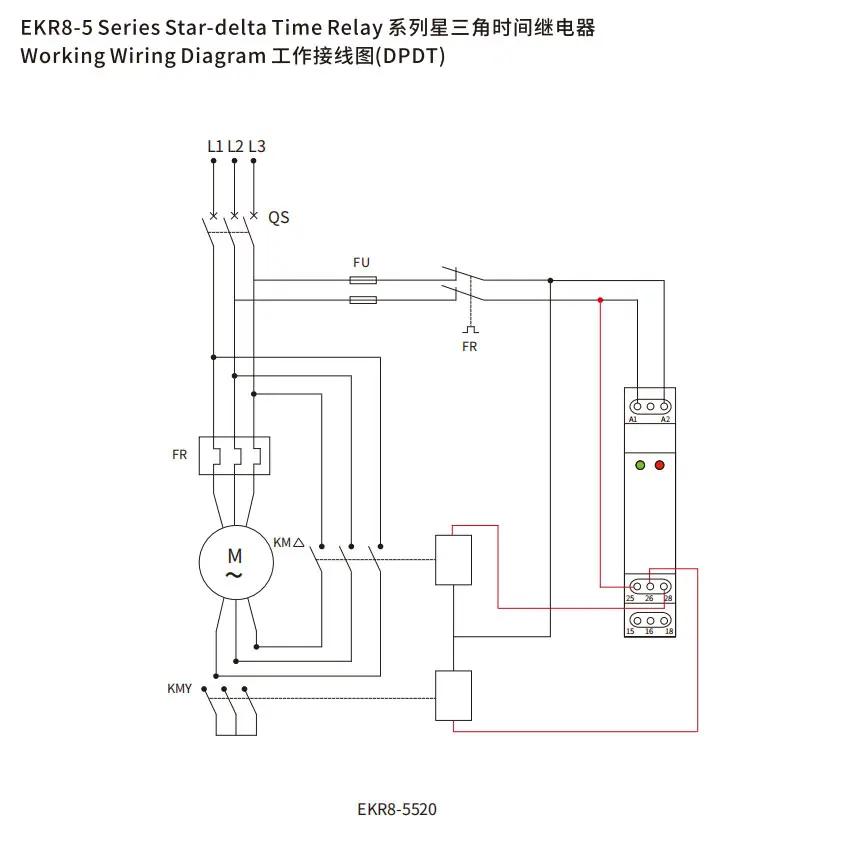

Le démarrage étoile-triangle avec réduction de tension du moteur asynchrone triphasé est l'une des méthodes courantes pour résoudre le problème du courant de démarrage excessif du moteur. Lors du démarrage, l'enroulement statorique est connecté en étoile pour un démarrage avec réduction de tension. Après le démarrage, l'enroulement statorique est connecté en triangle pour un fonctionnement à pleine tension.

Cette méthode de démarrage en étoile suivie d'un fonctionnement en triangle peut réduire le courant de démarrage et son impact sur le réseau électrique.

Données techniques

Données techniques	EKR8-5520

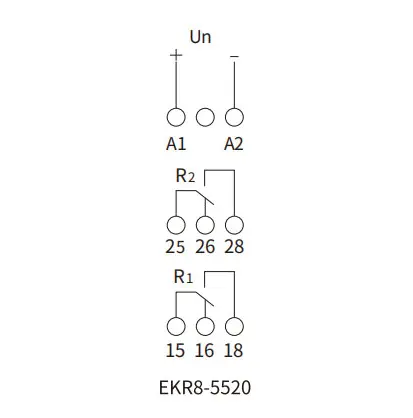

Caractéristiques de sortie	Un groupe instantané, un groupe retardé, DPDT
Courant nominal	5A
Tension de fonctionnement	Tension unique : AC220V, AC380V
Plage de temps (t)	30S/60S
Temps de commutation (Ct)	0.1S/0.2S/0.5S
