Presse-étoupes Nylon Série M | Étanchéité IP68 PG7-PG63
Matériau : Nylon PA66 homologué UL, caoutchouc nitrile ; Filetages : Métrique, PG, G, NPT ; Température de fonctionnement : Statique -40℃ ~ 100℃, chaleur instantanée jusqu'à 120℃, dynamique -20℃ ~ 80℃, chaleur instantanée jusqu'à 100℃
Profil du produit
Profil du produit
Un presse-étoupe étanche (également appelé serre-câble) est un dispositif utilisé pour faciliter le raccordement des câbles ou fils à l'intérieur d'une enveloppe électrique ou électronique. Le presse-étoupe permet de maintenir l'étanchéité à l'eau à l'endroit où le câble ou le fil pénètre dans l'enveloppe. Composé d'un corps et d'un écrou, le presse-étoupe peut contenir soit un joint et un joint de câble séparés, soit ces éléments peuvent être intégrés dans le corps du presse-étoupe. Poly case propose les deux variétés. Le presse-étoupe est ensuite monté dans une ouverture circulaire de l'enveloppe, capturant la paroi entre le corps et l'écrou pour créer cette étanchéité.
Signification de la préparation du modèle
Signification de la préparation du modèle
|
Modèle |
Taille de filetage (mm) |
Diamètre d'alésage AG (mm) |
Longueur de filetage (mm) |
Épaisseur de paroi (mm) |
Câble admissible Ф(mm) |
Taille de clé SW (mm) |
|
AC-M12 |
M12×1.5 |
Φ12.2-12.5 |
9 |
3 |
3-7 |
18/16 |
|
AC-M16 |
M16×1.5 |
Φ16.2-16.5 |
9 |
3 |
4-8 |
22/19 |
|
AC-M18 |
M18×1.5 |
Φ18.2-18.5 |
9 |
3 |
5-10 |
24/22 |
|
AC-M20 |
M20×1.5 |
Φ20.2-20.5 |
9 |
5 |
6-12 |
27/24 |
|
AC-M22 |
M22×1.5 |
Φ22.2-22.5 |
10 |
5 |
10-14 |
30/27 |
|
AC-M24 |
M24×1.5 |
Φ24.2-24.5 |
10 |
5 |
12-15 |
33/28 |
|
AC-M25 |
M25×1.5 |
Φ25.2-25.5 |
10 |
5 |
13-15 |
33/28 |
|
AC-M25 |
M25×1.5 |
Φ25.2-25.5 |
12 |
5 |
13-18 |
33/30 |
|
AC-M27 |
M27×1.5 |
Φ27.2-27.5 |
12 |
5 |
13-18 |
35/33 |
|
AC-M30 |
M30×1.5 |
Φ30.2-30.5 |
12 |
6 |
16-21 |
37/37 |
|
AC-M32 |
M32×1.5 |
Φ32.2-32.5 |
12 |
6 |
16-21 |
39/35 |
|
AC-M36 |
M36×1.5 |
Φ36.2-37 |
12 |
6 |
18-25 |
45/42 |
|
AC-M40 |
M40×1.5 |
Φ40.2-41 |
17 |
7 |
20-26 |
52/52 |
|
AC-M50 |
M50×1.5 |
Φ50.5-51 |
19 |
10 |
32-39 |
60/60 |
|
AC-M63 |
M63×1.5 |
Φ63.5-64 |
19 |
10 |
37-44 |
74/69 |
|
AC-M72 |
M72×1.5 |
Φ72.5-73 |
27 |
15 |
42-52 |
83/77 |
Données techniques
Données techniques
|
Matériau |
Nylon PA66 homologué UL, caoutchouc nitrile |
|
Spécifications de filetage |
Métrique, PG, G, NPT |
|
Température de fonctionnement |
Statique -40℃~100℃, chaleur instantanée jusqu'à 120℃, dynamique -20℃~80℃, chaleur instantanée jusqu'à 100℃ |
|
Caractéristiques |
Conception spéciale des griffes de serrage et pièces en caoutchouc, plage de serrage, résistance à la traction renforcée, résistant à l'eau, à la poussière, au sel, aux acides, à l'alcool, aux graisses et aux solvants courants |
|
Couleurs disponibles |
Noir, gris, couleurs spéciales (blanc, rouge, bleu, gris foncé) personnalisables |
|
Classe de protection |
IP68 |

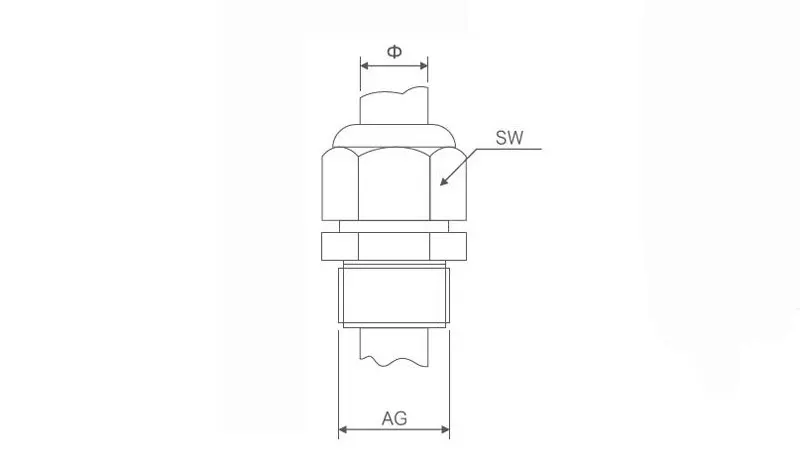

Dimensions
Dimensions
