ETEC EKEC6 Chargeur VE | 3,6-22kW Domestique & Commercial

Le chargeur VE domestique EKEC6 de type basique peut être monté au mur ou sur poteau, prend en charge la recharge monophasée 3,6kW/7,3kW et triphasée 11kW/22kW, avec des fonctions DLB, affichage LCD et RFID en option.

PDF

Profil du produit

L'EKEC6 de type basique intègre en interne une carte PCB de recharge EVSE pour véhicules électriques.

Avantages :

1)Design d'apparence élégant prenant en charge 7kW et 22kW dans le même boîtier, personnalisable avec différentes couleurs de boîtier.

2)Équipé de protections contre les surcharges, les surtensions, les sous-tensions, les courts-circuits, la surtempérature, l'arrêt d'urgence et d'autres fonctions.

3)Peut être équipé d'un module RFID et de cartes, utilisant la carte pour démarrer/arrêter la recharge. Le numéro de carte peut être personnalisé, et de nouvelles cartes peuvent être ajoutées par le client lui-même (pas de carte de facturation).

4)Peut fonctionner avec un dispositif de surveillance de courant DLB pour la fonction DLB, le dispositif peut utiliser un transformateur de courant (CT).

5)Grand écran LCD de 4,3 pouces.

Présentation du produit

Signification de la préparation du modèle

		● : Par défaut Vert : Choix simple Bleu : Choix multiple	Code de sélection
Modèle			EKEC6
Mode réseau	Protocole Ocpp1.6J	Prend en charge Ethernet/Wifi/4G/3G/2G Communication via contrôleur EKEPCB3	●
Mode réseau	Remarque	Carte SIM bandes et zones supportées : LTE-FDD : B1/B3/B5/B7/B8/B20/B28 LTE-TDD : B38/B40/B41 GSM : B2/B3/B5/B8 Zone : EMEA/APAC
Cas C	Type câble (Cas C), valeur par défaut 5m, autres longueurs personnalisables		●
Norme prise & fiche	Norme américaine Type 1 (T1) : SAE J1772		T1
	Norme européenne Type 2 (T2) : IEC/EN 62196-2		T2
	Norme chinoise : GB/T20234.2-2015		GBT
Puissance	3,6kW, AC230V±10% 50Hz, 16A, 1P+N+PE		3
	7,3kW, AC230V±10% 50Hz, 32A, 1P+N+PE		7
	11kW, AC400V±10% 50Hz, 16A, 3P+N+PE		11
	22kW, AC400V±10% 50Hz, 32A, 3P+N+PE		22
Protection	Dispositif de configuration		●
Protection contre la surtempérature		Protection contre la surtempérature de la puce	●
Protection contre le courant résiduel	RCMU	Protection contre le courant résiduel AC30mA+DC6mA selon la norme IEC62955 (un DDR type A doit au minimum être installé en amont du chargeur)	●
RFID	Module RFID avec carte	Prend en charge le démarrage/arrêt de la recharge par carte RFID	1
DLB	Transformateur de courant	CT connecté au circuit principal, monophasé uniquement	3
DLB	Compteur kWh (externe)	Compteur kWh connecté au circuit principal, monophasé ou triphasé, pour les compteurs d'autres marques veuillez consulter le manuel d'utilisation du chargeur	4
Affichage LCD	Écran COG 4 pouces		5
Arrêt d'urgence	Arrêt d'urgence		●

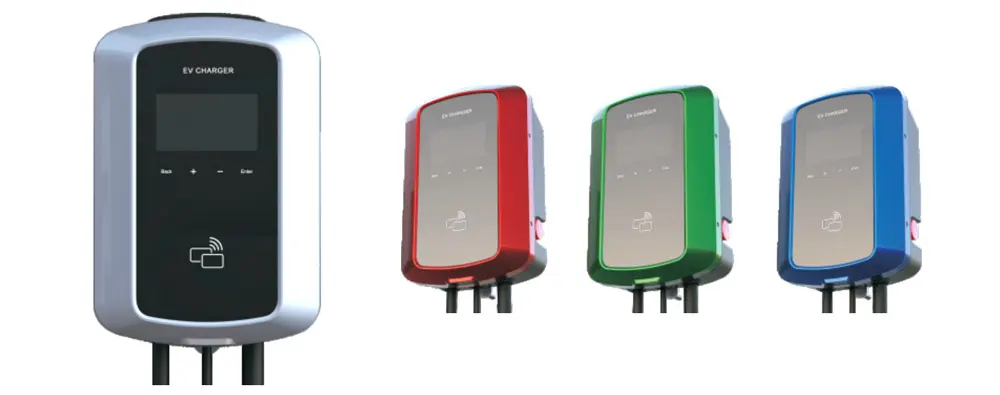

Couleur du boîtier		Boîtier argenté	S
		Boîtier argenté+rouge	R
		Boîtier argenté+vert	G
		Boîtier argenté+bleu	B

Note : Exemple de sélection de modèle : EKEC6-T2-22-15-S

Données techniques

Modes de recharge VE	Recharge Mode 3
Tension assignée	AC 240V ±10%, AC 420V ±10%
Courant assigné	Max 16A, Max 32A
Fréquence assignée	50Hz
Catégorie de surtension (OVC)	OVC III
Résistance d'isolement	R > 1 MΩ
Tension de tenue AC	1430V
Tension de tenue diélectrique de choc (1,2 μs/50 μs) (Uimp)	4kV
Protection contre les chocs électriques	Classe I
Duration de vie électrique (contacteur)	100 000
Duration de vie électrique (interface)	100 000
Consommation en veille	<8W
Type de connexion VE	Cas C (version avec câble)
Interface universelle	T1 : SAE J1772, T2 : IEC/EN 62196-2, GB/T : 20234.2-2015
Degré de pollution	PD 3
Classe de protection IP	IP64
Altitude en fonctionnement (m)	<2000m
Altitude du laboratoire d'essai	<50m
Humidité de fonctionnement	3%~95%
Température de fonctionnement	-25℃ ~ +40℃
Refroidissement	Refroidissement par air naturel
Mode de fixation	Montage au mur, sur poteau ou positions équivalentes
Conditions environnementales normales	Utilisation en intérieur ; Utilisation en extérieur
Dimensions du produit (mm)	357245123
Dimensions d'installation (mm)	180*280
Le chargeur AC nécessite l'installation d'un disjoncteur MCB externe pour la protection contre les surcharges et les courts-circuits dans le tableau de distribution en amont.
