EKU5-T2-40PV Classe 2 1500V DC Parafoudre Protection contre la Foudre pour Énergie Solaire

Le parafoudre EKU5-T2-40 PV est un protecteur contre les surtensions DC conçu pour les systèmes d'alimentation photovoltaïque. Sa tension maximale de fonctionnement continu atteint DC 1500 V. Ces appareils doivent être installés en parallèle sur les réseaux DC à protéger, assurant une protection en mode commun et en mode différentiel. L'installation aux deux extrémités de la ligne d'alimentation DC (côté panneau solaire et côté onduleur/convertisseur) est recommandée. Ceci est particulièrement important pour les lignes extérieures ou de grande longueur.

PDF

Profil du produit

La fonction des systèmes de protection contre la foudre et les surtensions est de protéger les appareils, les isolements fonctionnels et les équipements sensibles aux surtensions des systèmes de distribution d'énergie contre tous les dommages causés par la foudre et les surtensions. Pour un bâtiment entier, le système de protection extérieure contre la foudre n'est généralement pas suffisant pour éliminer ces dysfonctionnements. Dans la plupart des cas, le dispositif de protection défectueux peut être remis en service en remplaçant l'élément endommagé ; ces variantes sont également équipées d'un signal optique de fonctionnement et d'un contact auxiliaire d'état.

Signification de la préparation du modèle

Code	Référence	Spécification	Qté/Ctn	L	l	H	P.B.	CBM	Poids total
175401	EKU5-T2-40PV-2M600	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 2P 600 VDC	64	43	32	17	16.65	0.023	15.65
175402	EKU5-T2-40PV-3M600	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 3P 600 VDC	32	43	32	17	10	0.023	9
175403	EKU5-T2-40PV-2M1000	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 2P 1000 VDC	64	43	32	17	16.65	0.023	15.65
175404	EKU5-T2-40PV-3M1000	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 3P 1000 VDC	32	43	32	17	10	0.023	9
175405	EKU5-T2-40PV-3M1500	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 3P 1500 VDC	32	43	32	17	10	0.023	9
175406	EKU5-T2-40PV-2M600S	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 2P 600 VDC avec signalisation à distance	64	43	32	17	16.65	0.023	15.65
175407	EKU5-T2-40PV-3M600S	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 3P 600 VDC avec signalisation à distance	32	43	32	17	10	0.023	9
175408	EKU5-T2-40PV-2M1000S	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 2P 1000 VDC avec signalisation à distance	64	43	32	17	16.65	0.023	15.65
175409	EKU5-T2-40PV-3M1000S	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 3P 1000 VDC avec signalisation à distance	32	43	32	17	10	0.023	9
175410	EKU5-T2-40PV-3M1500S	Parafoudre Type PV In 8/20us : 20 kA Imax : 40 kA 3P 1500 VDC avec signalisation à distance	32	43	32	17	10	0.023	9

Données techniques

Modèle et spécification		EKU5-T2-40PV
Tension assignée (VDC)		1000
Tension de fonctionnement continue (VDC)		1 100 V
Niveau de protection en tension Up		3.6
Courant de décharge nominal In (8/20 μs)		20 kA
Courant de décharge maximal Imax (8/20 μs)		40 kA
Temps de réponse		＜25 ns

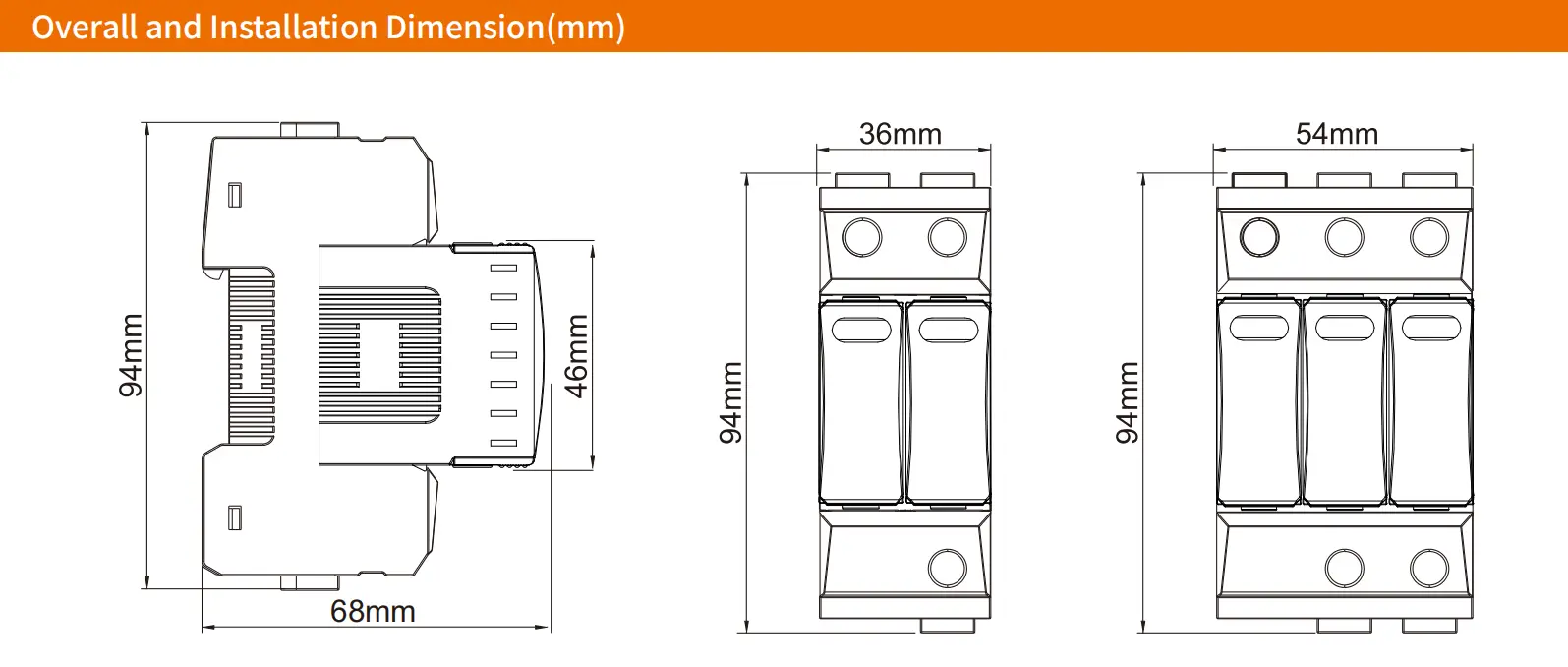

Largeur/Pôle		18 mm
Matériau du boîtier		PBT
Température ambiante		-40 ℃ à -80 ℃
Fusible ou disjoncteur associé		25 A
Spécification des bornes	Ligne	2,5~35 mm²
	PE	2,5~35 mm²
	Signal	1,5 mm²
Nombre de pôles		V+/PE/V-
Degré de protection		IP20
Montage		Rail DIN 35 mm
Réseau		PV
Borne de signalisation		Disponible
