Surveillance de Courant DLB avec Transformateur pour Contrôleur EKEPC2/EKEPCB2/EKEPCB3
Transformateur CT 100/5
Profil du produit
Profil du produit
Le transformateur de courant utilisé comme dispositif de surveillance de courant DLB, installé sur le circuit principal du foyer,
branché par câble aux bornes CT1, CT2 du contrôleur, le contrôleur lira le courant DLB en temps réel,
si le courant du circuit dépasse la valeur configurée du courant DLB,
le contrôleur réduira le courant de charge voire arrêtera la charge.
Données techniques
Données techniques
Contrôleur de Charge VE Mode 3 EKEPC2-C/S
| Modèle | EKEPCB2-C/S |
| Mode | Charge Mode 3 |
| Tension de fonctionnement | AC230V±10%,50Hz |
| Sortie du signal PWM | Max:32A,10A/16A/20A/25A/32A réglable Max:16A,6A/8A/13A/16A Max:63A(personnalisé) |
| Fonction de base | 2 : Protection contre les surtempératures |
| Fonction supplémentaire | 1 : Surveillance de fuite DC6mA RCMU avec un dispositif auxiliaire RCMU 2 : Démarrage/arrêt de la charge par passage de carte RFID/NFC avec un dispositif auxiliaire de module RFID et cartes 3 : Fonction d'affichage LCD avec un dispositif auxiliaire d'écran LCD 4 : Fonction de verrouillage électronique avec un dispositif de verrouillage électronique 5 : Fonction DLB avec un dispositif auxiliaire de CT ou compteur kWh 6 : Protection contre les surtensions et sous-tensions 7 : Protection contre les surintensités 8 : Surveillance en temps réel de la tension, du courant et de la puissance avec un dispositif auxiliaire de compteur kWh 9 : Fonction d'arrêt d'urgence avec un dispositif auxiliaire de bouton-poussoir |
| Protocole (communication) | -Protocole Modbus-RTU et communication RS485 |
| Tension auxiliaire de sortie | DC12V/100mADC5V/100mA |
| Température ambiante | -40℃-+50℃ |
| Humidité | <=85% |
| Degré IP | IP22 |
| Mode de refroidissement | Refroidissement naturel |
| Mode d'installation | Montage sur rail DIN |
Contrôleur de Charge VE Mode 3 EKEPCB2
| Modèle | EKEPCB2-C/S |
| Mode | Charge Mode 3 |
| Tension de fonctionnement | AC230V±10%,50Hz |
| Sortie du signal PWM | Max : 32A, 1-32A réglable |
| Fonction de base | 1 : Surveillance de fuite DC6mA RCMU 2 : Protection contre les surtempératures 3 : Protection contre les surtensions et sous-tensions 4 : Protection contre les surintensités 5 : Surveillance en temps réel de la tension, du courant et de la puissance |
| Fonction supplémentaire | 1 : Démarrage/arrêt de la charge par passage de carte RFID/NFC avec un dispositif auxiliaire de module RFID et cartes 2 : Fonction d'affichage LCD avec un dispositif auxiliaire d'écran LCD 3 : Fonction de verrouillage électronique avec un dispositif de verrouillage électronique 4 : Fonction DLB avec un dispositif auxiliaire de CT ou compteur kWh 5 : Fonction d'arrêt d'urgence avec un dispositif auxiliaire de bouton-poussoir |
| Protocole (communication) | -Protocole OCPP1.6J, Wifi, communication Ethernet |
| -Protocole Modbus-RTU et communication RS485 uniquement pour compteur kWh | |
| Tension auxiliaire de sortie | DC12V/100mADC5V/100mA |
| Température ambiante | -40℃-+50℃ |
| Humidité | <=85% |
| Mode de refroidissement | Refroidissement naturel |
| Mode d'installation | Montage sur PCB |
Contrôleur de Charge VE Mode 3 EKEPCB3
| Modèle | EKEPCB3-C/S |
| Mode | Charge Mode 3 |
| Tension de fonctionnement | AC400V±10%, 50Hz |
| Sortie du signal PWM | Max : 32A, 1-32A réglable |
| Fonction de base | 1 : Surveillance de fuite DC6mA RCMU 2 : Protection contre les surtempératures 3 : Protection contre les surtensions et sous-tensions 4 : Protection contre les surintensités 5 : Surveillance en temps réel de la tension, du courant et de la puissance |
| Fonction supplémentaire | 1 : Démarrage/arrêt de la charge par passage de carte RFID/NFC avec un dispositif auxiliaire de module RFID et cartes 2 : Fonction d'affichage LCD avec un dispositif auxiliaire d'écran LCD 3 : Fonction de verrouillage électronique avec un dispositif de verrouillage électronique 4 : Fonction DLB avec un dispositif auxiliaire de CT ou compteur kWh 5 : Fonction d'arrêt d'urgence avec un dispositif auxiliaire de bouton-poussoir |
| Protocole (communication) | -Protocole OCPP1.6J, Wifi, communication Ethernet |
| -Protocole Modbus-RTU et communication RS485 uniquement pour compteur kWh | |
| Tension auxiliaire de sortie | DC12V/100mADC5V/100mA |
| Température ambiante | -40℃-+50℃ |
| Humidité | <=85% |
| Mode de refroidissement | Refroidissement naturel |
| Mode d'installation | Montage sur PCB |
Dimensions
Dimensions

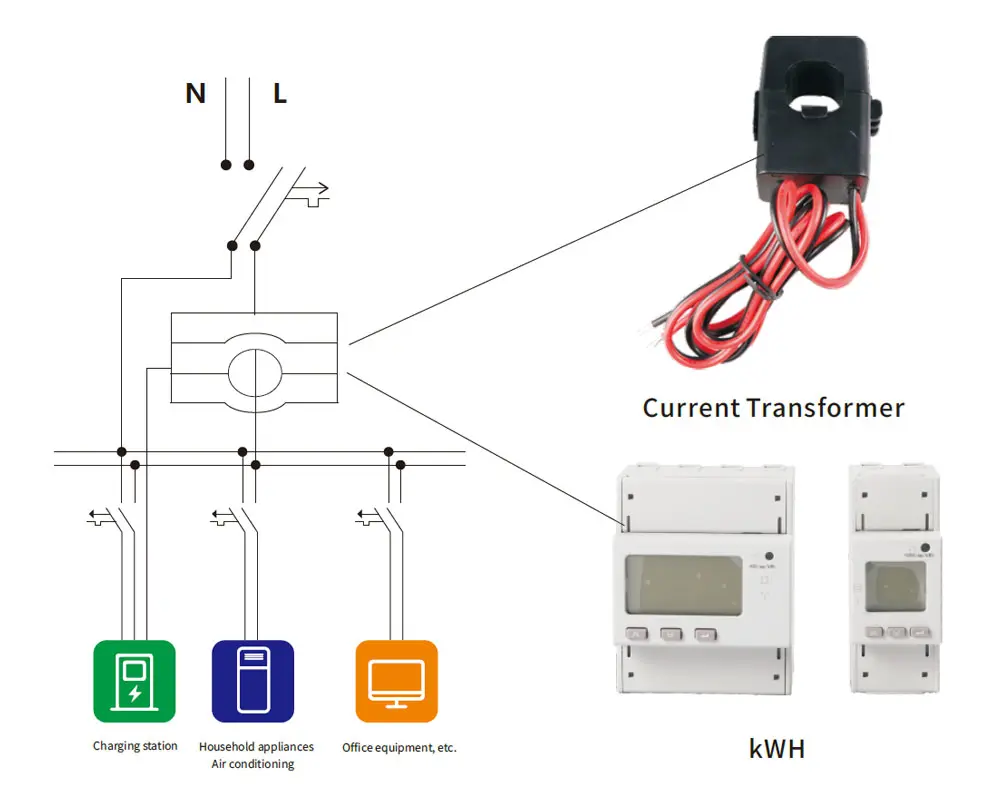

Légende d'Application de la Fonction DLB
