Profil du produit
Profil du produit
Le compteur kWh utilisé comme dispositif de surveillance de courant DLB, installé sur le circuit principal du foyer,
via communication RS485 avec le contrôleur connecté par câble, le contrôleur lira le courant DLB en temps réel,
si le courant du circuit dépasse la valeur configurée du courant DLB, le contrôleur réduira le courant de charge voire arrêtera la charge
Données techniques
Données techniques
Contrôleur de Charge VE Mode 3 EKEPCB2
| Modèle | EKEPCB2-C/S |
| Mode | Charge Mode 3 |
| Tension de fonctionnement | AC230V±10%,50Hz |
| Sortie du signal PWM | Max : 32A, 1-32A réglable |
| Fonction de base | 1 : Surveillance de fuite DC6mA RCMU 2 : Protection contre les surtempératures 3 : Protection contre les surtensions et sous-tensions 4 : Protection contre les surintensités 5 : Surveillance en temps réel de la tension, du courant et de la puissance |
| Fonction supplémentaire | 1 : Démarrage/arrêt de la charge par passage de carte RFID/NFC avec un dispositif auxiliaire de module RFID et cartes 2 : Fonction d'affichage LCD avec un dispositif auxiliaire d'écran LCD 3 : Fonction de verrouillage électronique avec un dispositif de verrouillage électronique 4 : Fonction DLB avec un dispositif auxiliaire de CT ou compteur kWh 5 : Fonction d'arrêt d'urgence avec un dispositif auxiliaire de bouton-poussoir |
| Protocole (communication) | -Protocole OCPP1.6J, Wifi, communication Ethernet |
| -Protocole Modbus-RTU et communication RS485 uniquement pour compteur kWh | |
| Tension auxiliaire de sortie | DC12V/100mADC5V/100mA |
| Température ambiante | -40℃-+50℃ |
| Humidité | <=85% |
| Mode de refroidissement | Refroidissement naturel |
| Mode d'installation | Montage sur PCB |
Contrôleur de Charge VE Mode 3 EKEPCB3
| Modèle | EKEPCB3-C/S |
| Mode | Charge Mode 3 |
| Tension de fonctionnement | AC400V±10%, 50Hz |
| Sortie du signal PWM | Max : 32A, 1-32A réglable |
| Fonction de base | 1 : Surveillance de fuite DC6mA RCMU 2 : Protection contre les surtempératures 3 : Protection contre les surtensions et sous-tensions 4 : Protection contre les surintensités 5 : Surveillance en temps réel de la tension, du courant et de la puissance |
| Fonction supplémentaire | 1 : Démarrage/arrêt de la charge par passage de carte RFID/NFC avec un dispositif auxiliaire de module RFID et cartes 2 : Fonction d'affichage LCD avec un dispositif auxiliaire d'écran LCD 3 : Fonction de verrouillage électronique avec un dispositif de verrouillage électronique 4 : Fonction DLB avec un dispositif auxiliaire de CT ou compteur kWh 5 : Fonction d'arrêt d'urgence avec un dispositif auxiliaire de bouton-poussoir |
| Protocole (communication) | -Protocole OCPP1.6J, Wifi, communication Ethernet |
| -Protocole Modbus-RTU et communication RS485 uniquement pour compteur kWh | |
| Tension auxiliaire de sortie | DC12V/100mADC5V/100mA |
| Température ambiante | -40℃-+50℃ |
| Humidité | <=85% |
| Mode de refroidissement | Refroidissement naturel |
| Mode d'installation | Montage sur PCB |
Dimensions
Dimensions

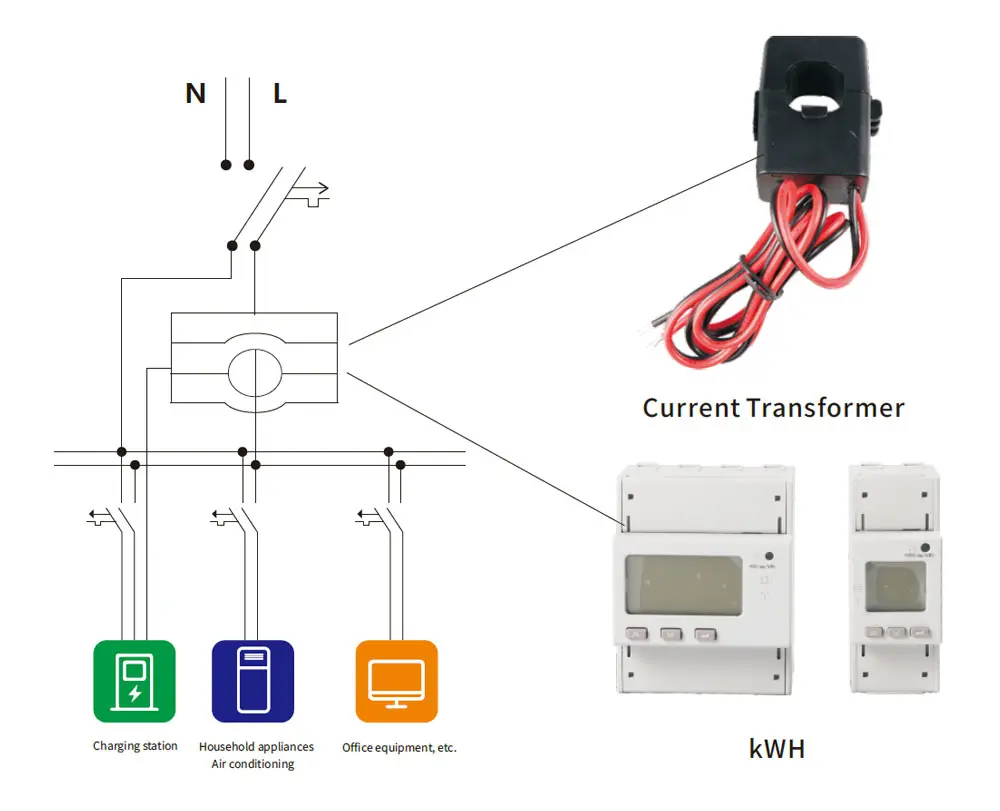

Légende d'Application de la Fonction DLB
