Prise de Recharge VE Monophasée EKESL 32A Type 2 avec Verrouillage
Prise de recharge VE femelle monophasée EKESL-1P-32A 32A avec verrouillage électronique
Profil du produit
Profil du produit
Les prises de la série EKESL sont utilisées pour les stations de recharge de niveau 2 de type B pour véhicules électriques,
EKESL-1P-32A signifie que le courant nominal est de 32A monophasé, la puissance maximale est de 7,3kW,
peut également être utilisée pour 3,7kW, la prise est équipée d'un verrouillage électronique

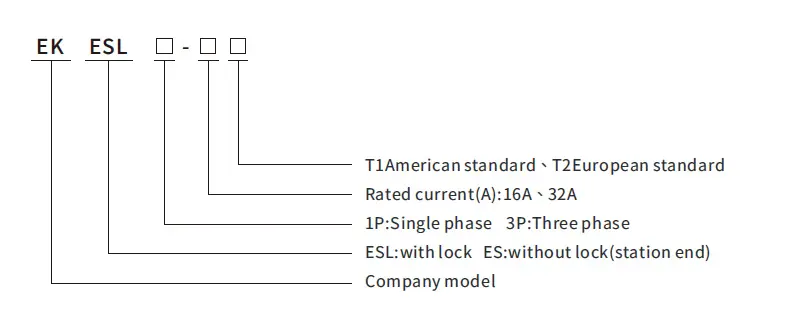

Règles de Dénomination
Signification de la préparation du modèle
Signification de la préparation du modèle
| Modèle | Spécification | Câble |
| EKES-1-16-T2 | Monophasé : 16A/230V | 3*2,5mm²+2*0,5mm² |
| EKES-1-32-T2 | Monophasé : 32A/230V | 3*6mm²+2*0,5mm² |
| EKESL-1-16-T2 | Monophasé : 16A/230V | 3*2,5mm²+2*0,5mm² |
| EKESL-1-32-T2 | Monophasé : 32A/230V | 3*6mm²+2*0,5mm² |
| EKES-3-16-T2 | Triphasé : 16A/400V | 5*2,5mm²+2*0,5mm² |
| EKES-3-32-T2 | Triphasé : 32A/400V | 5*6mm²+2*0,5mm² |
| EKESL-3-16-T2 | Triphasé : 16A/400V | 5*2,5mm²+2*0,5mm² |
| EKESL-3-32-T2 | Triphasé : 32A/400V | 5*6mm²+2*0,5mm² |
Données techniques
Données techniques
Performances Électriques
| Tension Nominale | 230V±10% 50Hz/400V±10% 50Hz |
| Courant Nominal | 16A、32A |
| Temps d'Utilisation | Fonctionnement continu 24h |
| Élévation de Température de la Borne Conductrice | ≤50K |
| Résistance d'Isolation | ≥500MΩ、DC500V |
| Tension de Tenue | 2500V/min |
| Résistance de Contact | ≤0,30Ω |
Performances Mécaniques
| Durée de Vie Mécanique | 50 000 cycles ou plus |
| Force d'Insertion / Extraction lors de la Connexion | <100N(P), <75N(V) |
| Résistance aux Chocs | Supporte le passage d'un véhicule de 2 tonnes ou une chute de 1m de hauteur sans dommage |
Matériaux Principaux
| Matériau du Conducteur | Alliage de cuivre + plaquage argent |
| Matériau du Boîtier | Matériau thermoplastique ignifuge, classe de résistance au feu UL94V-0 |
Conditions Ambiantes
| Température Ambiante | -40℃-+50℃ |
| Humidité | <85% |

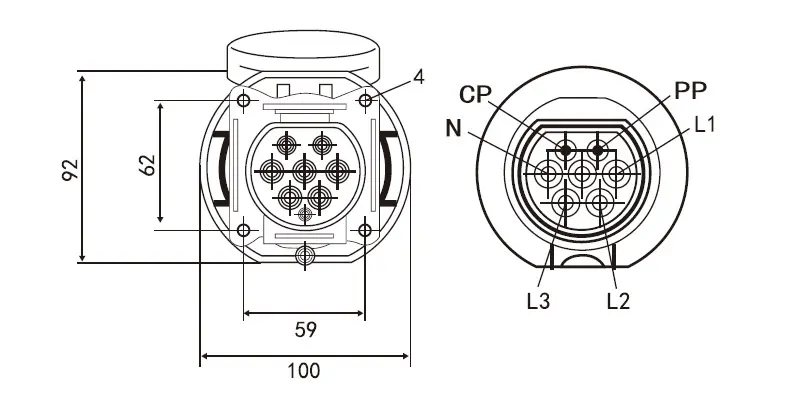

Dimensions
Dimensions
