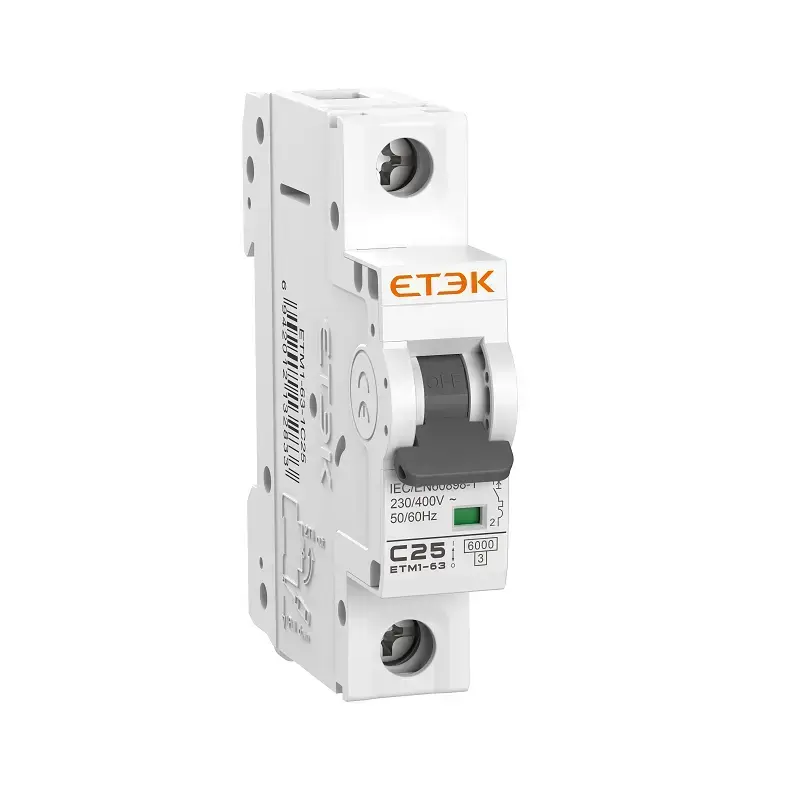

ETM1-63 6kA Disjoncteur miniature (MCB) I Certificat VDE BV CB CE
● Norme : IEC/EN 60898-1&IEC/EN 60947-2
● Type de déclenchement : Thermo-magnétique
● Courant assigné : 1~63A
● Tension assignée : 230/400V~240/415V
● Nombre de pôles : 1P,2P,3P,4P,1P+N,3P+N
● Pouvoir de coupure assigné : 6kA
● Courbe de déclenchement : B,C, D
● Température ambiante : -25…+40 ºC
● Connexion : Bidirectionnelle
● Certificats : VDE,BV CB, CE
Profil du produit
Profil du produit
Le ETM1-63 MCB est notre nouveau produit phare milieu/haut de gamme, conçu sur la plate-forme éprouvée EKM1-63. Il intègre plus de dix ans d'expérience, avec un design industriel optimisé et esthétiquement raffiné. Conforme aux normes IEC 60898-1 et IEC 60947-2, il est polyvalent pour les distributions résidentielles et industrielles. Le produit est certifié CB, CE et UKCA par VDE et BV. Il est le modèle principal de notre gamme complète ET, qui comprend des disjoncteurs à haut pouvoir de coupure (ETM1-63H, ETM1-63UH), une version continue (ETM1-63DC) et une gamme complète de DDR et d'interrupteurs différentiels.
ETM1-63 MCB : Protection de circuit nouvelle génération milieu/haut de gamme
-
Plate-forme : Design amélioré basé sur la structure fiable EKM1-63.
-
Normes : Double certification IEC 60898-1 (résidentiel) et IEC 60947-2 (industriel), adapté à un large éventail d'applications.
-
Certifications : Entièrement certifié avec des rapports CB, CE et UKCA délivrés par les organismes reconnus VDE et BV.
-
Design : Design industriel optimisé et de haute qualité.
Gamme complète ET :
-
MCB : ETM1-63H (10kA), ETM1-63UH (15kA), ETM1-63DC (DC MCB)
-
DDR : ETL1-63 DDR, EKL1-63B (DDR type B)
-
Interrupteurs différentiels : ETL3-63, ETL3-63B (type B), ETL3-63M (électromagnétique), ETL2-50
-
Interrupteurs sectionneurs : ETD1-125
Données techniques
Données techniques
| Norme | IEC/EN60898-1&IEC/EN60947-2 |
| Type de déclenchement | Thermo-magnétique |
| Nombre de pôles | 1P,1P+N,2P,3P,3P+N,4P |
| Courants assignés (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
| Tension assignée (Ue) | 240/415V~ |
| Fréquence assignée | 50/60Hz |
| Pouvoir de coupure assigné | 6 000A |
| Tension de tenue aux chocs (1,2/50) Uimp | 4 000V |
| Tension d'essai diélectrique à fréquence ind. pendant 1 min | 2kV |
| Tension d'isolement assignée Ui | 500V |
| Caractéristique de déclenchement thermique | (1,13-1,45) x In |
| Caractéristique de déclenchement magnétique | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
|
Résistance au feu (essai au fil incandescent)
|
960±15°C (Enveloppe) ; 650±10°C (Manette)
|
| Endurance électrique | 4 000 cycles |
| Endurance mécanique | 10 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température ambiante |
-25°C ~ +55°C, humidité max. 95 %
|
| Type de connexion aux bornes | Câble/Barre omnibus à broches |
| Section maximale de câble pour les bornes | 25mm2 |
| Couple de serrage maximal | 2,5N.m |
| Installation | Montage sur rail DIN 35mm |
| Connexion |
Bidirectionnelle
|

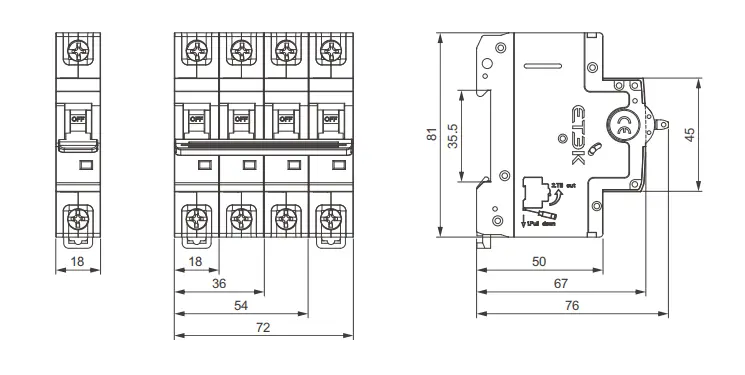

Dimensions
Dimensions

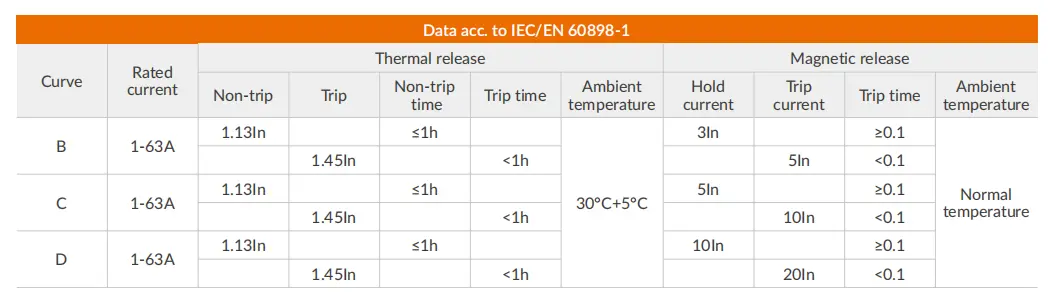

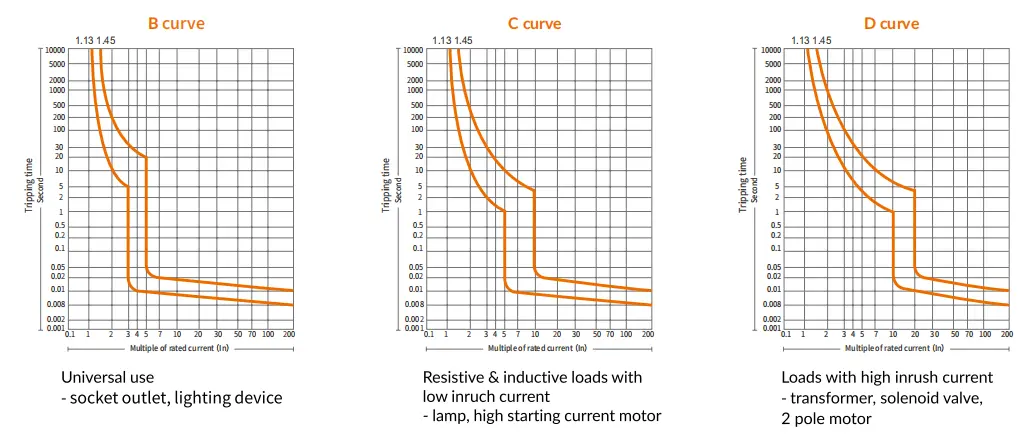

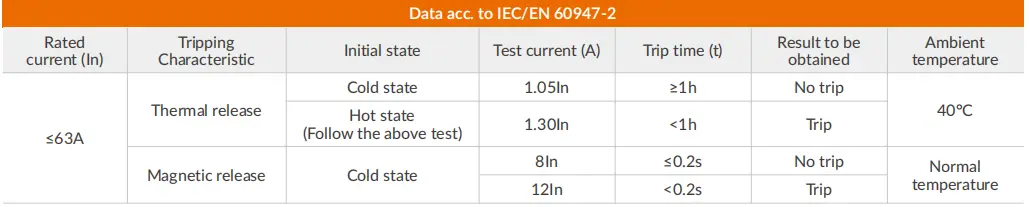

Caractéristique de déclenchement

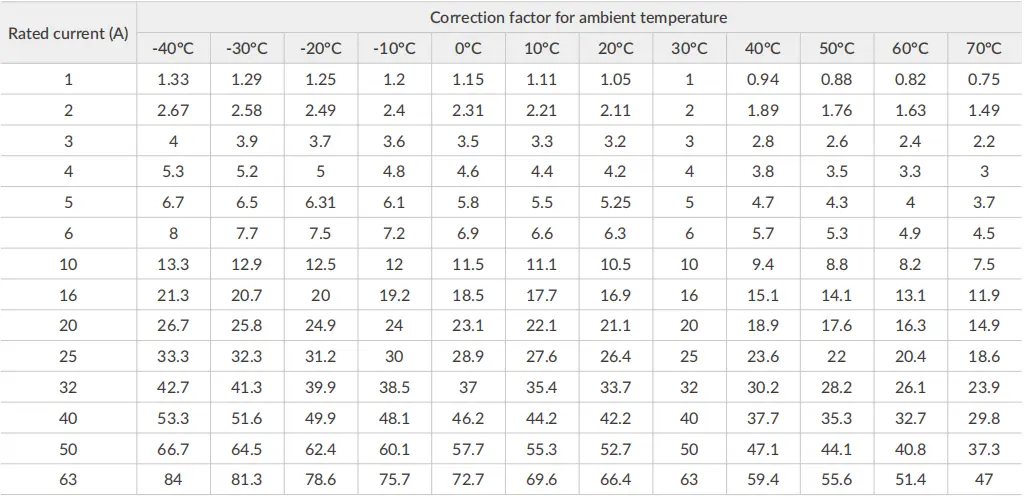

Tableau de déclassement en température
