EKM3-63P MCB enfichable | Pouvoir de coupure 6kA | Rail DIN

Données techniques

Norme du produit	IEC 60898-1
Caractéristiques de déclenchement	B,C
Plage de courant assigné (A)	1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A
Nombre de pôles	1P, 2P, 3P
Tension de service assignée (Ue) V CA	Unipolaire : 240/415 ; Multipolaire : 415
Tension d'isolement assignée (Ui) V CA	500
Tension de choc assignée (Uimp) kV	4
Pouvoir de coupure ultime assigné Icn (A) à 415V CA	6000
Pouvoir de coupure de service assigné Ics (A) à 415V CA	6000
Fréquence assignée (Hz)	50/60
Aptitude au sectionnement	Oui
Caractéristiques de déclenchement thermique	(1,13-1,45)×In

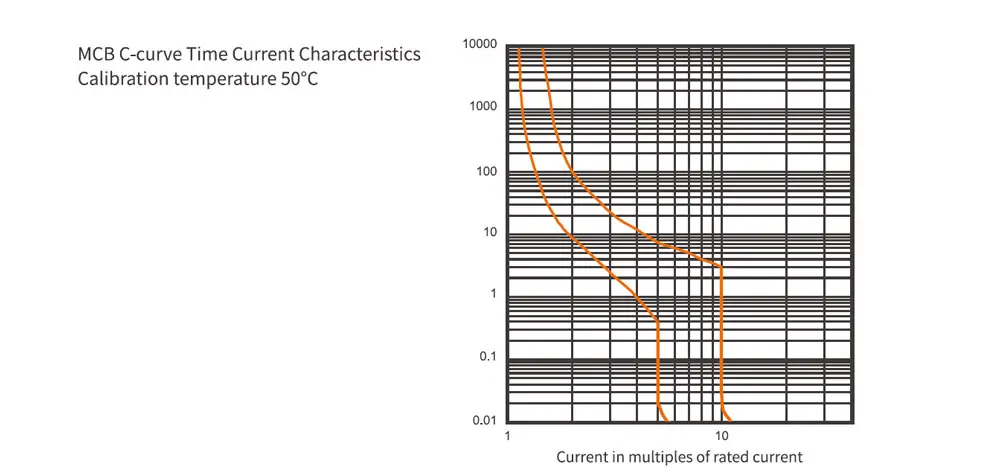

Caractéristiques de déclenchement magnétique	B:(3-5) x In, C: (5-10)×In
Endurance électrique (nombre de cycles de manœuvre)	≥10000
Classe de limitation d'énergie	3
Température de l'air ambiant de référence	50℃
Plage de températures de fonctionnement	-5℃ à +55℃
Degré de protection	Pour le boîtier : IP40 ; Pour les bornes : IP20
Capacité des bornes (mm²)	25
Couple de serrage (Nm)	2,5
Type de montage enfichable	Enfichable
Type de raccordement entrant	Barre omnibus enfichable
Type de raccordement sortant	Câbles / Barre omnibus

Courant assigné (A)	Facteur de correction pour la température ambiante
Courant assigné (A)	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃	70℃
1	1.2	1.15	1.11	1.05	1	0.94	0.88	0.82	0.75
2	2.4	2.31	2.21	2.11	2	1.89	1.76	1.63	1.49
3	3.6	3.5	3.3	3.2	3	2.8	2.6	2.4	2.2
4	4.8	4.6	4.4	4.2	4	3.8	3.5	3.3	3
5	6.1	5.8	5.5	5.25	5	4.7	4.3	4	3.7
6	7.2	6.9	6.6	6.3	6	5.7	5.3	4.9	4.5
10	12	11.5	11.1	10.5	10	9.4	8.8	8.2	7.5
16	19.2	18.5	17.7	16.9	16	15.1	14.1	13.1	11.9
20	24	23.1	22.1	21.1	20	18.9	17.6	16.3	14.9
25	30	28.9	27.6	26.4	25	23.6	22	20.4	18.6
32	38.5	37	35.4	33.7	32	30.2	28.2	26.1	23.9
40	48.1	46.2	44.2	42.2	40	37.7	35.3	32.7	29.8
50	60.1	57.7	55.3	52.7	50	47.1	44.1	40.8	37.3
63	75.7	72.7	69.6	66.4	63	59.4	55.6	51.4	47

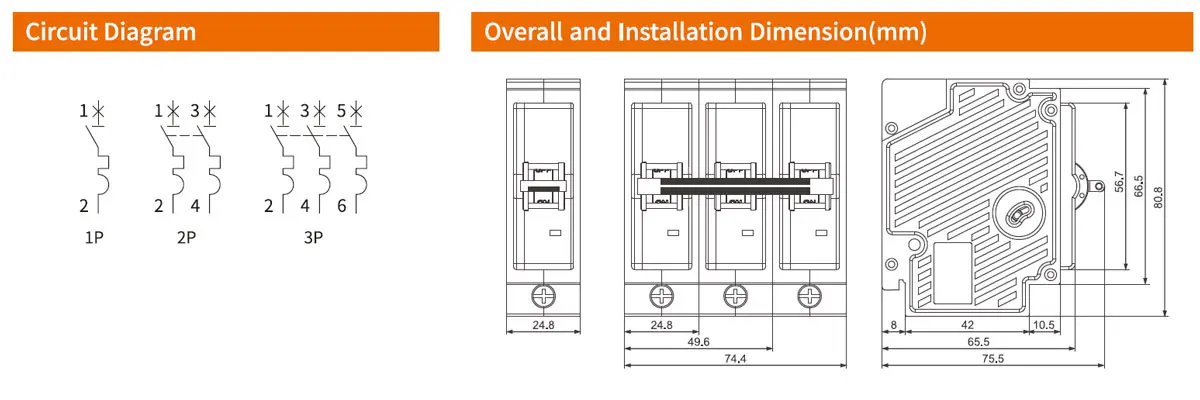

Dimensions

Données techniques
