Le chargeur VE ETEC EKEC1 avec protocole OCPP 1.6J prend en charge le montage mural ou sur poteau, les options de prise ou fiche, idéal pour un usage domestique et commercial. Fiable, sûr et compatible avec les systèmes OCPP.
Profil du produit
Profil du produit
La borne de recharge VE EKEC1 avec protocole OCPP1.6J utilise le protocole OCPP1.6J avec communication WIFI, Ethernet, 2G/3G/4G.
Pour les composants internes, nous utilisons des produits modulaires sur rail DIN, tels que le contrôleur de charge VE modulaire, le DDR et le contacteur modulaire.
Le compteur kWh est en option, diverses fonctions supplémentaires peuvent être configurées selon la demande du client. Les produits sont conformes à la norme IEC 61851-1.
Avantages :
1) La borne de recharge VE intègre un DDR type A + RCMU DC6mA ou un DDR type B conforme aux exigences de l'article 8.5 de la norme IEC 61851 relatif aux dispositifs de protection à courant différentiel. Le DDR intégré dispose d'un volet verrouillable, permettant la mise sous/hors tension ainsi que le test mensuel de la fonction DDR.
2) Peut être équipée d'un module RFID et de cartes, utilisant la carte pour démarrer/arrêter la charge. Le numéro de carte peut être personnalisé, et le client peut ajouter de nouvelles cartes (sans carte de facturation).
3) Peut être équipée d'un écran LCD affichant le courant et la tension assignés, le temps de charge, l'état de charge et les codes de défaut. Associée à un compteur kW, elle permet de lire en temps réel le statut courant/tension/puissance et dispose d'une protection contre les surintensités et les sur/sous-tensions.
4) Peut fonctionner avec un dispositif de surveillance de courant DLB pour une fonction DLB. Le dispositif peut utiliser un TC pour le monophasé ou un compteur kWh à communication RS485 pour le monophasé ou le triphasé.
5) Le type prise peut être équipé d'une serrure électronique.
6) Peut être personnalisé avec une protection contre le défaut de perte du PEN.
7) Les différentes puissances 3,5kW/7,3kW/11kW/22kW utilisent le même boîtier de chargeur.
8) Les dispositifs modulaires internes sont plus faciles à entretenir et à réparer. L'utilisation d'un contacteur modulaire au lieu d'un relais offre une meilleure durée de vie électrique et garantit une distance d'isolement électrique, résistant aux températures élevées et basses.
9) Le contrôleur interne peut être connecté au service d'exploitation avec protocole OCPP1.6J (protocole OCPP 2.0.1 en cours de développement).

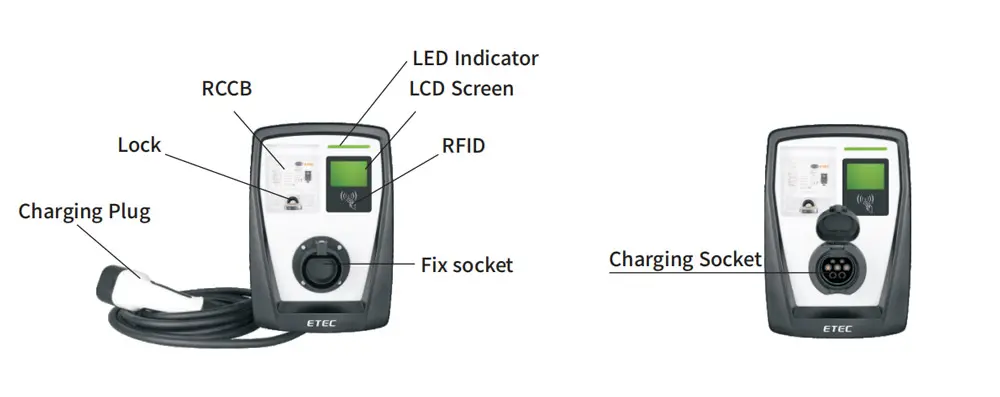

Présentation du produit
Signification de la préparation du modèle
Signification de la préparation du modèle
|
|
|
● : Par défaut |
Code de sélection |
|
Modèle |
|
|
EKEC1 |
|
Mode réseau |
Protocole Modbus-RTU |
Prise en charge de la communication RS485, débit en bauds : 9600, 8, n, |
M |
|
Protocole Ocpp1.6J |
Prise en charge Ethernet/Wifi/4G/3G/2G |
O |
|
|
Remarque |
Bandes et zones supportées par la carte SIM : |
|
|
|
Mode B/C |
Type prise (Mode B) |
S |
|
|
Type câble (Mode C), valeur par défaut 5M, autres longueurs personnalisables |
C |
||
|
Norme de prise et fiche |
Norme américaine Type 1 (T1) : SAE J1772 |
T1 |
|
|
Norme européenne Type 2 (T2) : IEC/EN 62196-2 |
T2 |
||
|
Norme chinoise : GB/T20234.2-2015 |
GBT |
||
|
Puissance |
3,6kW, AC230V±10% 50Hz, 16A, 1P+N+PE |
3 |
|
|
7,3kW, AC230V±10% 50Hz, 32A, 1P+N+PE |
7 |
||
|
11kW, AC400V±10% 50Hz, 16A, 3P+N+PE |
11 |
||
|
22kW, AC400V±10% 50Hz, 32A, 3P+N+PE |
22 |
||
|
Protection |
Dispositif de configuration |
|
|
|
Protection contre les surtempératures |
Protection contre la surtempérature de la puce |
● |
|
|
Protection à courant différentiel |
DDR type A + RCMU |
Protection à courant différentiel type A 30mA + DC6mA |
A |
|
DDR EV type A |
B |
||
|
DDR type B |
Protection à courant différentiel type B 30mA + DC |
C |
|
|
Disjoncteur type A + RCMU |
Protection à courant différentiel type A 30mA + DC6mA + protection contre les surcharges et courts-circuits |
D |
|
|
Disjoncteur EV type A |
E |
||
|
RCMU |
Protection à courant différentiel AC30mA + DC6mA selon norme IEC62955 (un DDR type A doit au minimum être installé en amont du chargeur) |
F |
|
|
Protection contre le défaut de perte du PEN |
Relais |
Utilisé pour le système TN-S britannique pour la protection contre la perte du PEN |
0 |
|
RFID |
Module RFID avec carte |
Prise en charge de la carte RFID pour démarrer/arrêter la charge |
1 |
|
Serrure électronique |
Serrure électronique |
Prise en charge du verrouillage de la fiche pendant la charge |
2 |
|
DLB |
Transformateur de courant |
TC connecté au circuit principal, monophasé uniquement |
3 |
|
Compteur kWh (externe) |
Compteur kWh connecté au circuit principal, monophasé ou triphasé. Pour les compteurs d'autres marques, veuillez consulter le manuel d'utilisation du chargeur. |
4 |
|
|
Affichage LCD |
Écran COG 2,8 pouces |
|
5 |
|
Protection contre les sur/sous-tensions, surintensités, |
Compteur kWh (interne) |
Protocole OCPP1.6J, choix par défaut d'un compteur kWM avec certificat MID |
6 |
|
Protection contre les surtensions |
Parafoudre |
Monophasé uniquement |
7 |
|
Arrêt d'urgence |
Arrêt d'urgence |
|
8 |
Note : Exemple de sélection de modèle : EKEC1-M-S-22-A-1245678
Données techniques
Données techniques
|
Modes de charge VE |
Charge Mode 3 |
|
Tension assignée |
AC 240V±10%, AC 420V±10% |
|
Courant assigné |
Max 16A, Max 32A |
|
Fréquence assignée |
50Hz |
|
Catégorie de surtension (OVC) |
OVC III |
|
Résistance d'isolation |
R > 1 MΩ |
|
Tension de tenue AC |
1430V |
|
Tension de tenue diélectrique de choc (1,2 μs/50 μs) (Uimp) |
4kV |
|
Protection contre les chocs électriques |
Classe I |
|
Durée de vie électrique (contacts) |
100 000 |
|
Durée de vie électrique (interface) |
100 000 |
|
Consommation en veille |
<8W |
|
Type de connexion VE |
Mode B (version prise) / Mode C (version câble) |
|
Interface universelle |
T1 : SAE J1772, T2 : IEC/EN 62196-2, GB/T : 20234.2-2015 |
|
Degré de pollution |
PD 3 |
|
Classe de protection IP |
IP54 |
|
Altitude en fonctionnement (m) |
<2000m |
|
Altitude du laboratoire d'essai |
<50m |
|
Humidité de fonctionnement |
3%~95% |
|
Température de fonctionnement |
-25℃ - 40℃ |
|
Refroidissement |
Refroidissement par air naturel |
|
Mode de montage |
Montage sur murs, poteaux ou positions équivalentes |
|
Conditions environnementales normales |
Usage intérieur ; usage extérieur |
|
Dimensions du produit (mm) |
357*245*123 |
|
Dimensions d'installation (mm) |
180*280 |
|
Le chargeur AC nécessite l'installation d'un disjoncteur externe pour la protection contre les surcharges et les courts-circuits dans le tableau de distribution en amont. |
|

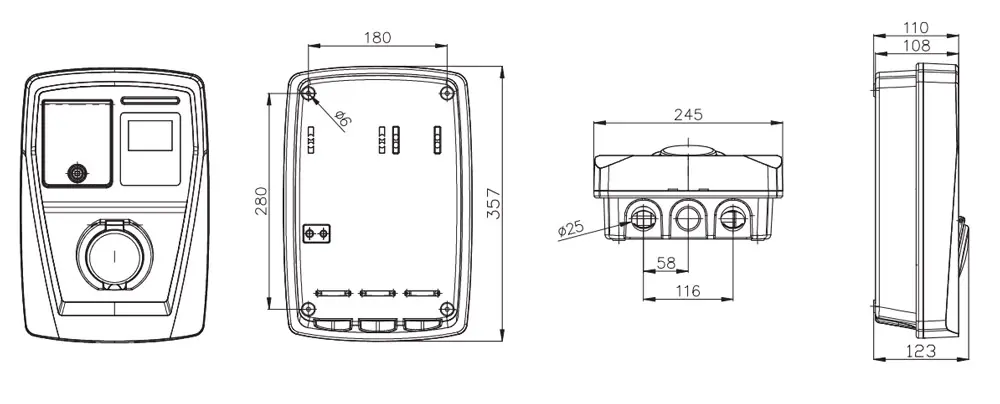

Dimensions
