ETEC EKEC4 Chargeur VE Basique | 3,6kW-22kW, DLB et RFID
Le chargeur VE basique ETEC EKEC4 prend en charge le montage mural ou sur poteau, les options de prise ou fiche, la charge monophasée (3,6kW/7,3kW) et triphasée (11kW/22kW), avec des fonctions DLB et RFID en option. Idéal pour un usage domestique et commercial.
Profil du produit
Profil du produit
L'EKEC4 est une borne de recharge murale de conception économique. Pour les composants internes, nous utilisons des produits modulaires sur rail DIN,
tels que le contrôleur de charge VE modulaire et le contacteur modulaire.
Les fonctions RFID et DLB peuvent être configurées selon la demande du client.
Les produits sont conformes à la norme IEC 61851-1.
Avantages :
1) Borne murale de petite taille, degré de protection IP 65.
2) Les dispositifs modulaires internes sont plus faciles à entretenir et à réparer. L'utilisation d'un contacteur modulaire au lieu d'un relais offre une meilleure durée de vie électrique et garantit une distance d'isolement électrique, résistant aux températures élevées et basses.
3) Les différentes puissances 3,5kW/7,3kW/11kW/22kW utilisent le même boîtier de chargeur.
4) Peut fonctionner avec un dispositif de surveillance de courant DLB pour une fonction DLB. Le dispositif peut utiliser un TC pour le monophasé ou un compteur kWh à communication RS485 pour le monophasé ou le triphasé.
5) Contrôleur interne avec protocole Modbus-RTU et RS485.

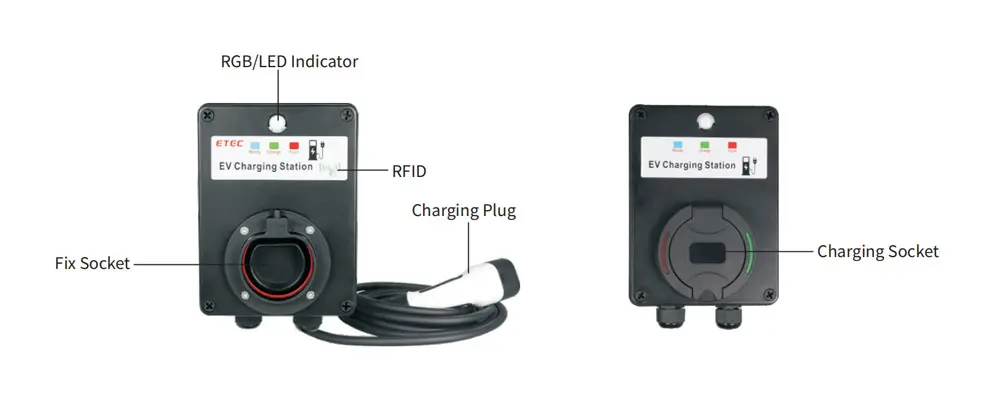

Présentation du produit
Signification de la préparation du modèle
Signification de la préparation du modèle
|
|
|
● : Par défaut |
Code de sélection |
|
Modèle |
|
EKEC4 |
|
|
Mode B/C |
Type prise (Mode B) |
S |
|
|
Type câble (Mode C), valeur par défaut 5M, autres longueurs personnalisables |
C |
||
|
Norme de prise et fiche |
Norme américaine Type 1 (T1) : SAE J1772 |
T1 |
|
|
Norme européenne Type 2 (T2) : IEC/EN 62196-2 |
T2 |
||
|
Norme chinoise : GB/T20234.2-2015 |
GBT |
||
|
Puissance |
3,6kW, AC230V±10% 50Hz, 16A, 1P+N+PE |
3 |
|
|
7,3kW, AC230V±10% 50Hz, 32A, 1P+N+PE |
7 |
||
|
11kW, AC400V±10% 50Hz, 16A, 3P+N+PE |
11 |
||
|
22kW, AC400V±10% 50Hz, 32A, 3P+N+PE |
22 |
||
|
Protection |
Dispositif de configuration |
|
|
|
Protection contre les surtempératures |
Protection contre la surtempérature de la puce |
● |
|
|
Protection à courant différentiel |
RCMU |
Protection à courant différentiel AC30mA + DC6mA selon norme IEC62955 (un DDR type A doit au minimum être installé en amont du chargeur) |
● |
|
Protection contre le défaut de perte du PEN |
Relais |
Utilisé pour le système TN-S britannique pour la protection contre la perte du PEN |
0 |
|
RFID |
Module RFID avec carte |
Prise en charge de la carte RFID pour démarrer/arrêter la charge |
1 |
|
Serrure électronique |
Serrure électronique |
Prise en charge du verrouillage de la fiche pendant la charge |
2 |
|
DLB |
Transformateur de courant |
TC connecté au circuit principal, monophasé uniquement |
3 |
|
Compteur kWh (externe) |
Compteur kWh connecté au circuit principal, monophasé ou triphasé. Pour les compteurs d'autres marques, veuillez consulter le manuel d'utilisation du chargeur. |
4 |
|
|
Protection contre les sur/sous-tensions, surintensités, |
Compteur kWh (interne) |
Compteur kWM avec certificat MID |
6 |
|
Protection contre les surtensions |
Parafoudre |
Monophasé uniquement |
7 |
|
Arrêt d'urgence |
Arrêt d'urgence |
|
8 |
Note : Exemple de sélection de modèle : EKEC4-S-T2-22-12
Données techniques
Données techniques
|
Modes de charge VE |
Charge Mode 3 |
|
Tension assignée |
AC 240V ±10%, AC 420V ±10% |
|
Courant assigné |
Max 16A, Max 32A |
|
Fréquence assignée |
50Hz |
|
Catégorie de surtension (OVC) |
OVC III |
|
Résistance d'isolation |
R > 1 MΩ |
|
Tension de tenue AC |
1430V |
|
Tension de tenue diélectrique de choc (1,2 μs/50 μs) (Uimp) |
4kV |
|
Protection contre les chocs électriques |
Classe I |
|
Durée de vie électrique (contacts) |
100 000 |
|
Durée de vie électrique (interface) |
100 000 |
|
Consommation en veille |
<8W |
|
Type de connexion VE |
Mode B (version prise) / Mode C (version câble) |
|
Interface universelle |
T1 : SAE J1772, T2 : IEC/EN 62196-2, GB/T : 20234.2-2015 |
|
Degré de pollution |
PD 3 |
|
Classe de protection IP |
IP54 |
|
Altitude en fonctionnement (m) |
<2000m |
|
Altitude du laboratoire d'essai |
<50m |
|
Humidité de fonctionnement |
3%~95% |
|
Température de fonctionnement |
-25℃— 40℃ |
|
Refroidissement |
Refroidissement par air naturel |
|
Mode de montage |
Montage sur murs, poteaux ou positions équivalentes |
|
Conditions environnementales normales |
Usage intérieur ; usage extérieur |
|
Dimensions du produit (mm) |
357*245*123 |
|
Dimensions d'installation (mm) |
180*280 |
|
Le chargeur AC nécessite l'installation d'un disjoncteur externe pour la protection contre les surcharges et les courts-circuits dans le tableau de distribution en amont. |
|
