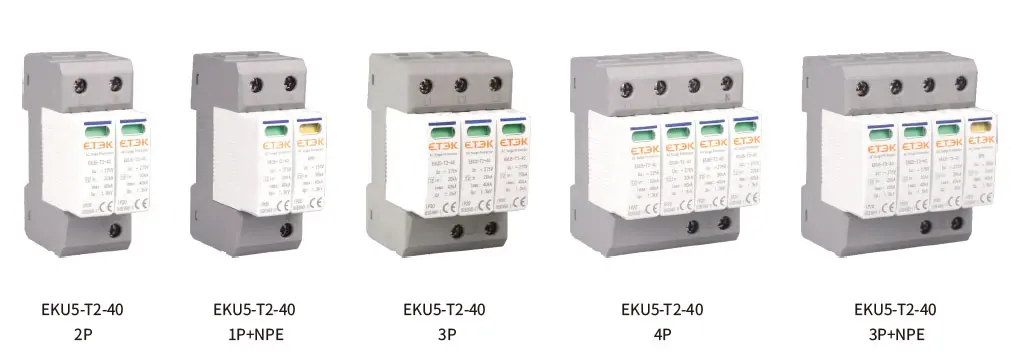

Profil du produit
Profil du produit
Signification de la préparation du modèle
Signification de la préparation du modèle
Liste de références par type de parafoudre
|
Nombre de pôles |
Tension continue maximale de fonctionnement AC |
||||
|
150 V |
275 V |
320 V |
385 V |
440 V |
|
|
1P |
EKU5-T2-40-1P150 |
EKU5-T2-40-1P275 |
EKU5-T2-40-1P320 |
EKU5-T2-40-1P385 |
EKU5-T2-40-1P440 |
|
2P |
EKU5-T2-40-2P150 |
EKU5-T2-40-2P275 |
EKU5-T2-40-2P320 |
EKU5-T2-40-2P385 |
EKU5-T2-40-2P440 |
|
3P |
EKU5-T2-40-3P150 |
EKU5-T2-40-3P275 |
EKU5-T2-40-3P320 |
EKU5-T2-40-3P385 |
EKU5-T2-40-3P440 |
|
4P |
EKU5-T2-40-4P150 |
EKU5-T2-40-4P275 |
EKU5-T2-40-4P320 |
EKU5-T2-40-4P385 |
EKU5-T2-40-4P440 |
|
1P+NPE |
EKU5-T2-40-1PN150 |
EKU5-T2-40-1PN275 |
EKU5-T2-40-1PN320 |
EKU5-T2-40-1PN385 |
EKU5-T2-40-1PN440 |
|
3P+NPE |
EKU5-T2-40-3PN150 |
EKU5-T2-40-3PN275 |
EKU5-T2-40-3PN320 |
EKU5-T2-40-3PN385 |
EKU5-T2-40-3PN440 |
|
Avec signalisation à distance |
|||||
|
1P |
EKU5-T2-40-1P150S |
EKU5-T2-40-1P275S |
EKU5-T2-40-1P320S |
EKU5-T2-40-1P385S |
EKU5-T2-40-1P440S |
|
2P |
EKU5-T2-40-2P150S |
EKU5-T2-40-2P275S |
EKU5-T2-40-2P320S |
EKU5-T2-40-2P385S |
EKU5-T2-40-2P440S |
|
3P |
EKU5-T2-40-3P150S |
EKU5-T2-40-3P275S |
EKU5-T2-40-3P320S |
EKU5-T2-40-3P385S |
EKU5-T2-40-3P440S |
|
4P |
EKU5-T2-40-4P150S |
EKU5-T2-40-4P275S |
EKU5-T2-40-4P320S |
EKU5-T2-40-4P385S |
EKU5-T2-40-4P440S |
|
1P+NPE |
EKU5-T2-40-1PN150S |
EKU5-T2-40-1PN275S |
EKU5-T2-40-1PN320S |
EKU5-T2-40-1PN385S |
EKU5-T2-40-1PN440S |
|
3P+NPE |
EKU5-T2-40-3PN150S |
EKU5-T2-40-3PN275S |
EKU5-T2-40-3PN320S |
EKU5-T2-40-3PN385S |
EKU5-T2-40-3PN440S |
Données techniques
Données techniques
|
Classification du parafoudre selon IEC/EN 61643-11 |
|
T2 |
T2 |
T2 |
T2 |
T2 |
|
Tension continue maximale de fonctionnement AC |
Uc |
150 V |
275 V |
320 V |
385 V |
440 V |
|
Tension continue maximale de fonctionnement AC |
Uc(N-PE) |
255 V |
255 V |
255 V |
255 V |
255 V |
|
Courant de décharge nominal (8/20 μs) |
In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
|
Courant de décharge maximal (8/20 μs) |
Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
|
Niveau de protection en tension |
Up |
≤0,8 kV |
≤1,3 kV |
≤1,5 kV |
≤1,8 kV |
≤2,0 kV |
|
Niveau de protection en tension 5 kA |
Up |
≤0,6 kV |
≤1,0 kV |
≤1,2 kV |
≤1,4 kV |
≤1,6 kV |
|
Niveau de protection en tension |
Up(N-PE) |
≤1,5 kV |
≤1,5 kV |
≤1,5 kV |
≤1,5 kV |
≤1,5 kV |
|
Fusible de sauvegarde maximal |
|
125 A gL |
||||
|
Temps de réponse |
tA |
≤25 ns |
||||
|
Temps de réponse |
tA(N-PE) |
≤100 ns |
||||
|
Plage de température de fonctionnement |
Tu |
-40 ℃ ~ 80 ℃ |
||||
|
Indication d'état de fonctionnement/défaut |
|
Vert/Rouge |
||||
|
Section minimale du câble |
|
4 mm² |
||||
|
Section maximale du câble |
|
35 mm² |
||||
|
Pour montage sur |
|
Rail DIN 35 mm |
||||
|
Matériau du boîtier |
|
Thermoplastique UL 94-V0 |
||||
|
Degré de protection |
|
IP20 |
||||
|
Nombre de pôles |
|
1P, 2P, 3P, 4P, 1P+NPE, 3P+NPE |
||||
Dimensions
Dimensions

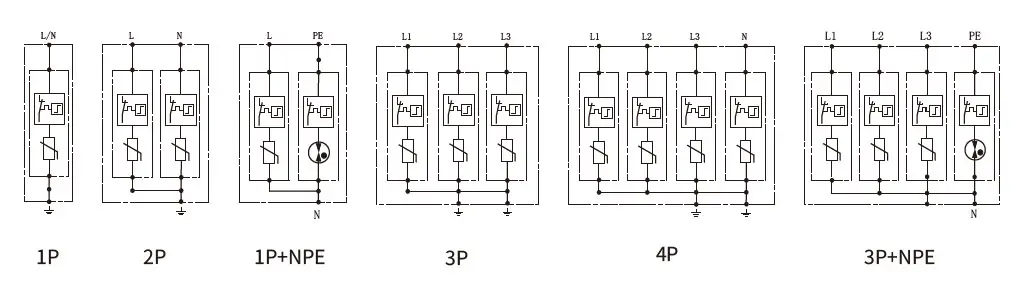

Schéma de circuit de base

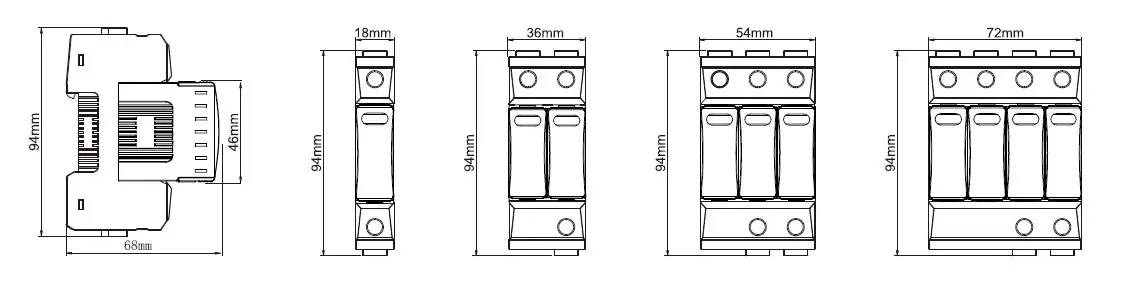

Dimensions d'ensemble et d'installation (mm)
ETEK Exhibition picture

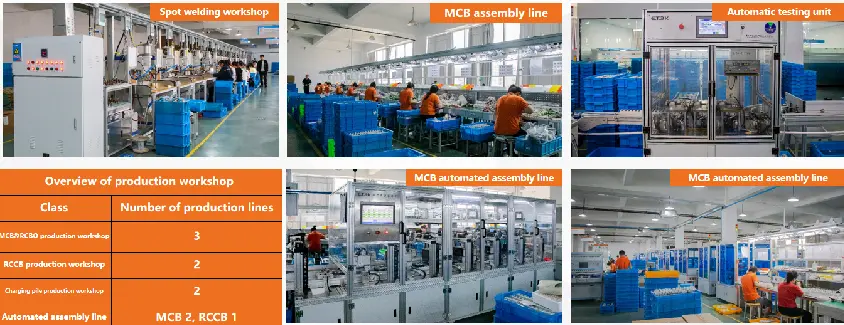

ETEK MCB Workshop

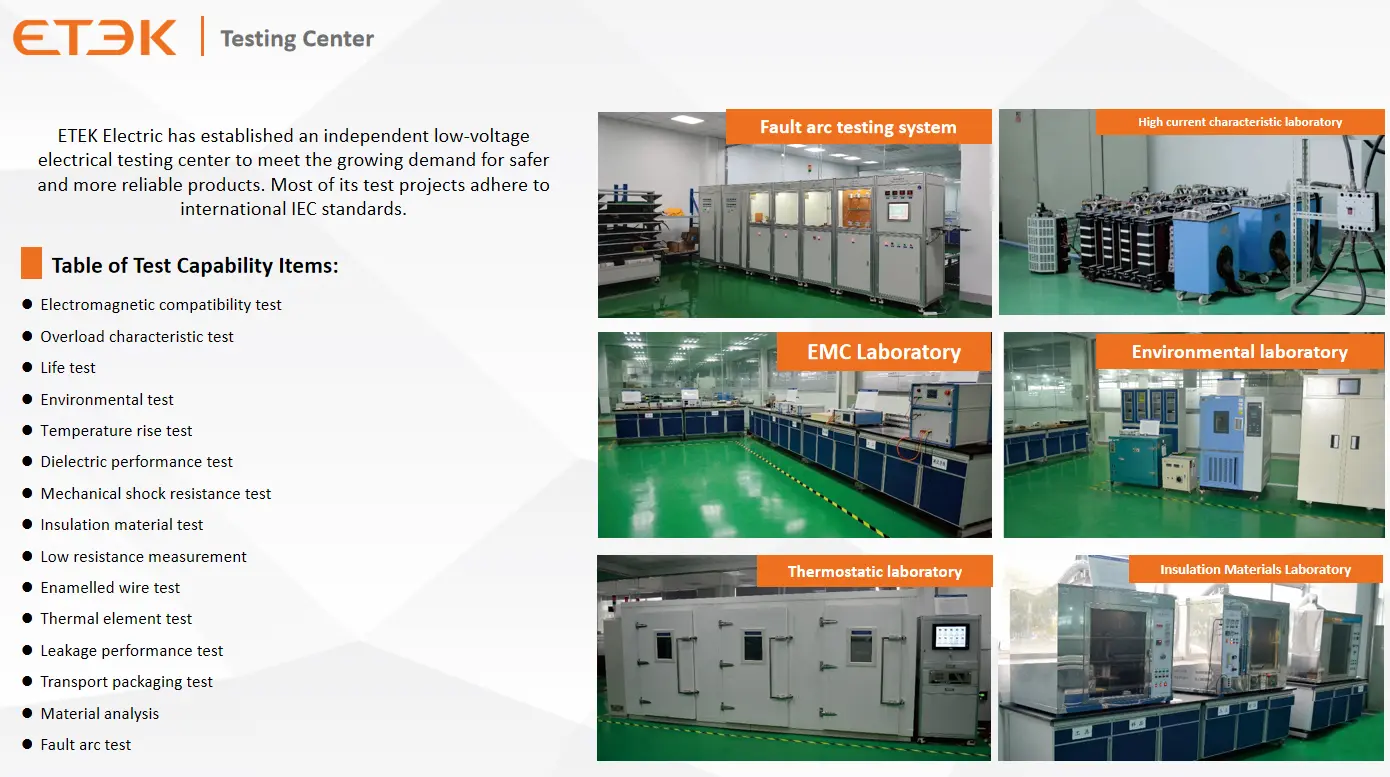

ETEK Lab
