Interrupteur de sectionnement DC IP65 | 32A solaire avec boîtier hermétique
EKD6-EL32R La fixation par vis n'interfère pas avec les performances d'étanchéité; Joints mécaniques multiples autour de l'axe garantissant la fiabilité de la conception waterproof et anti-humidité; Vis rotative en acier inoxydable ne rouille pas et ne s'humidifie pas; Interface de câble standard disponible avec joints d'étanchéité; Étanchéité interne dans les capots supérieur et inférieur, combinée à 2 vis, garantissant un degré de protection IP66;
Profil du produit
Profil du produit
Conception box-type IP66:
-
La fixation par vis n'interfère pas avec les performances d'étanchéité;
-
Joints mécaniques multiples autour de l'axe garantissant la fiabilité de la conception waterproof et anti-humidité;
-
Vis rotative en acier inoxydable ne rouille pas et ne s'humidifie pas;
-
Interface de câble standard disponible avec joints d'étanchéité;
-
Étanchéité interne dans les capots supérieur et inférieur, combinée à 2 vis, garantissant un degré de protection IP66;
SAFE-LOCK avec trois positions de rotation, réduisant le risque de manipulation.
L'interrupteur est compatible avec différents câbles: M25, M20, M16 et M12, ainsi qu'avec des presse-étoupes waterproof optionnels et des connecteurs MC4.
Caractéristiques de l'intégration à l'intérieur de l'interrupteur marche/arrêt:
-
Structure compacte, avec option 2 ou 4 pôles DC;
-
Incorporant une action de commutation indépendante de l'utilisateur, mécanisme à ressort, pour assurer une action de rupture/mise sous tension très rapide, garantissant que la déconnexion des circuits de charge et la suppression de l'arc se produisent normalement dans les 5ms.
-
Mécanisme de contact autonettoyant, réduisant la perte de puissance et l'abrasion, améliorant la performance de conduction, réduisant la résistance et la perte d'énergie de l'interrupteur, prolongeant le cycle de commutation.
-
Double mécanisme d'extinction d'arc, magnétique et gorges d'arc, efficacité de retenue de l'arc, en particulier les arcs DC.
Signification de la préparation du modèle
Signification de la préparation du modèle
|
Types |
|
|
|
|
|
|
Spécifications |
Bouchon waterproof M25 |
Presse-étoupe M25 |
Presse-étoupe M16 |
2MC4/H4 (Optionnel) |
4MC4/H4 (Optionnel) |
|
Strings indépendants |
1 ou 2 |
1 ou 2 |
1 |
1 |
1 |
|
Types recommandés |
TOUS |
TOUS |
2/2H/4S/4T/4B |
2/2H/4S/4T/4B |
4 |
|
Référence |
Spécification |
|
EKD6-EL32R-2 |
Interrupteur de sectionnement DC avec boîtier IP65 2P 32A 2 séries |
|
EKD6-EL32R-2H |
Interrupteur de sectionnement DC avec boîtier IP65 4P 32A 4 séries |
|
EKD6-EL32R-4 |
Interrupteur de sectionnement DC avec boîtier IP65 4P 32A 4 séries |
|
EKD6-EL32R-4S |
Interrupteur de sectionnement DC avec boîtier IP65 4P 32A 4 séries |
|
EKD6-EL32R-4B |
Interrupteur de sectionnement DC avec boîtier IP65 4P 32A 4 séries |
|
EKD6-EL32R-4T |
Interrupteur de sectionnement DC avec boîtier IP65 4P 32A 4 séries |
Données techniques
Données techniques
|
Catégorie d'utilisation DC-PV1/DC-PV2 |
Série |
N° de strings |
Référence |
Configuration des contacts |
|||||||
|
500V |
600V |
700V |
800V |
900V |
1000V |
1200V |
1500V |
||||
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
1 |
EKD6-EL32R-2 |
|
|
58 |
58 |
58 |
45 |
23 |
16 |
13 |
7 |
4 |
1 |
EKD6-EL32R-2H |
|
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
2 |
EKD6-EL32R-4 |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-EL32R-4S |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-EL32R-4B |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-EL32R-4T |
|
|
Paramètres principaux |
EL32R |
|
|
Tension d'isolation nominale Ui |
1500V |
|
|
Courant thermique nominal Ith |
32A |
|
|
Tension de tenue aux chocs nominale Uimp |
8000V |
|
|
Pouvoir de fermeture nominal de court-circuit Icm |
2H |
1700A |
|
2,4 |
1000A |
|
|
Courant de court-circuit conditionnel nominal Icc |
5000A |
|
|
Taille maximale du fusible gL (gG) |
80A |
|
| Sections maximales des câbles (incl. cavalier) | ||
| Massif ou standard | mm2 | 4-16 |
| Flexible | 4-10 | |
| Flexible (+ embout de câble multibrin) | 4-10 | |
| Couple | ||
| Couple de serrage des vis de borne M4. | Nm | 1.2-1.8 |
| Couple de serrage des vis de montage sur panneau ST4.2 (acier inoxydable 304) | 1.5-2.0 | |
| Couple de serrage des vis de bouton M3 | 0.5-0.7 | |
| Couple de commutation marche ou arrêt | 0.9-1.3 | |
|
Paramètres généraux
|
|||||
|
Méthode de montage |
Montage mural ou installation par vis |
||||
|
Type de bouton |
C |
||||
|
|
|||||
|
Positions du bouton |
ARRÊT à 9h, MARCHE à 12h |
||||
|
Durée de vie mécanique |
10000 |
||||
|
Nombre de pôles DC |
2 ou 4 |
||||
|
Distance des contacts (par pôle) |
8 |
||||
|
Température de fonctionnement |
-40 à +70℃ |
||||
|
Température de stockage |
-40 à +85℃ |
||||
|
Degré de pollution |
2 |
||||
|
Catégorie de surtension |
III |
||||
|
Indice de protection IP de l'axe et de l'écrou de montage |
IP66 |
||||

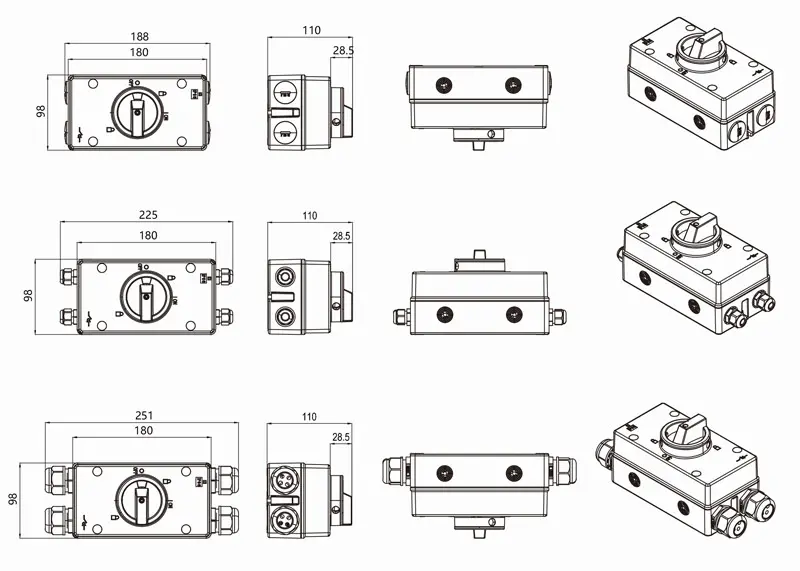

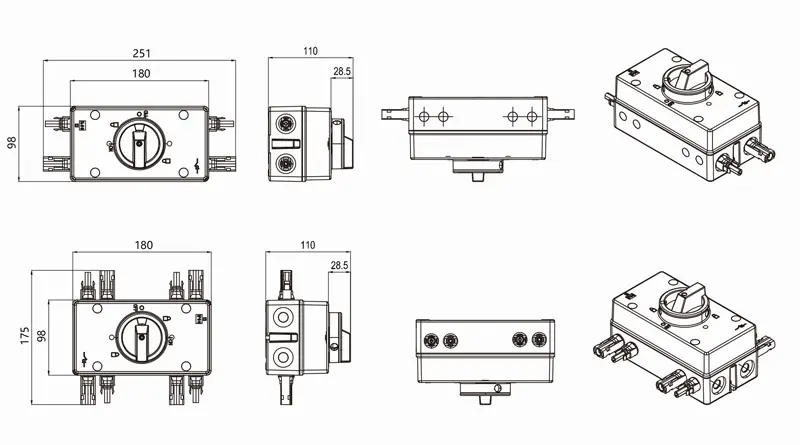

Dimensions
Dimensions
