Sectionneurs DC série EKHD

PDF

Profil du produit

Facile à installer

●Câblage: L'interrupteur est non polarisé, tous types de câblage et connexions sont possibles.

●Accès facile sans outils, et les contacts auxiliaires peuvent être intégrés sans outils.

●Le mécanisme de fonctionnement peut être centré pour répondre aux exigences d'installation.

Fonctionnement sûr et fiable

●Indicateur de position fiable grâce aux contacts visibles.

●L'ouverture et la fermeture de l'interrupteur sont entièrement indépendantes de la vitesse de fonctionnement, garantissant un fonctionnement sûr dans toutes les conditions.

●Haute tenue en température: sans modération jusqu'à 70°C.

●Température ambiante: -40°C à +70°C.

Conçu pour les environnements difficiles

●Essai de vibration (de 13,2 à 100Hz à 0,7g).

●Essai de choc (15g pendant trois cycles).

●Essai en ambiance humide (2 cycles, 55°C/131F avec 95% d'humidité).

●Essai au brouillard salin (3 cycles avec stockage en humidité, 40°C/104F, 93% d'humidité après chaque cycle).

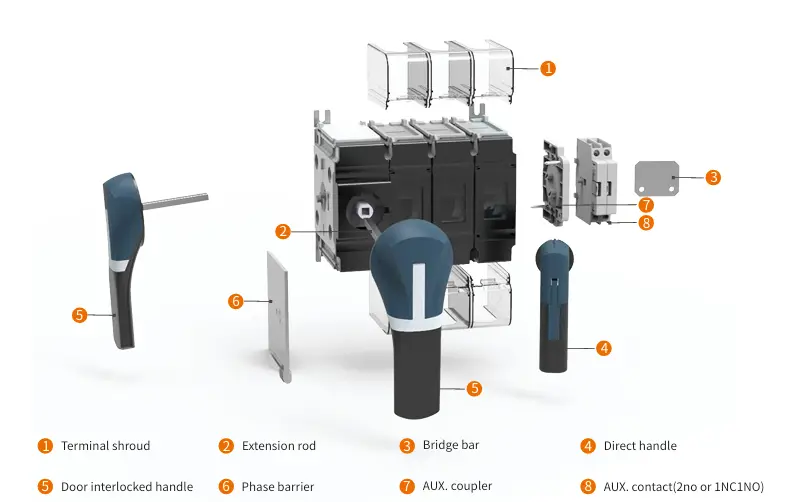

Montage facile du contact AUX.

●Pôle PE en montage latéral

●Contact auxiliaire en montage latéral: P1: 1NO+1NF P2: 2NO P3: 1NO

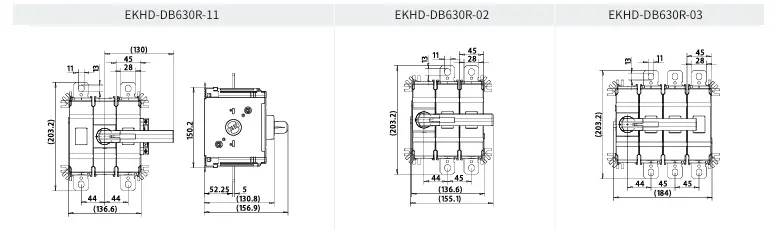

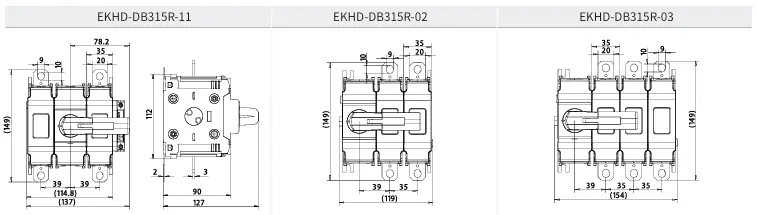

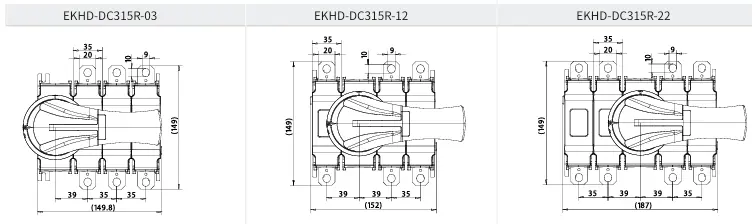

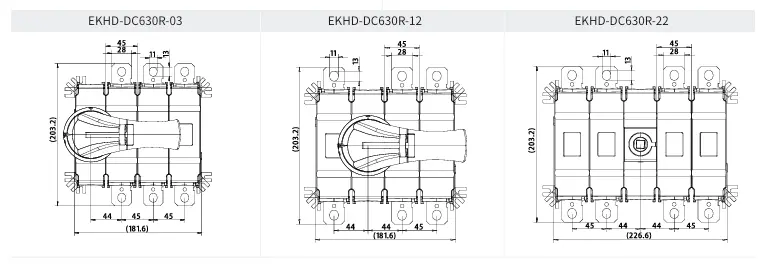

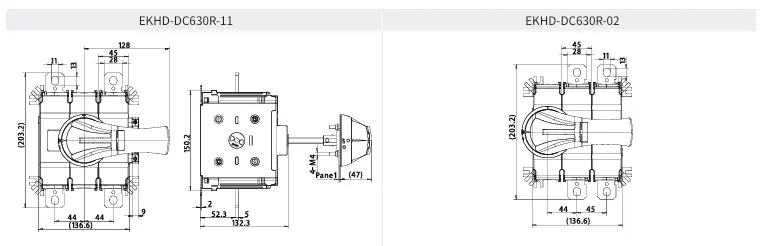

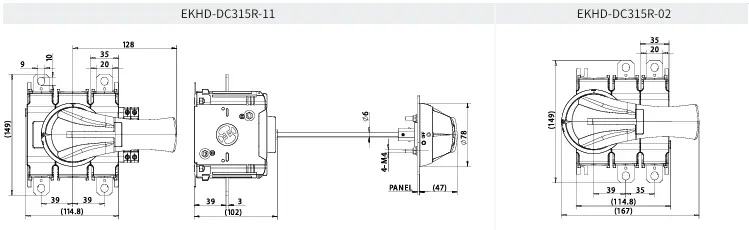

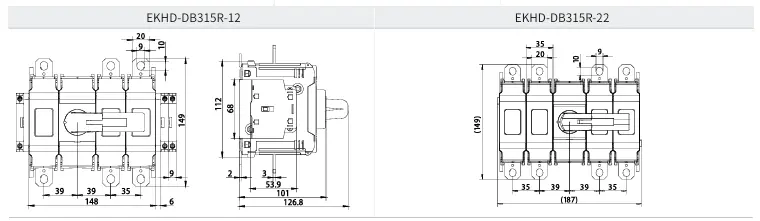

Signification de la préparation du modèle

N°	Description	Code
1	Sectionneur DC haute tension	EKHD
2	Tension nominale	N: 1000Vdc T: 1500Vdc

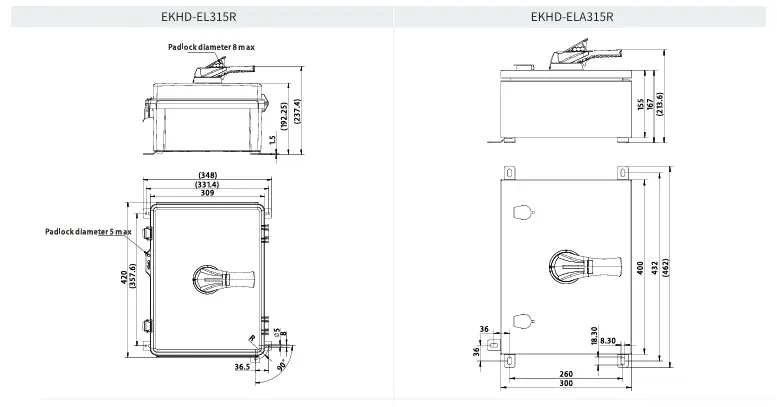

3	Méthode d'installation	DB: Manoeuvre directe de la poignée dans l'armoire EL: Boîtier en plastique DC: Poignée extérieure ELA: Boîtier métallique
4	Courant nominal	160, 250, 315, 400, 630, 800
5	Verrou du bouton	R: Avec verrou Nil: Sans verrou
6	Configuration des pôles	02, 11, 03, 12, 22

*Note: Le chiffre de gauche représente le nombre sur le côté gauche du mécanisme de manoeuvre, et le chiffre de droite représente le nombre sur le côté droit du mécanisme de manoeuvre

*Note: Accessoires

Barrière de phase: PB315 pour EKHD-315, PB630 pour EKHD-630;
Écran de borne: TS315 pour EKHD-315, TS630 pour EKHD-630;
Tige d'extension: ER0620/ER1020, 0620 représente la taille de la tige carrée 6, longueur 200, 1020 représente la taille de la tige carrée 10, longueur 200, et la longueur peut être personnalisée.

Données techniques

Courant nominal (Ie)	160A	250A	315A	315H	400A	630A	800A
Taille du cadre	EKHD-315				EKHD-630
Courant thermique (Ith)	160	250	315	400	400	630	800
Tension d'isolation nominale (Ui)	1500	1500	1500	1500	1500	1500	1500
Tension de tenue aux chocs nominale Uimp (kV)	12	12	12	12	12	12	12

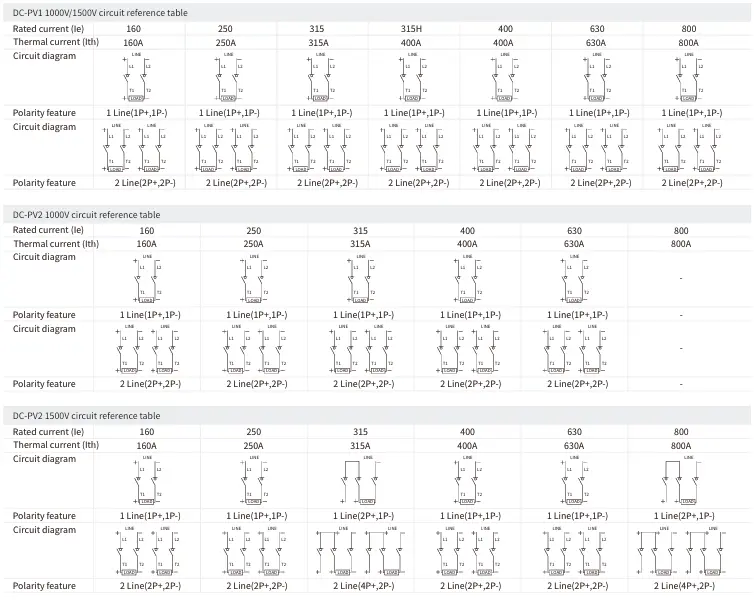

Code	Nombre de pôles		Tension nominale	Catégorie d'utilisation	Ie(A)	Ie(A)	Ie(A)	Ie(A)	Ie(A)	Ie(A)	Ie(A)
EKHDN	2P (1P+, 1P-)	4P (2P+, 2P-)	1000VDC	DC-PV1/DC-21B	160	250	315	400	400	630	800
EKHDT	2P (1P+, 1P-)	4P (2P+, 2P-)	1500VDC	DC-PV1/DC-21B	160	250	315	400	400	630	800
EKHDT	3P (1P+, 1P-)	6P (4P+, 2P-)	1500VDC	DC-PV1/DC-21B	-	-	-	-	-	-	-
	Nombre de pôles		Tension nominale	Catégorie d'utilisation	Ie(A)	Ie(A)	Ie(A)	Ie(A)	Ie(A)	Ie(A)	Ie(A)
EKHDN	2P (1P+, 1P-)	4P (2P+, 2P-)	1000VDC	DC-PV2	160	250	315	-	400	630	800
EKHDT	2P (1P+, 1P-)	4P (2P+, 2P-)	1500VDC	DC-PV2	100	160	250	-	400	630	800
EKHDT	3P (1P+, 1P-)	6P (2P+, 2P-)	1500VDC	DC-PV2	-	-	315	-	-	-	-

La capacité de court-circuit est entre 1000 et 1500VDC (sans protection)
Courant de court-circuit admissible de courte durée nominal Icw 1s (kAeff)	Icw	5	5	5	5	8	8	8
Pouvoir de fermeture nominal de court-circuit Icm (kAcrête) - 60ms	Icm	10	10	10	10	10	10	10
Câble
Section recommandée du câble rigide (mm)		70	120	185	185	240	2x185	2x240
Largeur recommandée du bus (mm)		20	20	20	20	25	25	25
Caractéristiques mécaniques
Durabilité (nombre de cycles de manoeuvre)		8000	8000	8000	8000	8000	8000	8000
Nombre de cycles de manoeuvre avec courant		1000	1000	1000	1000	1000	1000	1000
