Isolateur DC Solaire 1000V 32A | Interrupteur sur Rail DIN avec Verrouillage de Securite
Isolateur serie EKD6-DB32. Cablage en parallele, aperture plus grande, cablage beaucoup plus facile. Appropriate pour module de tableau de distribution avec installation a verrou. Temps d'extinction de l'arc inferieur a 3ms. Conception modulaire. 2 et 4 poles au choix. Conforme a IEC60947-3(ed.3.2):2015, norme DC-PV1.
Profil du produit
Profil du produit

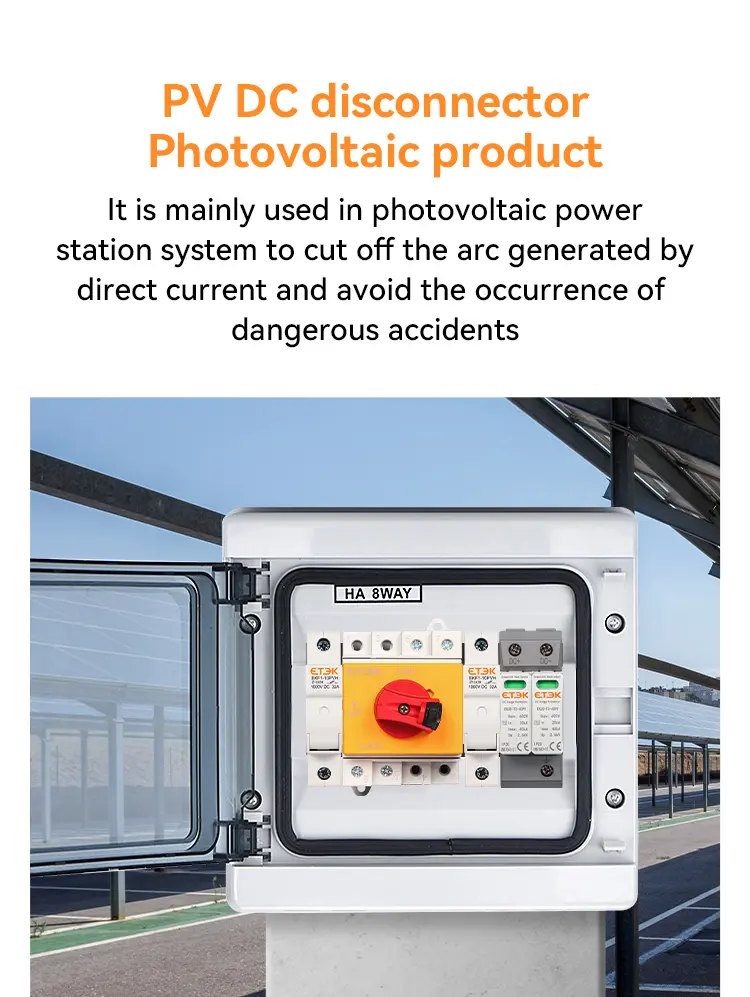

Un interrupteur-sectionneur DC est un dispositif de securite electrique qui se deconnecte manuellement des modules dans un systeme PV solaire. Dans les applications PV, les interrupteurs-sectionneurs DC sont utilises pour deconnecter manuellement les panneaux solaires pour la maintenance, l'installation ou la reparation.
Dans la plupart des installations PV solaires, deux interrupteurs-sectionneurs DC sont connectes a une meme corde. Normalement, un interrupteur est place pres du champ PV et l'autre pres de l'entree DC de l'onduleur. Cela permet de garantir que la deconnexion peut etre effectuee au sol et au niveau du toit. Les interrupteurs-sectionneurs DC peuvent etre polarises ou non polarises. Pour les interrupteurs-sectionneurs DC polarises, ils sont disponibles en configurations a deux, trois et quatre poles.
-
Cablage en parallele, aperture plus grande, cablage beaucoup plus facile.
-
Appropriee pour module de tableau de distribution avec installation a verrou.
-
Temps d'extinction de l'arc inferieur a 3ms.
-
Conception modulaire. 2 et 4 poles au choix.
-
Conforme a IEC60947-3(ed.3.2):2015, norme DC-PV1.
Signification de la préparation du modèle
Signification de la préparation du modèle
|
EKD6-DB32-2 |
Isolateur DC 2P 32A 2series |
|
EKD6-DB32-4 |
Isolateur DC 4P 32A 4series |
|
EKD6-DB32-4S |
Isolateur DC 4P 32A 4series |
|
EKD6-DB32-4B |
Isolateur DC 4P 32A 4series |
|
EKD6-DB32-4T |
Isolateur DC 4P 32A 4series |
Données techniques
Données techniques
|
Categorie d'utilisation DC-PV1/DC-PV2 |
Serie |
Nb de Cordes |
Reference |
Configuration des Contacts |
|||||||
|
500V |
600V |
700V |
800V |
900V |
1000V |
1200V |
1500V |
||||
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
1 |
EKD6-DB32-2 |
|
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
2 |
EKD6-DB32-4 |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-DB32-4S |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-DB32-4B |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-DB32-4T |
|
|
Parametres Principaux |
DB32 |
|
|
Tension assignee d'isolement |
1500V |
|
|
Courant thermique conventionnel |
32A |
|
|
Tension de choc assignee |
8000V |
|
|
Pouvoir de coupure assigne en court-circuit |
2,4 |
1000A |
|
Courant de court-circuit conditionnel assigne |
5000A |
|
|
Taille maximale du fusible |
80A |
|
| Sections maximales des cables (y compris pont) | ||
| Massif ou standard | 4-16 mm2 | |
| Souple | 4-10 mm2 | |
| Souple (+ embout de cable multibrin) | 4-10 mm2 | |
| Couple de serrage | ||
| Couple de serrage vis de bornier M4. | Nm | 1.2-1.8 |
| Couple de serrage vis du bouton M3. | 0.5-0.7 | |
| Couple de man oeuvre | 0.9-1.3 | |
| Parametres generaux | ||
| Methode de montage | Montage sur trou unique | |
| Type de bouton |  |
|
| Positions du bouton | ARRET a 9h, MARCHE a 12h | |
| Durabilite mecanique | 1000 | |
| Nombre de poles DC | 2 ou 4 | |
| Temperature de fonctionnement | -40 a +70℃ | |
| Temperature de stockage | -40 a +85℃ | |
| Degres de pollution | 2 | |
| Categorie de surtension | III | |
| Indice de protection IP de l'axe et ecrou de montage | IP66 | |
Dimensions
Dimensions

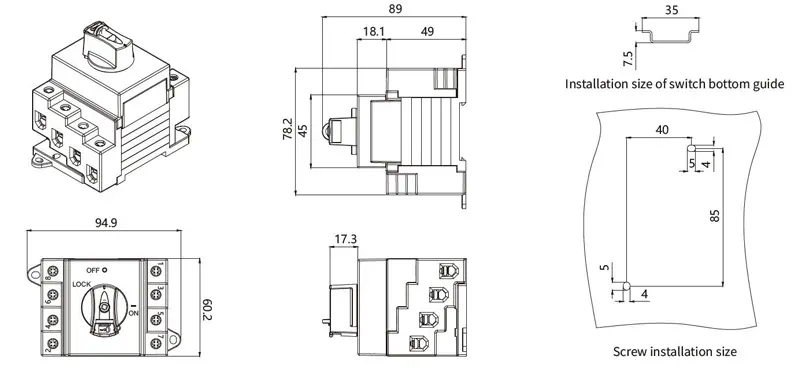

Dimensions d'Installation

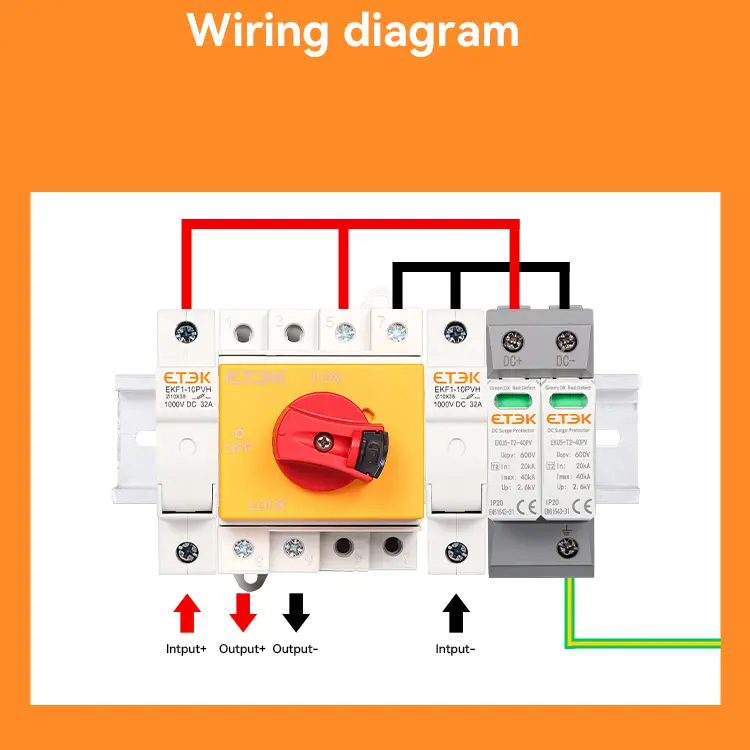

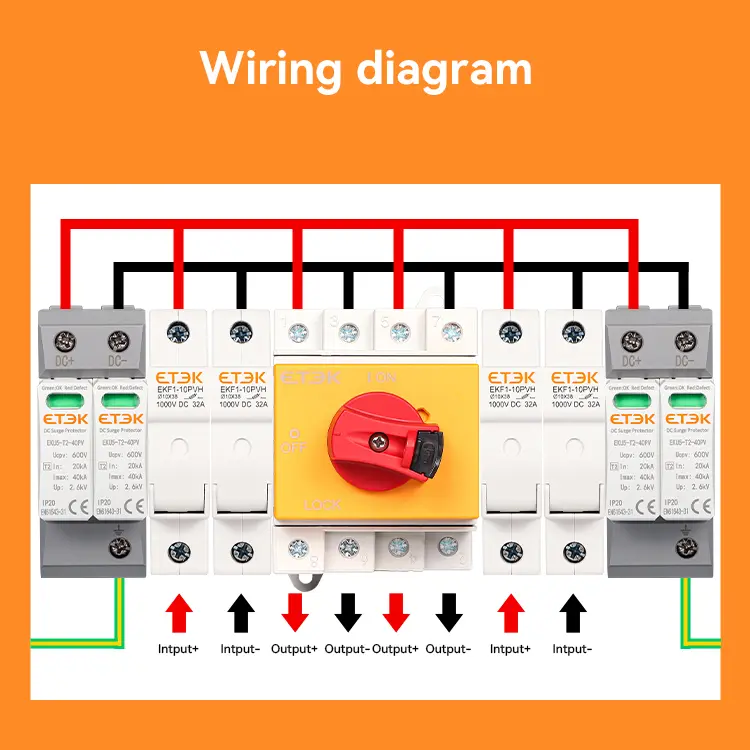

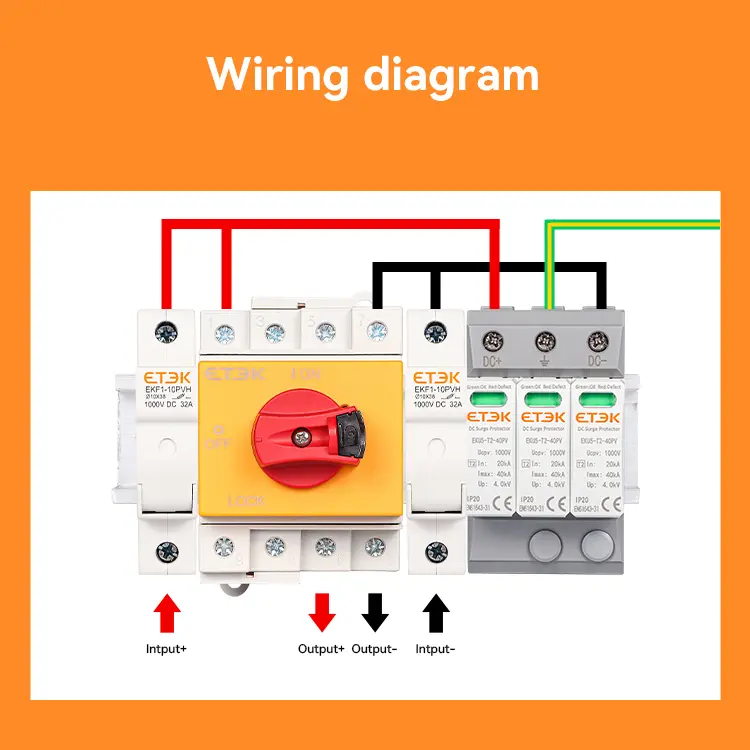

Schema de Cablage
