Interrupteur de sectionnement DC série EKDS7

L'interrupteur de déconnexion DC série EKDS7 est un dispositif d'isolation électrique haute performance conçu spécifiquement pour les systèmes photovoltaïques (PV) solaires haute tension 1500V. Il présente une conception sans polarité, une configuration modulaire, un excellent degré de protection et des performances électriques supérieures, garantissant un fonctionnement sûr, une maintenance pratique et une protection fiable pour les centrales photovoltaïques.

PDF

Profil du produit

•Interrupteur de sectionnement DC sans polarité
•Conception modulaire, disponible 2 à 10 niveaux. •Montage par trou unique, montage sur panneau, tableau de distribution, embrayage de porte ou boîtier disponibles. •Conception d'étanchéité dynamique et matériaux d'étanchéité de classe mondiale garantissant un indice de protection IP66. •Conception de tension d'isolation DC 1500V, testée IEC/EN60947-3, TUV, CE disponibles.
•Résistance aux chocs: IK08 •Courant nominal: 13A, 20A, 25A, 40A, 50A

Signification de la préparation du modèle

Code	Signification
①	ETEK
②	Interrupteur de sectionnement DC
③	Série 7
④	Type de montage: DB: Installation sur rail PM: Montage sur panneau DC: Verrouillage de porte HM: Montage par trou EL: Boîtier

Code	Signification
⑤	Courant nominal: 13: 13A; 20: 20A; 25: 25A; 40: 40A; 50: 50A
⑥	Pôles: 2P, 3P, 4P, 6P, 8P, 10P 2H, 3H, 4H 4T, 4B, 4S, 3T, 6T, 9T
⑦	R: Verrouillable Nil: Sans verrou

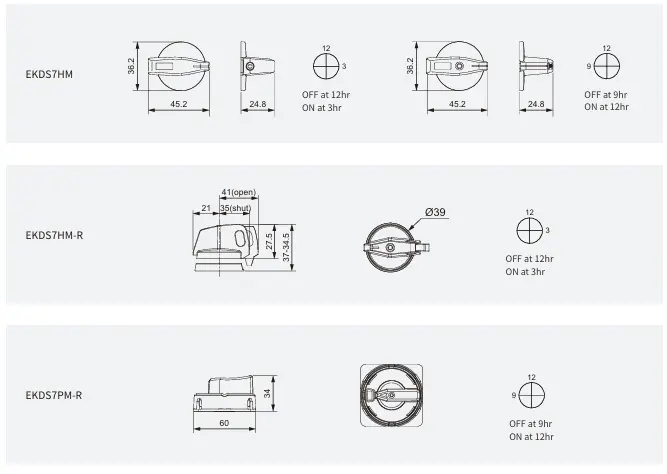

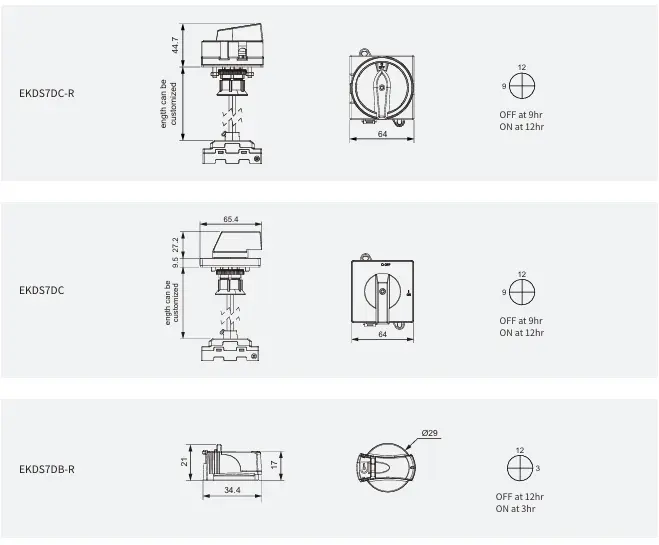

Note: La direction du bouton rotatif de la série PM est fermée à 9h et ouverte à 12h. La direction des autres boutons rotatifs est fermée à 12h et ouverte à 3h.
Les boutons rotatifs de la série HM ont les deux directions. Si vous avez des besoins spéciaux, veuillez nous consulter.

Données techniques

Courant de service nominal à 1000V (In)		13A	20A	25A	40A	50A
Tension d'isolation nominale (Ui)		1500V
Courant thermique nominal (Ith)		32A	40A	55A	55A	63A
Tension de tenue aux chocs nominale (Uimp)		8000V
Courant de court-circuit admissible de courte durée (1s) (Icw)		780A
Pouvoir de fermeture nominal de courte durée (Icm)		1200A
Sections maximales des câbles (incl. cavalier)	Massif ou standard	4-16mm²
	Flexible	4-16mm²
	Flexible (+ embout de câble multibrin)	4-16mm²
Couple de serrage des vis de borne M4.		1.2-1.8N·m
Couple de serrage de l'écrou de montage par trou unique M16		2.0-2.3N·m
Couple de serrage des vis de bouton M3		0.5-0.7N·m
Couple de commutation marche/arrêt		0.9-1.3N·m
Positions du bouton		ARRÊT à 9h, MARCHE à 12h; ARRÊT à 12h, MARCHE à 3h
Durée de vie électrique	Réelle	3000 Cycles
	Standard	300 Cycles
Durée de vie mécanique	Réelle	1000 Cycles
	Standard	1000 Cycles
Distance des contacts (par pôle)		8mm
Température de fonctionnement		-40℃ à +85℃
Température de stockage		-40℃ à +85℃
Degré de pollution		3
Catégorie de surtension		11
Indice de protection IP de l'axe et de l'écrou de montage		IP66

Pôles	600Vdc	800Vdc	1000Vdc	1100Vdc	1200Vdc	1300Vdc	1500Vdc	Modèle
2/3/4/6/8/10	32	26	13	13	10	10	5	EKDS7XX-13-YZ
	40	30	20	20	12	12	6	EKDS7XX-20-YZ
	55	45	25	25	15	15	8	EKDS7XX-25-YZ
	/	50	40	40	30	30	20	EKDS7XX-40-YZ
	/	63	50	50	40	35	32	EKDS7XX-50-YZ
4T/4B/4S	/	/	32	/	26	/	13	EKDS7XX-13-YZ
	/	/	40	/	30	/	20	EKDS7XX-20-YZ
	/	/	55	/	40	/	30	EKDS7XX-25-YZ
	/	/	/	/	/	/	45	EKDS7XX-40-YZ
	/	/	/	/	/	/	50	EKDS7XX-50YZ
3T/6T/9T	/	/	32	/	23	/	10	EKDS7XX-13-YZ
	/	/	40	/	30	/	13	EKDS7XX-20-YZ
	/	/	55	/	40	/	20	EKDS7XX-25-YZ
	/	/	/	/	45	/	30	EKDS7XX-40-YZ
	/	/	/	/	50	/	40	EKDS7XX-50-YZ
2H	50	26	13	/	10	/	5	EKDS7XX-13-YZ
	64	30	20	/	12	/	6	EKDS7XX-20-YZ
	80	45	25	/	15	/	8	EKDS7XX-25-YZ
	90	50	40	/	30	/	20	EKDS7XX-40-YZ
	100	55	50	/	40	/	30	EKDS7XX-50-YZ
3H	/	50	13	/	10	/	5	EKDS7XX-13-YZ
	/	64	20	/	12	/	6	EKDS7XX-20-YZ
	/	80	25	/	15	/	8	EKDS7XX-25-YZ
	/	90	40	/	30	/	20	EKDS7XX-40-YZ
	/	100	50	/	40	/	30	EKDS7XX-50-YZ
4H	/	/	50	/	10	/	5	EKDS7XX-13-YZ
	/	/	64	/	12	/	6	EKDS7XX-20-YZ
	/	/	80	/	15	/	8	EKDS7XX-25YZ
	/	/	90	/	30	/	20	EKDS7XX-40-YZ
	/	/	100	/	40	/	30	EKDS7XX-50-YZ
2/3/4/6/8/10	13	13	6	/	4	/	3	EKDS7XX-13-YZ
	20	15	8	/	6	/	4	EKDS7XX-20-YZ
	25	23	10	/	8	/	5	EKDS7XX-25-YZ
	40	30	20	/	15	/	8	EKDS7XX-40-YZ
	50	40	25	/	18	/	10	EKDS7XX-50-YZ
4T/4B/4S/3T/6T/9T	/	/	12	/	/	/	/	EKDS7XX-13-YZ
	/	/	18	/	/	/	/	EKDS7XX-20-YZ
	/	/	20	/	/	/	/	EKDS7XX-25-YZ
	/	/	40	/	/	/	/	EKDS7XX-40-YZ
	/	/	50	/	/	/	/	EKDS7XX-50-YZ
