Coffret de distribution EKDB2 | Enveloppe IP65

The Distribution Box is used for Terminal power distributing system. The Distribution Box are completed with Din-rail 35mm and Neutral Terminal

PDF
Profil du produit

Profil du produit

Le coffret de distribution est utilisé pour les systèmes de distribution d'énergie terminale.

Le coffret de distribution est équipé d'un rail DIN 35 mm et de bornes neutres.

Signification de la préparation du modèle

Signification de la préparation du modèle

Type général - Tout plastique

Type de montage en saillie

Référence Voies Dimension (mm) Spécification de la borne neutre
ABS Code ABS-UV Code L W H W*H Quantité de vis Quantité de barrettes
EKDB2S2 601101 EKDB2S2V 601201 2 49 130 85
EKDB2S3 601102 EKDB2S3V 601202 3 94 148 85
EKDB2S4 601103 EKDB2S4V 601203 4 111 200 93 6*8 4 1
EKDB2S6 601104 EKDB2S6V 601204 6 148 200 97 6*8 6 2
EKDB2S8 601105 EKDB2S8V 601205 8 184 200 96 6*8 8 2
EKDB2S10 601106 EKDB2S10V 601206 10 220 200 92 6*8 10 2
EKDB2S12 601107 EKDB2S12V 601207 12 254 200 96 6*8 12 2
EKDB2S15 601108 EKDB2S15V 601208 15 310 200 97 6*8 15 2
EKDB2S18 601109 EKDB2S18V 601209 18 362 219 97 6*8 18 3
EKDB2S24 601110 EKDB2S24V 601210 24(2×12) 271 324 98 6*8 24 4
EKDB2S36 601111 EKDB2S36V 601211 36(2×18) 269 457 100 6*8 36 6



Type de montage encastré

Référence Voies Dimension (mm) Spécification de la borne neutre
ABS Code ABS-UV Code L W H1 H2 W*H Quantité de vis Quantité de barrettes
EKDB2F2 601121 EKDB2F2V 601221 2 66 137 85 25
EKDB2F3 601122 EKDB2F3V 601222 3 94 148 85 26
EKDB2F4 601123 EKDB2F4V 601223 4 135 221 87 26 6*8 4 1
EKDB2F6 601124 EKDB2F6V 601224 6 171 221 88 26 6*8 6 2
EKDB2F8 601125 EKDB2F8V 601225 8 208 221 87 26 6*8 8 2
EKDB2F10 601126 EKDB2F10V 601226 10 244 221 86 26 6*8 10 2
EKDB2F12 601127 EKDB2F12V 601227 12 280 221 88 24 6*8 12 2
EKDB2F15 601128 EKDB2F15V 601228 15 334 221 89 29 6*8 15 2
EKDB2F18 601129 EKDB2F18V 601229 18 399 252 86 27 6*8 18 3
EKDB2F24 601130 EKDB2F24V 601230 24(2×12) 300 341 98 31 6*8 24 4
EKDB2F36 601131 EKDB2F36V 601231 36(2×18) 300 480 98 31 6*8 36 6



Type à double rangée de bornes - Tout plastique (Type Australie)

Type de montage en saillie

Référence Voies Dimension (mm) Spécification de la borne neutre
ABS Code ABS-UV Code L W H W*H Quantité de vis Quantité de barrettes
EKDB2S4T2 601303 EKDB2S4VT2 601403 4 111 200 93 10*14 8 1
EKDB2S6T2 601304 EKDB2S6VT2 601404 6 148 200 97 10*14 12 2
EKDB2S8T2 601305 EKDB2S8VT2 601405 8 184 200 96 10*14 16 2
EKDB2S12T2 601307 EKDB2S12VT2 601407 12 254 200 96 10*14 24 2
EKDB2S18T2 601309 EKDB2S18VT2 601409 18 362 219 97 10*14 36 3
EKDB2S24T2 601310 EKDB2S24VT2 601410 24(2×12) 271 324 98 10*14 48 4
EKDB2S36T2 601311 EKDB2S36VT2 601411 36(2×18) 269 457 100 10*14 72 6



Type de montage encastré

Référence Voies Dimension (mm) Spécification de la borne neutre
ABS Code ABS-UV Code L W H1 H2 W*H Quantité de vis Quantité de barrettes
EKDB2F4T2 601323 EKDB2F4VT2 601423 4 135 221 87 26 10*14 8 1
EKDB2F6T2 601324 EKDB2F6VT2 601424 6 171 221 88 26 10*14 12 2
EKDB2F8T2 601325 EKDB2F8VT2 601425 8 208 221 87 26 10*14 16 2
EKDB2F12T2 601327 EKDB2F12VT2 601427 12 280 221 88 24 10*14 24 2
EKDB2F18T2 601329 EKDB2F18VT2 601429 18 399 252 86 27 10*14 36 3
EKDB2F24T2 601330 EKDB2F24VT2 601430 24(2×12) 300 341 98 31 10*14 48 4
EKDB2F36T2 601331 EKDB2F36VT2 601431 36(2×18) 300 480 98 31 10*14 72 6
Données techniques

Données techniques

Courant nominal 100A/single phase,63A/three phase,240/415V AC 50/60Hz
Degré de protection IP40
Matériau Coffret : ABS, ABS-UV ignifuge
Porte : PC transparent
Méthode d'installation Montage en saillie et encastré

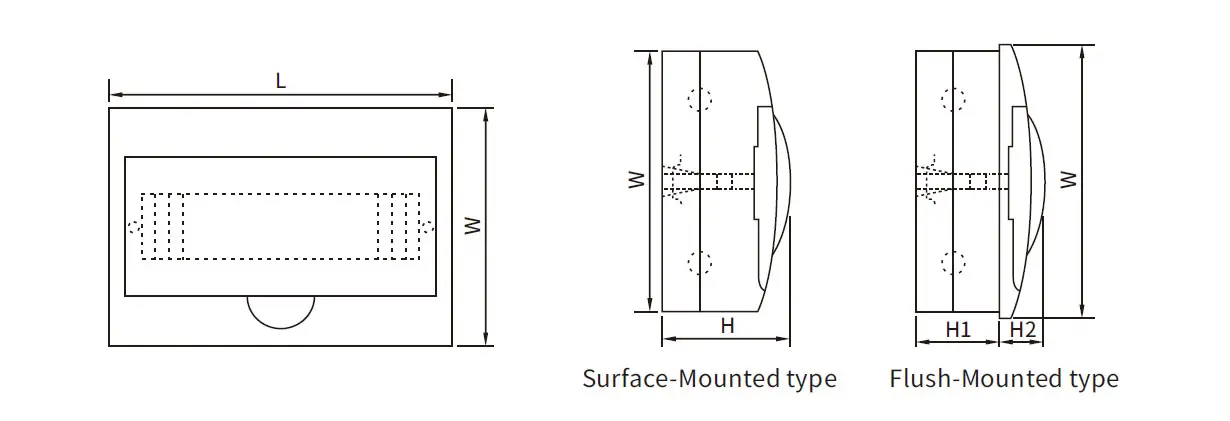

Dimensions
