Coffret de distribution EKDB4 | Enveloppe métallique IP65

Le coffret de distribution est utilisé pour les systèmes de distribution d'énergie terminale. Le coffret de distribution est équipé d'un rail DIN 35 mm et de bornes neutres (en option).

PDF

Profil du produit

Le coffret de distribution est utilisé pour les systèmes de distribution d'énergie terminale.

Le coffret de distribution est équipé d'un rail DIN 35 mm et de bornes neutres (en option).

Signification de la préparation du modèle

Type d'ouverture de porte de droite à gauche

Modèle sans borne neutre

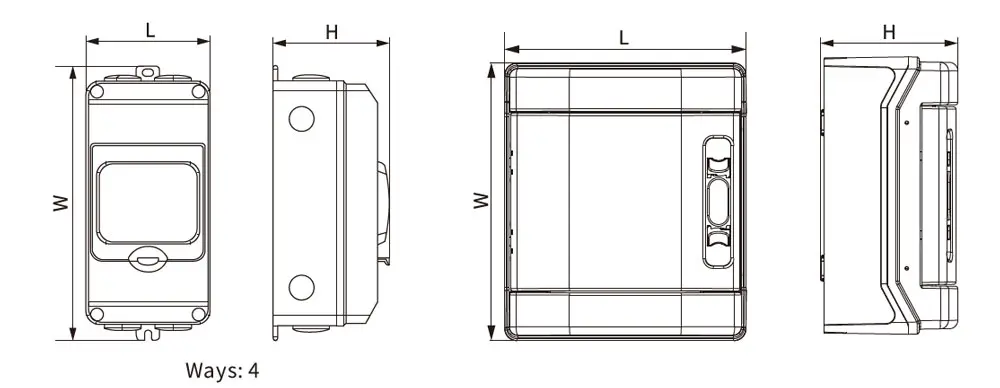

Référence		Voies	Dimension (mm)
PC	Code	Voies	L	W	H
EKDB4P4R	604241	4	100	221	94
EKDB4P6R	604242	6	201	230	114
EKDB4P8R	604243	8	237	230	114
EKDB4P12R	604245	12	308	230	114
EKDB4P18R	604246	18	417	230	114
EKDB4P24R	604247	24(2x12)	309	391	114

Modèle avec borne neutre

Référence		Voies	Dimension (mm)
PC	Code	Voies	L	W	H
EKDB4P4RT	604211	4	100	221	94
EKDB4P6RT	604212	6	201	230	114
EKDB4P8RT	604213	8	237	230	114
EKDB4P12RT	604215	12	308	230	114
EKDB4P18RT	604216	18	417	230	114
EKDB4P24RT	604217	24(2×12)	309	391	114

Données techniques

Courant nominal	100A/single phase, 63A/three phase, 240/415V AC 50/60Hz
Degré de protection	IP65
Matériau	Coffret : ABS Porte : PC transparent
Méthode d'installation	Montage en saillie
