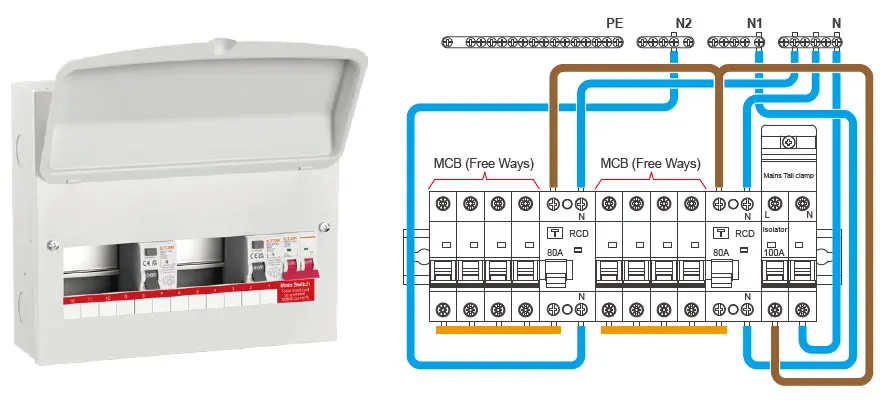

EKDB6S Tableau divisionnaire à double DDR

Les tableaux divisionnaires ETEK EKDB6S sont construits avec des coffrages métalliques incombustibles et robustes. Ils offrent des solutions flexibles et polyvalentes pour les installations électriques.

PDF

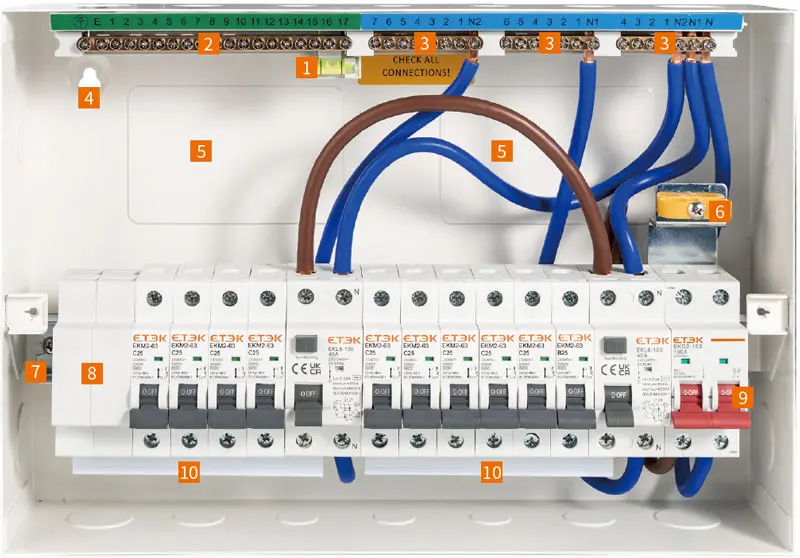

Profil du produit

	1. Niveau à bulle intégré pour le montage
	2. Bornes de terre
	3. Bornes neutre	4. Trous de fixation pour un montage facile
	5. Grand espace pour le câblage
	6. Serre-câble d'alimentation
	7. Rail DIN à cannelure
	8. Couvercle de rail DIN multifonction
	9. Fonction de verrouillage	10. Barre PE sectionnable

Caractéristiques

• Vis à tête combinée fraisées et prisonnières, permettant une installation simple et rapide.

• Rail DIN facilement amovible.

• Bornes de terre et neutre codées par couleur, verrouillées en haut du tableau pour faciliter le câblage.

• Trous de fixation à trépied pour s'adapter aux surfaces irrégulières.

• Barre de support « T » pour rail DIN, support supplémentaire pour empêcher la déformation.

Guide de sélection du tableau divisionnaire

• Déterminez le type de configuration du tableau divisionnaire requis, p. ex. charge partagée, DDR en entrée, double DDR, haute intégrité ou duplex. Pour chaque sectionneur ou DDR à utiliser, prévoyez 2 voies modulaires.

• Déterminez le nombre de circuits sortants requis, p. ex. cuisinière, éclairage, circuit principal en anneau, etc. Pour chaque circuit à protéger par un MCB ou RCBO, prévoyez 1 voie modulaire.

• Déterminez le nombre de voies modulaires de réserve nécessaires pour les futures extensions.

• Additionnez maintenant le nombre total de voies modulaires requises.

• Sélectionnez parmi notre gamme de tableaux divisionnaires métalliques, en choisissant le type et la taille les plus adaptés à vos besoins.

Note

Tous nos tableaux divisionnaires sont fournis avec un ensemble complet de bornes de terre et neutre, ainsi que des étiquettes de marquage et un rail DIN à cannelure.

En même temps, nous fournissons également des serre-câbles d'alimentation, des barres PE sectionnables, des embouts de barre, des couvercles de rail DIN, des dispositifs de verrouillage rétrofit, des bandeaux de passage, des câbles de liaison et autres accessoires connexes. Si vous avez des besoins, vous pouvez les confirmer avant de passer commande.

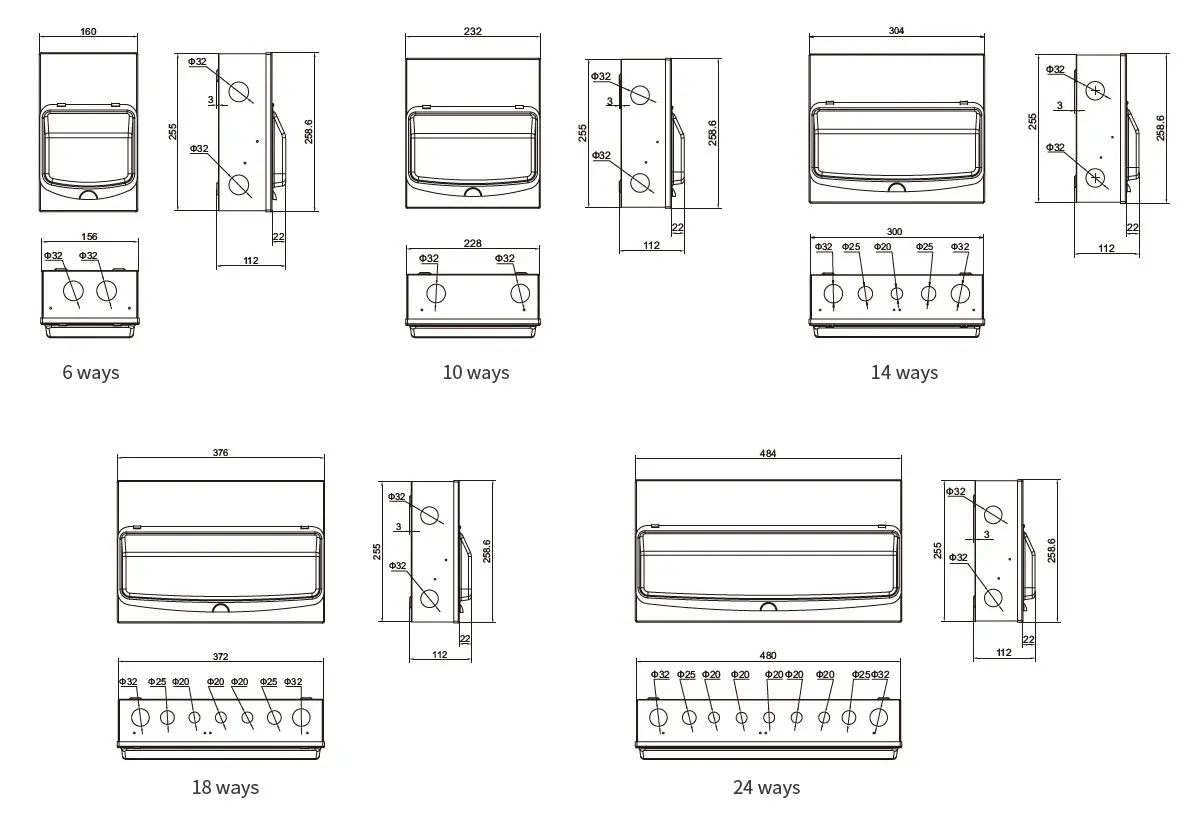

Données techniques
