EKDB6S Tableau de Distribution Haute Intégrité avec Protection contre les Surtensions

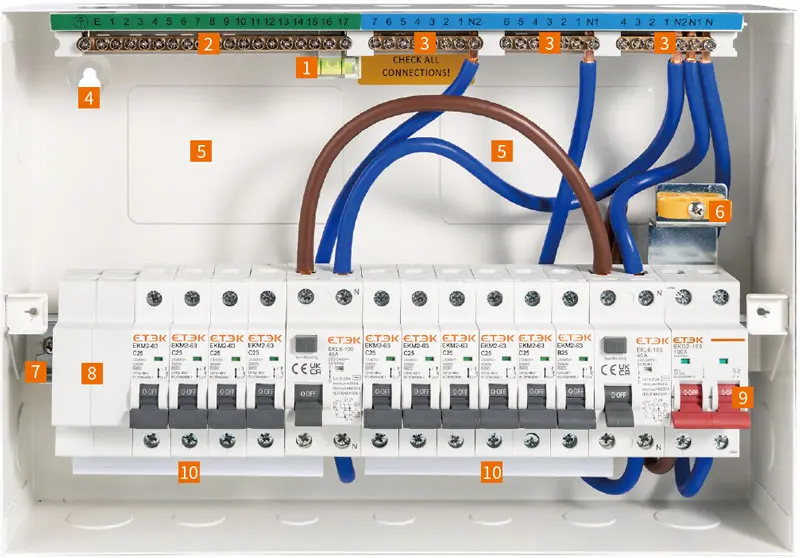

	1.Niveau à bulle intégré pour le montage
	2.Bornes de terre
	3.Bornes de neutre
	4.Troux de fixation pour un montage facile
	5.Grand espace de câblage
	6.Pince de raccordement de conducteur principal
	7.Rail DIN à rainure
	8.Obturateur multifonction pour rail DIN
	9.Fonction de verrouillage
	10.Jeu de barres sécable

Caractéristiques

• Vis à empreinte mixte pré-sorties et captives, permettant une installation simple et rapide.

• Rail DIN facilement amovible.

• Bornes de terre et de neutre codées par couleur et verrouillées en partie supérieure du tableau pour faciliter le câblage.

• Trous de fixation Tripode pour s'adapter aux surfaces irrégulières.

• Barre de support en « T » pour rail DIN, support supplémentaire pour éviter la déformation.

Guide de sélection du tableau de distribution

• Déterminez le type de configuration de tableau de distribution requis, par exemple : charge divisée, entrée DDR, double DDR, haute intégrité ou duplex. Pour chaque sectionneur ou DDR à utiliser, prévoyez 2 modules.

• Déterminez le nombre de circuits sortants requis, par exemple : cuisinière, éclairage, circuit principal en boucle, etc. Pour chaque circuit à protéger par un disjoncteur MCB ou un disjoncteur différentiel RCBO, prévoyez 1 module.

• Déterminez le nombre de modules « de réserve » nécessaires pour les futures extensions.

• Additionnez maintenant le nombre total de modules requis.

• Sélectionnez dans notre gamme de tableaux de distribution métalliques le type et la taille les plus adaptés à vos besoins.

Remarque

Tous nos tableaux de distribution sont fournis avec un ensemble complet de bornes de terre et de neutre, ainsi que des étiquettes de marquage et un rail DIN à rainure.

En parallèle, nous proposons également des pinces de raccordement, des jeux de barres sécables, des capuchons de jeu de barres, des obturateurs de rail DIN, des dispositifs de verrouillage rétrofit, des joints, des câbles de liaison et autres accessoires connexes. Si vous avez des besoins particuliers, vous pouvez nous les confirmer avant de passer commande.

Tableau de distribution haute intégrité avec protection contre les surtensions (parafoudre de 1 module)

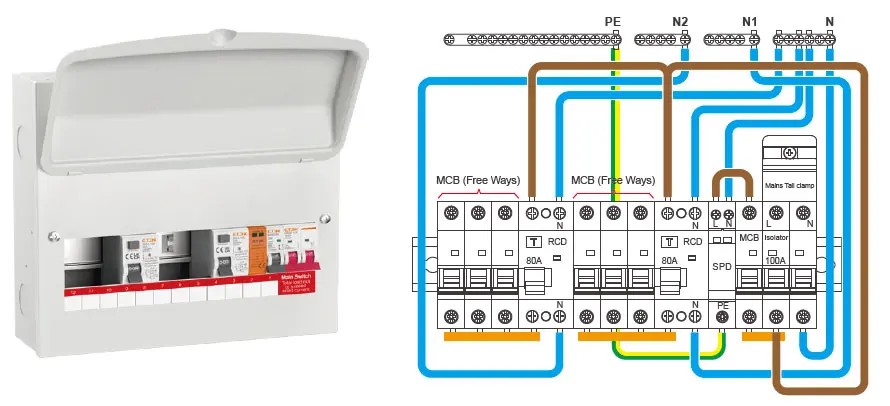

Coffret avec 1x2P 100A sectionneur + 1x1P B32 MCB + 1x40kA T2 parafoudre + 2x2P 80A 30mA DDR

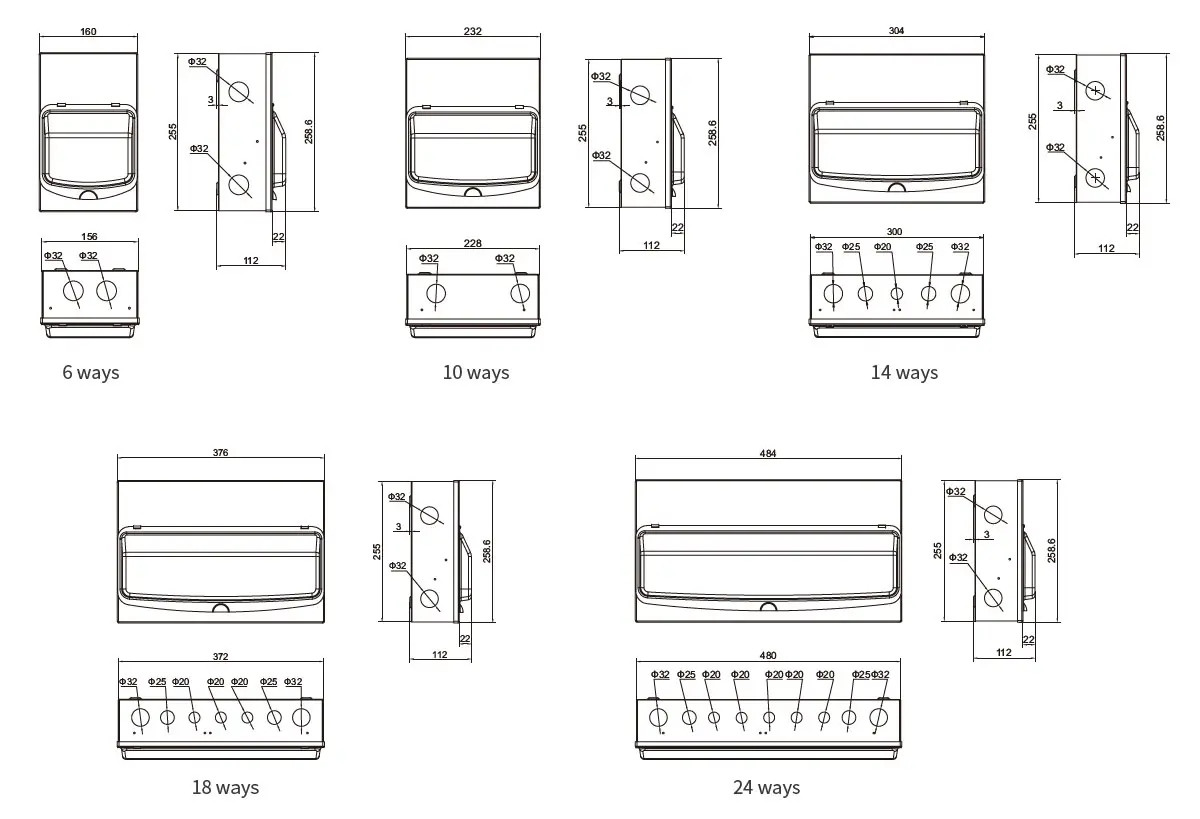

	Référence	Taille du coffret	Modules libres
	EKDB6S14-IS-RCD2-SPD	14	6
	EKDB6S18-IS-RCD2-SPD	18	10
	EKDB6S24-IS-RCD2-SPD	24	16
