Disjoncteur Différentiel Type B 63A | Dispositif de Protection pour Borne de Recharge VE

L'EKL5-63B est un disjoncteur différentiel type B pour borne de recharge VE avec certifications Intertek, CE, CB, courant maximal de 63A, température ambiante de -25℃ à +55℃

PDF

Profil du produit

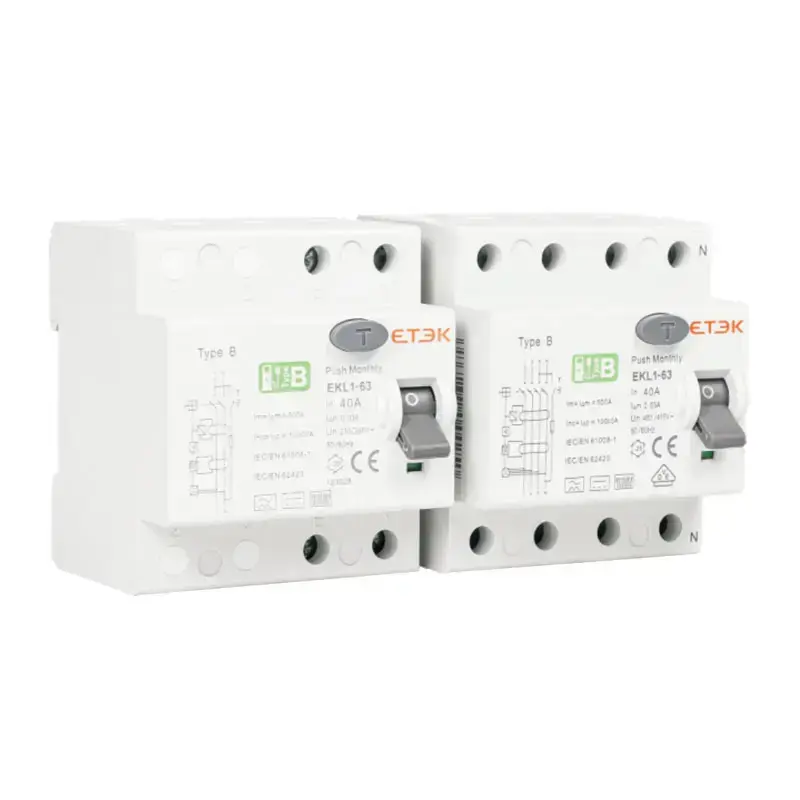

L'EKL5-63B disjoncteur différentiel type B est un DDR électronique avec disjoncteur, il peut protéger contre les fuites à la terre de forme d'onde de type B et également contre les courants résiduels continus lisses DC ainsi que les surcharges et courts-circuits, selon la norme IEC61851, il peut fonctionner comme DDR pour borne de recharge VE, nous utilisons normalement 3,7kW (1P+N 20A courbe B 30mA), 7,3kW (1P+N 32A courbe B 30mA), 11kW (3P+N 20A courbe B 30mA), 22kW (4P+N 32A courbe B 30mA)

Données techniques

Caractéristiques Électriques

Mode	Électronique
Type	B
Courant assigné In	16,20,25,32,40,50,63A
Pôles	2P(1P+N), 4P(3P+N)
Tension assignée Ue	2P 240V~
Tension assignée Ue	4P 415V~
Tension d'isolement Ui	500V
Fréquence assignée	50/60Hz
Courant différentiel assigné de fonctionnement (I△n)	30mA
Temps de coupure sous I△n	≤0,1s(type S <0,5s)
Pouvoir de coupure assigné	10 000A
Classe de limitation d'énergie	3
Tension de tenue aux chocs assignée (1,5/50) Uimp	4 000V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2kV
Degré de pollution	2
Caractéristique du déclencheur thermomagnétique	B,C

Caractéristiques Mécaniques

Durée de vie électrique	4 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position des contacts	Oui
Degré de protection	IP20
Température de référence pour le réglage de l'élément thermique	30℃
Température ambiante (avec moyenne journalière ≤35°C)	-25℃~+55℃
Température de stockage	-25℃~+70℃

Installation

Type de connexion aux bornes	Câble/Barre omnibus à broches/Barre omnibus en U
Section des bornes supérieure/inférieure pour câble	25mm² 18-3AWG
Section des bornes supérieure/inférieure pour barre omnibus	25mm² 18-3AWG
Couple de serrage	2,5Nm 22In-lbs
Montage	Sur rail DIN EN60715(35mm) par dispositif à clip rapide
Connexion	Par le haut

Combinaison avec Accessoires

Contact auxiliaire	EKM1-OF
Contact de signalisation	EKM1-FB
Déclencheur shunt	EKM1-MX

Plage de Courant de Déclenchement

Angle de retard	I△n> 0,01A	I△n> 0,01A
0°	0,35I△n≤I△≤1,4I△n	0,35I△n≤I△≤2I△n
90°	0,25I△n≤I△≤1,4I△n	0,25I△n≤I△≤2I△n
135°	0,11I△n≤I△≤1,4I△n	0,11I△n≤I△≤2I△n

Plage de Courant de Déclenchement

Forme d'onde détectable

Sensible au courant continu pulsé

Résistant aux courants de choc

Classe B

Le déclenchement est garanti pour les courants
résiduels sinusoïdaux AC, les courants résiduels
continus pulsés, les courants résiduels
sinusoïdaux alternatifs jusqu'à 1000Hz,
les courants résiduels continus pulsés et
pour les courants résiduels continus lisses, qu'ils soient appliqués soudainement ou
augmentant lentement.

Ils réagissent aux courants de défaut AC et
continus pulsés qui atteignent 0 ou presque
0 dans une période de la
fréquence du réseau.

Capacité de tenue aux surtensions du DDR. Pas de déclenchement aux ondes de courant de
surtension normalisées 8/20 µs
conformément à VDE 0432
Partie 2 avec des valeurs de courant de
surtension jusqu'à 250A.
