Disjoncteur Différentiel VE 63A | Protection AC30mA+DC6mA

EKL5-63B est un disjoncteur différentiel type B pour bornes de recharge VE, courant maximal de 63A, température ambiante de -25℃ à +55℃, protection de type A AC30mA et DC6mA.

PDF

Profil du produit

Le disjoncteur différentiel VE EKL5-63EV est un DDR électronique de type A conforme à la norme IEC61009, intégrant un RDC-MD DC6mA conforme à la norme IEC62955. Il assure la protection contre les courants de fuite de forme d'onde de type A ainsi que les courants résiduels continus lisses de 6mA DC, et offre une protection contre les surcharges et les courts-circuits. Selon la norme IEC61851, il peut fonctionner comme DDR pour bornes de recharge VE. Nous utilisons généralement 3,7 kW (1P+N 20A courbe B 30mA), 7,3 kW (1P+N 32A courbe B 30mA), 11 kW (3P+N 20A courbe B 30mA), 22 kW (4P+N 32A courbe B 30mA).

Données techniques

Caractéristiques Électriques

Mode	Électronique
Type	A
Courant assigné In	16,20,25,32,40,50,63A
Pôles	2P(1P+N), 4P(3P+N)
Pôles	2P 240V~
Tension assignée Ue	4P 415V~
Tension d'isolement Ui	500V
Fréquence assignée	50/60Hz
Courant de défaut assigné (I△n)	30mA
Courant de défaut assigné (I△dc)	6mA
Temps de déclenchement sous I△n	≤0,1s (type S <0,5s)
Pouvoir de coupure assigné	10 000A
Classe de limitation d'énergie	3
Tension de tenue de choc (1,5/50) Uimp	4 000V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2kV
Degré de pollution	2

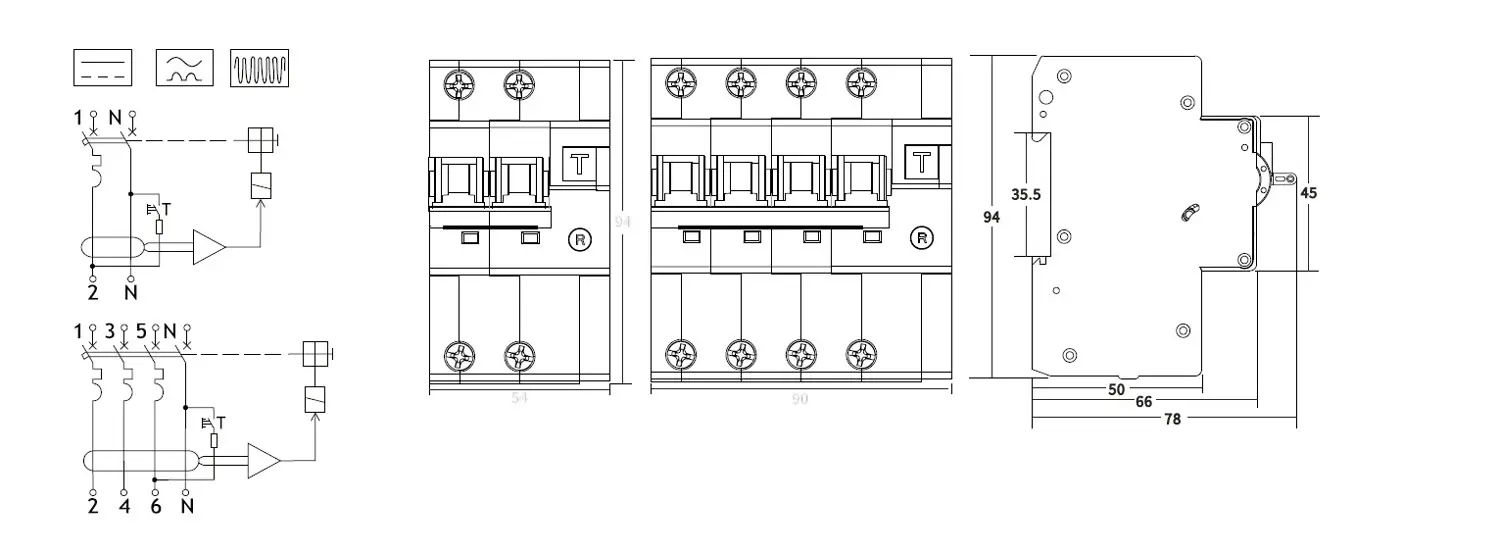

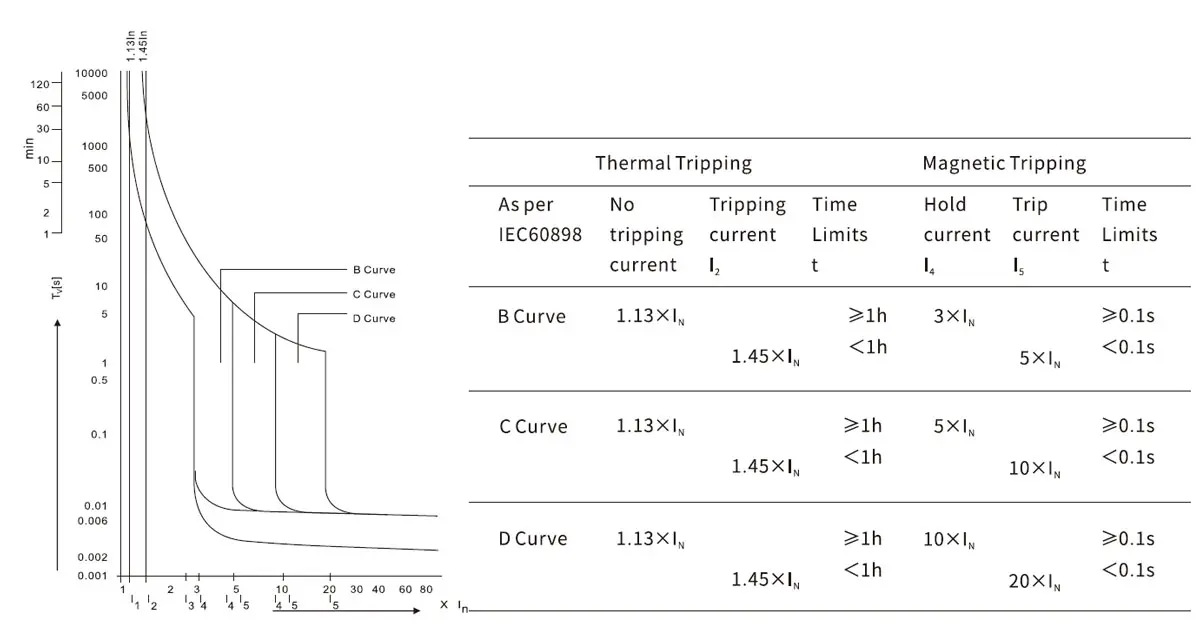

Caractéristique de déclenchement thermomagnétique	B,C

Caractéristiques Mécaniques

Durée de vie électrique	4 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position des contacts	Oui
Degré de protection	IP20
Température de référence pour le réglage de l'élément thermique	30℃
Température ambiante (moyenne journalière ≤35°C)	-25℃~+40℃
Température de stockage	-25℃~+70℃

Installation

Type de connexion aux bornes	Câble / Barre omnibus à broches / Barre omnibus en U
Section des bornes supérieure/inférieure pour câble	25mm² 18-3AWG
Section des bornes supérieure/inférieure pour barre omnibus	25mm² 18-3AWG
Couple de serrage	2,5Nm 22In-lbs
Montage	Sur rail DIN EN60715 (35mm) par dispositif de clip rapide
Connexion	Par le haut

Combinaison avec Accessoires

>Déclencheur shunt

Contact auxiliaire	EKM1-OF
Contact de signalisation	EKM1-FB
EKM1-MX

Plage de Courant de Déclenchement

Angle de retard	I△n> 0,01A	I△n> 0,01A
0°	0,35I△n≤I△≤1 4I△n	0,35I△n≤I△≤2I△n
90°	0,25I△n≤I△≤1,4I△n	0,25I△n≤I△≤2I△n
135°	0,11I△n≤I△≤1 4I△n	0,11I△n≤I△≤2I△n

Plage de Courant de Déclenchement

Forme d'onde détectable

Sensible au courant continu pulsé

Immunité aux courants de choc

Classe B

Le déclenchement est assuré pour les courants résiduels sinusoïdaux CA, les courants résiduels CC pulsés, les courants résiduels sinusoïdaux alternatifs jusqu'à 1000Hz, les courants résiduels continus pulsés et pour les courants résiduels continus lisses, qu'ils soient appliqués brusquement ou augmentés progressivement.

Ils réagissent aux courants de défaut CA et CC pulsé qui atteignent 0 ou presque 0 dans une période de la fréquence du réseau.

Capacité de tenue aux ondes de choc du DDR.Absence de déclenchement aux ondes de choc normalisées 8/20 µs conformément à la VDE 0432 Partie 2 avec des valeurs de courant de choc allant jusqu'à 250A.
