Interrupteur Différentiel VE 63A | Dispositif de Protection Type A+DC6mA

L'EKL6-63EV est un interrupteur différentiel spécialisé pour borne de recharge VE avec certifications TUV Rheinland, CE, UKCA, CB, courant maximal de 63A, température ambiante de -25℃ à +55℃, protection type A AC30mA et DC6mA

PDF

Profil du produit

L'EKL6-100B EV type DDR est un DDR de type A électromagnétique conforme à la norme IEC61008 intégrant un RDC-MD DC6mA conforme à la norme IEC62955, il peut protéger contre les fuites à la terre de forme d'onde de type A et également contre les courants résiduels continus lisses DC 6mA, selon la norme IEC61851, il peut fonctionner comme DDR pour borne de recharge VE, nous utilisons normalement 3,7kW (1P+N 25A 30mA), 7,3kW (1P+N 40A 30mA), 11kW (3P+N 25A 30mA), 22kW (4P+N 40A 30mA)

Données techniques

Caractéristiques Électriques

Mode	Électromagnétique
Type (forme d'onde de fuite à la terre détectée)	A
Courant assigné In	25,40,63A
Pôles	2P,4P
Tension assignée Ue	2P 240V~, 4P 415V~
Tension d'isolement Ui	500V
Fréquence assignée	50/60Hz
Courant différentiel assigné de fonctionnement (I△n)	30mA
Courant différentiel assigné de fonctionnement (I△dc)	6mA
Pouvoir de coupure différentiel assigné (I△m)	500A(In≤40A), 10ln(In> 40A)
Courant de court-circuit Inc= I△c	10 000A
Fusible SCPD
Temps de coupure sous I△n	≤0,1s
Tension de tenue aux chocs assignée (1,5/50) Uimp	4000V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2,5kV
Durée de vie électrique	2 000 cycles
Durée de vie mécanique	4 000 cycles

Installation

Indicateur de position des contacts	Oui
Degré de protection	IP20
Température ambiante (avec moyenne journalière ≤ 35℃)	-25℃~+40℃
Température de stockage	-25℃~+70℃
Type de connexion aux bornes	Câble/Barre omnibus à broches/Barre omnibus en U
Section des bornes supérieure/inférieure pour câble	35mm² 18-3AWG
Section des bornes supérieure/inférieure pour barre omnibus	35mm² 18-3AWG
Couple de serrage	2,5Nm 22In-lbs
Montage	Sur rail DIN EN60715(35mm) par dispositif à clip rapide
Connexion	Alimentation dans les deux sens

Plage de Courant de Déclenchement

Angle de retard	I△n> 0,01A	I△n> 0,01A
0°	0,35I△n≤I△≤1,4I△n	0,35I△n≤I△≤2I△n
90°	0,25I△n≤I△≤1,4I△n	0,25I△n≤I△≤2I△n
135°	0,11I△n≤I△≤1,4I△n	0,11I△n≤I△≤2I△n

Plage de Courant de Déclenchement

Forme d'onde détectable

Sensible au courant continu pulsé

Résistant aux courants de choc

Classe B

Le déclenchement est garanti pour les courants
résiduels sinusoïdaux AC, les courants résiduels
continus pulsés, les courants résiduels
sinusoïdaux alternatifs jusqu'à 1000Hz,
les courants résiduels continus pulsés et
pour les courants résiduels continus lisses, qu'ils soient appliqués soudainement ou
augmentant lentement.

Ils réagissent aux courants de défaut AC et
continus pulsés qui atteignent 0 ou presque
0 dans une période de la
fréquence du réseau.

Capacité de tenue aux surtensions du DDR. Pas de déclenchement aux ondes de courant de
surtension normalisées 8/20 µs
conformément à VDE 0432
Partie 2 avec des valeurs de courant de
surtension jusqu'à 250A.

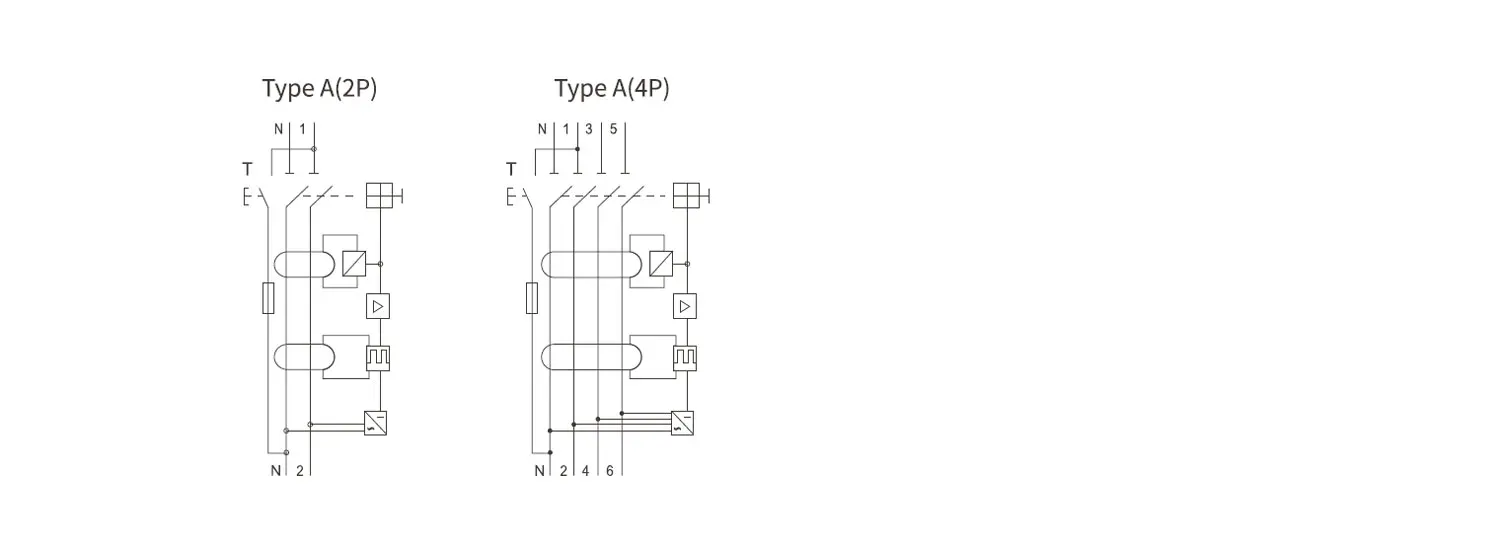

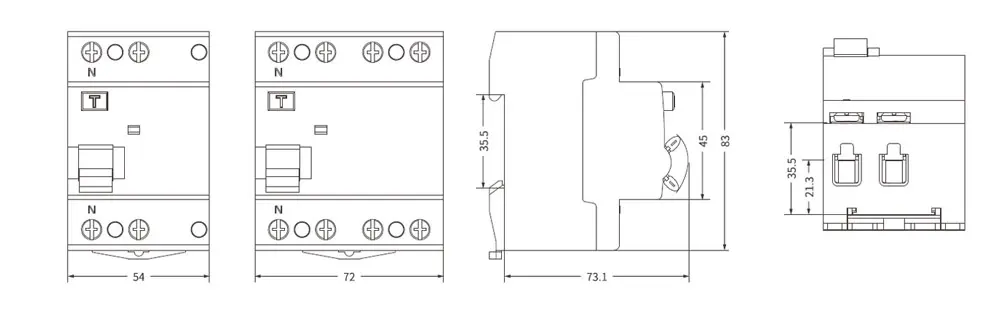

Dimensions
