Prise de Recharge VE Type 2 32A | Prise IEC Monophasée

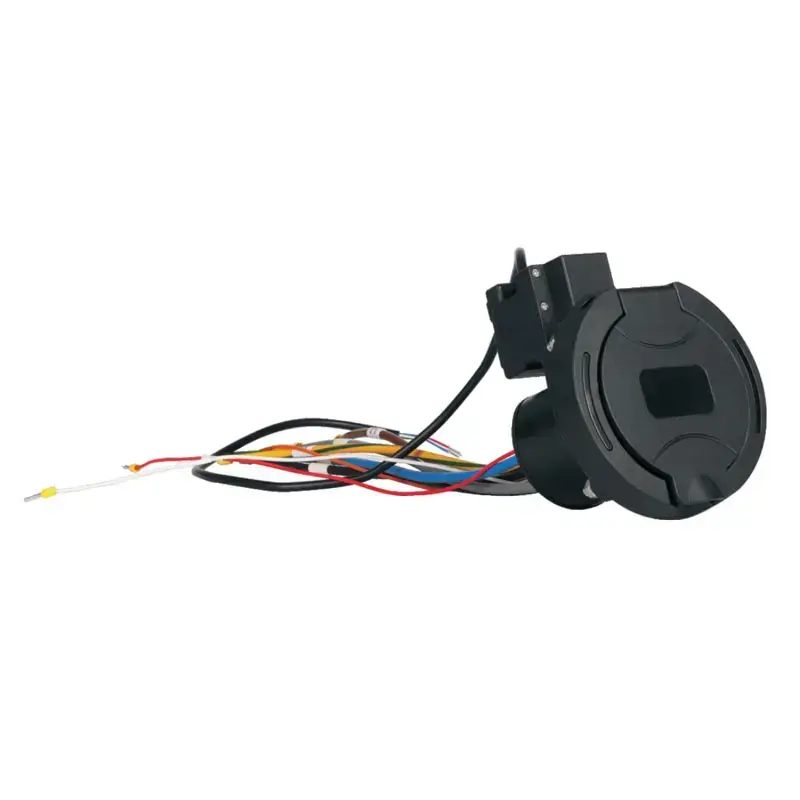

EKES-1P-32A prise de recharge VE femelle monophasée Type 2 32A
Profil du produit
Profil du produit
Les prises EKES sont utilisées pour les stations de recharge VE de niveau 2 (Case B),
EKES-1P-32A signifie un courant nominal de 1 phase 32A,
la puissance maximale est de 7,3 kW, utilisable également pour 3,7 kW

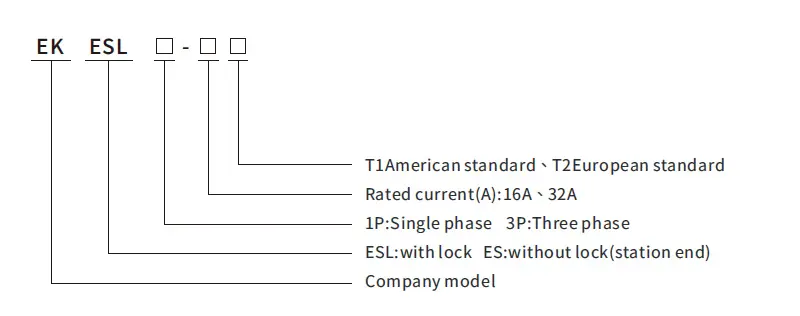

Règles de Nomenclature
Signification de la préparation du modèle
Signification de la préparation du modèle
| Modèle | Spécification | Câble |
| EKES-1-16-T2 | Monophasé : 16A/230V | 3*2.5mm²+2*0.5mm² |
| EKES-1-32-T2 | Monophasé : 32A/230V | 3*6mm²+2*0.5mm² |
| EKESL-1-16-T2 | Monophasé : 16A/230V | 3*2.5mm²+2*0.5mm² |
| EKESL-1-32-T2 | Monophasé : 32A/230V | 3*6mm²+2*0.5mm² |
| EKES-3-16-T2 | Triphasé : 16A/400V | 5*2.5mm²+2*0.5mm² |
| EKES-3-32-T2 | Triphasé : 32A/400V | 5*6mm²+2*0.5mm² |
| EKESL-3-16-T2 | Triphasé : 16A/400V | 5*2.5mm²+2*0.5mm² |
| EKESL-3-32-T2 | Triphasé : 32A/400V | 5*6mm²+2*0.5mm² |
Données techniques
Données techniques
Performances Électriques
| Tension nominale | 230V±10% 50Hz/400V±10% 50Hz |
| Courant nominal | 16A、32A |
| Durée d'utilisation | Fonctionnement continu 24h |
| Élévation de température des bornes conductrices | ≤50K |
| Résistance d'isolation | ≥500MΩ、DC500V |
| Tension de tenue | 2500V/min |
| Résistance de contact | ≤0.30Ω |
Performances Mécaniques
| Durée de vie mécanique | 5 0000 fois ou plus |
| Force d'insertion / d'extraction lors de la connexion | <100N(P), <75N(V) |
| Résistance aux chocs | Tolérable au passage d'une voiture de 2 tonnes ou à une chute de 1m sans dommage |
Matériaux Principaux
| Matériau des conducteurs | Alliage de cuivre + argenture |
| Matériau du boîtier | Matériau thermoplastique ignifugé, classe d'ignifugation UL94V-0 |
Conditions Ambiantes
| Température ambiante | -40℃-+50℃ |
| Humidité | <85% |

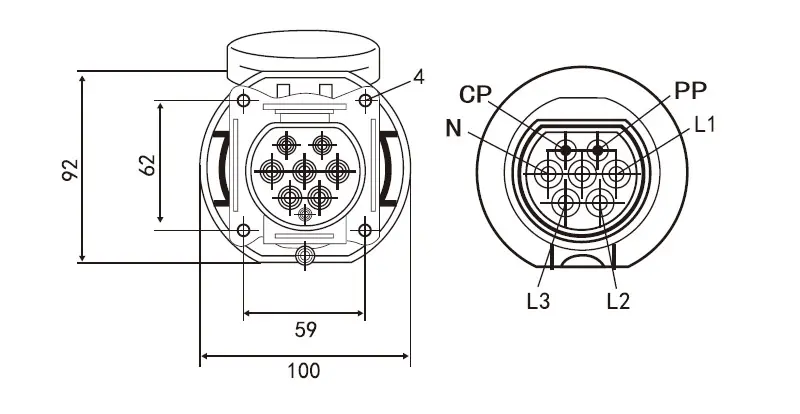

Dimensions
Dimensions
