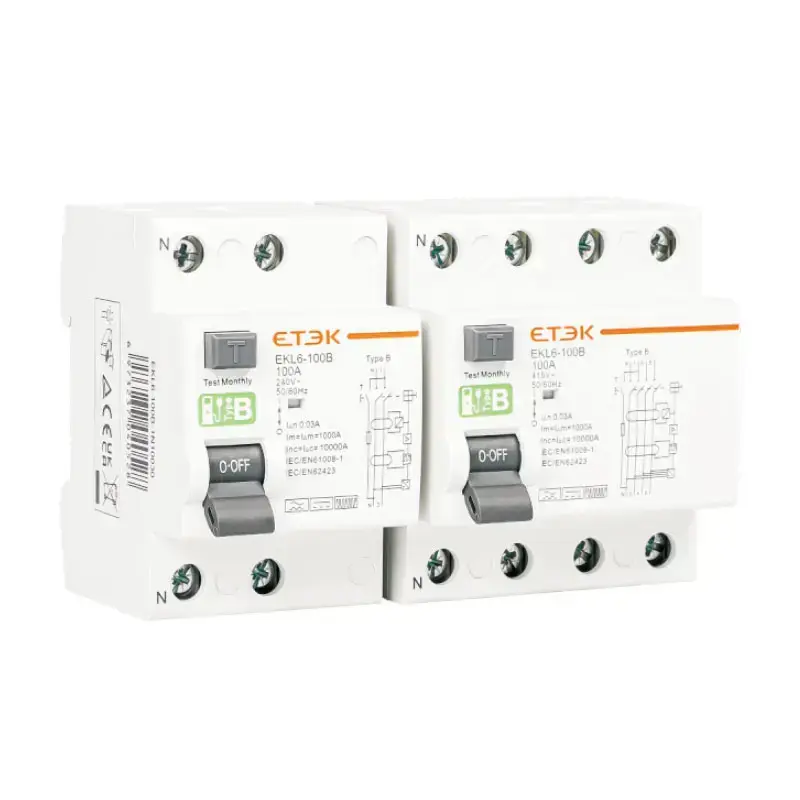

Interrupteur Différentiel Type B EKL6-100B

L'EKL6-100B est un interrupteur différentiel type B pour borne de recharge VE avec certifications TUV Rheinland, CE, UKCA, CB, courant maximal de 100A, température ambiante de -25℃ à +55℃

PDF

Profil du produit

L'EKL6-100B interrupteur différentiel type B est un DDR de type électromagnétique, il peut protéger contre les fuites à la terre de forme d'onde de type B et également contre les courants résiduels continus lisses DC, selon la norme IEC61851, il peut fonctionner comme DDR pour borne de recharge VE,

nous utilisons normalement 3,7kW (1P+N 25A 30mA), 7,3kW (1P+N 40A 30mA), 11kW (3P+N 25A 30mA), 22kW (4P+N 40A 30mA)

Signification de la préparation du modèle

Pôles	Courant assigné (A)	Sensibilité
Pôles	Courant assigné (A)	30mA	100mA	300mA
1P+N	16A	EKL6-100B-1N1630	EKL6-100B-1N16100	EKL6-100B-1N16300
	25A	EKL6-100B-1N2530	EKL6-100B-1N25100	EKL6-100B-1N25300
	32A	EKL6-100B-1N3230	EKL6-100B-1N32100	EKL6-100B-1N32300
	40A	EKL6-100B-1N4030	EKL6-100B-1N40100	EKL6-100B-1N40300
	63A	EKL6-100B-1N6330	EKL6-100B-1N63100	EKL6-100B-1N63300
	80A	EKL6-100B-1N8030	EKL6-100B-1N80100	EKL6-100B-1N80300
	100A	EKL6-100B-1N10030	EKL6-100B-1N100100	EKL6-100B-1N100300
3P+N	16A	EKL6-100B-3N1630	EKL6-100B-3N16100	EKL6-100B-3N16300
	25A	EKL6-100B-3N2530	EKL6-100B-3N25100	EKL6-100B-3N25300
	32A	EKL6-100B-3N3230	EKL6-100B-3N32100	EKL6-100B-3N32300
	40A	EKL6-100B-3N4030	EKL6-100B-3N40100	EKL6-100B-3N40300
	63A	EKL6-100B-3N6330	EKL6-100B-3N63100	EKL6-100B-3N63300
	80A	EKL6-100B-3N8030	EKL6-100B-3N80100	EKL6-100B-3N80300
	100A	EKL6-100B-3N10030	EKL6-100B-3N100100	EKL6-100B-3N100300

Données techniques

Caractéristiques Électriques

Mode	Électromagnétique
Type (forme d'onde de fuite à la terre détectée)	B
Courant assigné In	25,40,63,80,100A
Pôles	2P,4P
Tension assignée Ue	2P 240V~, 4P 415V~
Tension d'isolement Ui	500V
Fréquence assignée	50/60Hz
Courant différentiel assigné de fonctionnement (I△n)	30mA
Pouvoir de coupure différentiel assigné (I△m)	500A(In≤40A), 10ln(In> 40A)
Courant de court-circuit Inc= I△c	10 000A
Fusible SCPD
Temps de coupure sous I△n	≤0,1s
Tension de tenue aux chocs assignée (1,5/50) Uimp	4000V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2,5kV
Durée de vie électrique	2 000 cycles
Durée de vie mécanique	4 000 cycles

Installation

Indicateur de position des contacts	Oui
Degré de protection	IP20
Température ambiante (avec moyenne journalière ≤ 35℃)	-25℃~+40℃
Température de stockage	-25℃~+70℃
Type de connexion aux bornes	Câble/Barre omnibus à broches/Barre omnibus en U
Section des bornes supérieure/inférieure pour câble	35mm² 18-3AWG
Section des bornes supérieure/inférieure pour barre omnibus	35mm² 18-3AWG
Couple de serrage	2,5Nm 22In-lbs
Montage	Sur rail DIN EN60715(35mm) par dispositif à clip rapide
Connexion	Alimentation dans les deux sens

Plage de Courant de Déclenchement

Angle de retard	I△n> 0,01A	I△n> 0,01A
0°	0,35I△n≤I△≤1,4I△n	0,35I△n≤I△≤2I△n
90°	0,25I△n≤I△≤1,4I△n	0,25I△n≤I△≤2I△n
135°	0,11I△n≤I△≤1,4I△n	0,11I△n≤I△≤2I△n

Plage de Courant de Déclenchement

Forme d'onde détectable

Sensible au courant continu pulsé

Résistant aux courants de choc

Classe B

Le déclenchement est garanti pour les courants
résiduels sinusoïdaux AC, les courants résiduels
continus pulsés, les courants résiduels
sinusoïdaux alternatifs jusqu'à 1000Hz,
les courants résiduels continus pulsés et
pour les courants résiduels continus lisses, qu'ils soient appliqués soudainement ou
augmentant lentement.

Ils réagissent aux courants de défaut AC et
continus pulsés qui atteignent 0 ou presque
0 dans une période de la
fréquence du réseau.

Capacité de tenue aux surtensions du DDR. Pas de déclenchement aux ondes de courant de
surtension normalisées 8/20 µs
conformément à VDE 0432
Partie 2 avec des valeurs de courant de
surtension jusqu'à 250A.

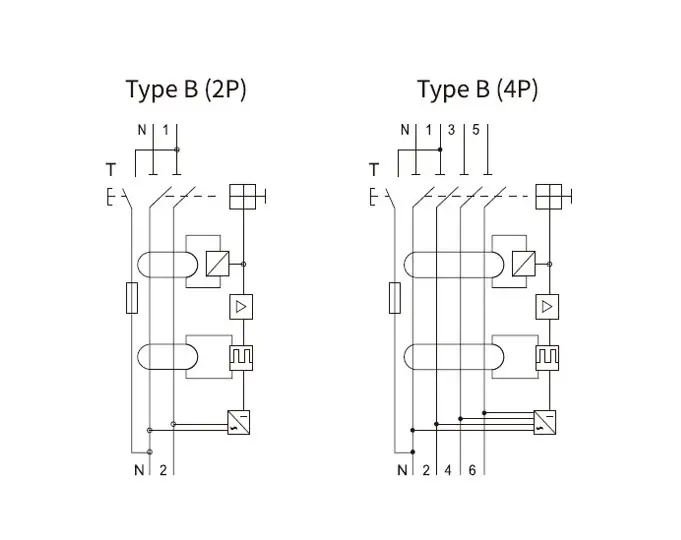

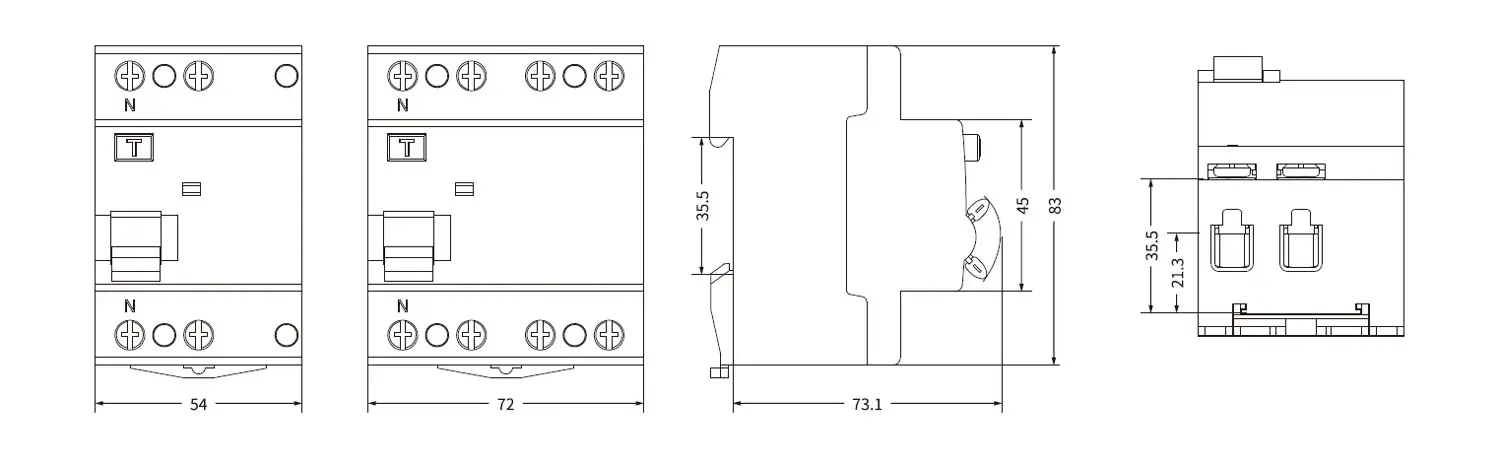

Dimensions
